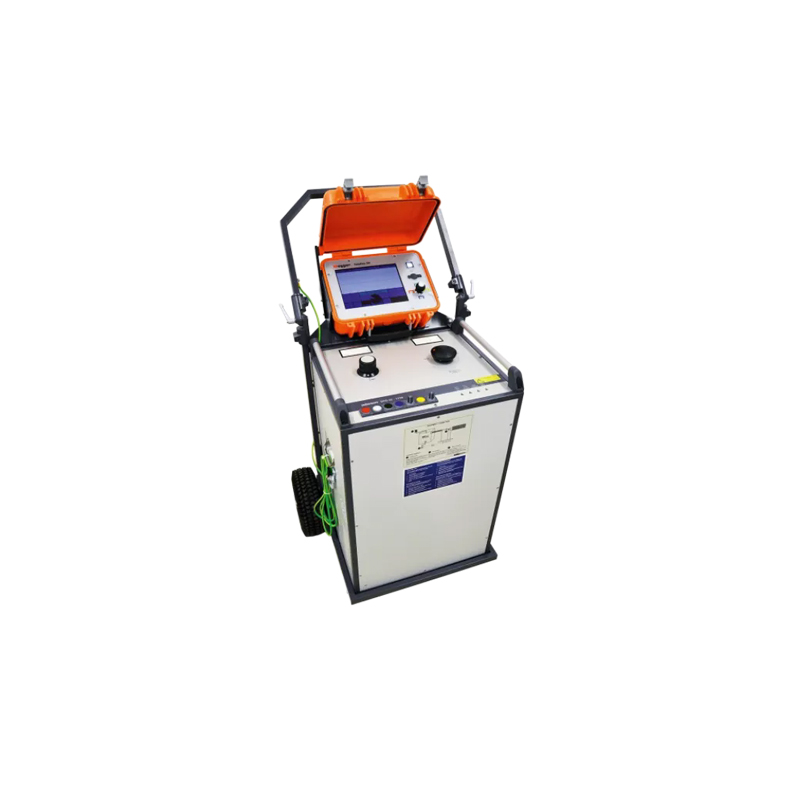

美國MEGGER　SFX32電纜故障測試系統

型號：SFX32電纜故障測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SFX32電纜故障測試系統由愛儀器儀表網代理，本產品是一臺適合高壓、中壓和低壓電力電纜故障定位的便攜式手推車系統?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

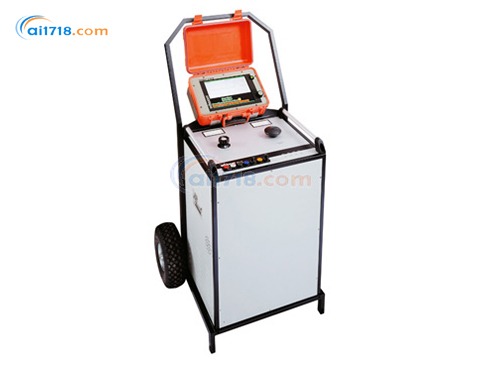

SFX32電纜故障測試系統簡介：
?Surgeflex32(SFX32)系統是一臺適合高壓、中壓和低壓電力電纜故障定位的便攜式手推車系統。Surgeflex32系統測試和沖擊電壓*高達32 kV，適合各種電壓等級的電纜供電網絡。Surgeflex32(SFX32)系統內置弧反射法濾波器，適合殘壓高達32 kV的電纜故障預定位。Surgeflex32系統各量程均支持燒弧降阻。
?Surgeflex32系統包括一臺T30E智能脈沖反射儀。T30E具有引導式菜單，一鍵適操作，自動卡點，自動顯示全長，自動顯示故障點距離。 T30E設計有階梯式模式，能使沒有經驗的電纜工快速掌握儀器操作方法，直到成功地找到電纜真正故障點。T30E也設計有專家模式，適合您遇到疑難故障時，對脈沖屬性各參數進行專家設定和經驗值修改，幫助您達到**、*快捷的現場測試效果。
?Surgeflex 32系統*大沖擊放電能量1750焦耳 (可選配置3500焦耳)，為高低阻故障提供足夠充沛的沖擊放電聲音響度，幫助您實現快速、準確*定點。Surgeflex 32系統包含高強度手推車車體和大輪胎，適合現場移動和爬樓梯。Surgeflex 32系統也能安裝在電纜測試車里，稱為S32車載系統。

SFX32電纜故障測試系統特點：
?殘壓測量量程高達40 kV，內置主動弧反射法、高壓采樣脈沖電流法、衰減法
?引導式菜單提示，一鍵適EasyGo
?超大沖擊放電能量1000焦耳或2000焦耳，使*定點更容易
?可選沖擊電壓量程0 ... 16/32 kV 或 0 ... 12.5/25 kV，適合高中壓電纜故障*定點
?可選沖擊電壓量程0 ... 3/6 kV 或 0 ... 4/8 kV，適合低壓電纜故障*定點

?內置F-Ohm接地電阻監測、F-U跨步電壓監測等安全單元

SFX32訂購信息

產品	訂單編號	產品	訂單編號
SFX 32；0……8/16/32 千伏（kV）	813372	可選配件	-
Teleflex SX	-	沖擊能量擴展至 3500 焦耳（*車載安裝）	820000317
帶輪安裝架	-	1200 歐（Ω）4 千伏（kV）沖擊模塊	820021358
操作手冊	-	全套 DigiPhone + 沖擊波接收器	118303976
連接電纜套裝	-	全套 DigiPhone + *定位接收器	128310579
-	-	全套接地故障定位單元	128308786

MEGGER SFX32電纜故障測試系統規格

Teleflex SX

時域反射儀（TDR）	20 米……160 千米（波速 v/2=80 米 / 微秒）
瞬態響應	20 米……160 千米
脈沖寬度	-
采樣率	*高 400 兆赫茲（MHz）
顯示屏	10.4 英寸彩色薄膜晶體管（TFT）XGA 顯示屏，分辨率 1024×768，電容式觸摸屏
波速（v/2）	10……149.9 米 / 微秒（m/μs）
模式	衰減行波法（DECAY Traveling wave method）、間歇故障定位法（IFL Intermittent Fault Location）、差值測量 / 比較法、所有電弧反射法（ARM Arc Reflection methods）、電弧反射滑動法（ARM Slide）、量程法（Pro Range）、所有脈沖電流去耦法（ICE Impulse current decoupling）、電弧反射燒穿法（Arc reflection burning）
內存	4GB
接口	以太網（Ethernet）、USB 接口、BNC 接口、控制器局域網（CAN，可選 LON 總線）
阻抗匹配	80……500 歐姆（Ω），可調節
工作溫度	-10℃……+50℃
供電	鎳氫電池（NiMh-Battery）、110-230 伏（V）交流；50/60 赫茲（Hz）、12 伏（V）直流
尺寸（寬 × 高 × 深）	362×195×306 毫米
重量	6 千克

Teleflex SX 有便攜式電池供電獨立機型可選，也可集成到任何帶 19 英寸機架安裝的測量系統中。

高壓模塊（HV Module）SFX 32

測試電壓	0……32 千伏（kV）直流（DC）
沖擊電壓	0……8 千伏（kV）；1750 焦耳（J）（可選 3500 焦耳）、0……16 千伏（kV）；1750 焦耳（J）（可選 3500 焦耳）、0……32 千伏（kV）；1750 焦耳（J）（可選 3500 焦耳）、0……4 千伏（kV），1200 歐（Ω）（可選）
沖擊頻率	3……10 秒，單脈沖
燒穿電流	0……32 千伏（kV）；160 毫安（mA）
護套故障定位	0……5 千伏（kV），160 毫安（mA）
系統技術參數	-
連接電纜	6 米（標準配置）
主電源	230 伏（V）；50/60 赫茲（Hz），2 千伏安（kVA）（可選 110 伏（V））
尺寸（寬 × 高 × 深）	800×1280×800 毫米
重量	約 140 千克
