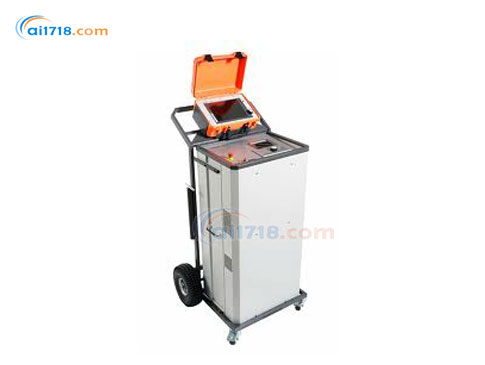

德國SebaKMT（賽巴）　SFX40手推車式電力電纜故障定位系統

型號：SFX40手推車式電力電纜故障定位系統

品牌：德國SebaKMT（賽巴）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國SebaKMT（賽巴）

1951年聯邦德國Dr.Herbert Iann博士創立了Seba Dynatronic公司。初期經營業務是工業設備的貿易公司，不久Dr.Herbert Iann博士將這家公司業務范圍擴展到研發、制造供水管網漏水探測儀器領域。上個世紀60年代末，公司增加了地下管道探測定位的...[查看更多]

瀏覽過此產品的用戶最終購買了

德國SebaKMT（賽巴） SFX40手推車式電力電纜故障定位系統由愛儀器儀表網代理，本產品是適合380V-220kV電力電纜的簡單、快速定位的手推車式電力電纜故障定位系統，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

SFX40電纜故障定位系統產品簡介

?德國賽巴“全智能、操作簡單、定位快速”設計理念下的一款*產品

?適合電網供電、發電、高鐵、地鐵、風力發電、核電、工廠企業等380V-220kV電纜運行檢修單位電力電纜的快速搶修

?該系統輸出電壓高達0-40kV，*大沖擊能量高達2000焦耳

?內置主動弧反射濾波器（Active ARM）能自動延長電弧作用時間，對進水型高低阻故障有*，大大提高一次波形成功率

SFX40電纜故障定位系統產品特點

?智能級：各部分均升級到智能化儀器，EasyGo中文引導式菜單簡單快捷

?抗進水：內置主動弧反射濾波器，LC振蕩電路自動延長電弧有效時間

?易操作：人人可當電纜故障定位專家

?多檔：內置0-8kV,0-16kV,0-32kV多檔高壓沖擊發生器（可選配置），對殘壓不同的故障均發出充沛的放電聲

?更安全：八大安全監測單元，適合國內接地電阻管理不嚴謹?shù)沫h(huán)境

?兆歐表：內置數字式兆歐表和萬用表

SFX40電纜故障定位系統產品配置

?T30E數碼脈沖反射儀一只

?SPG40-32高壓?jiǎn)卧慌_(tái)

?中文說明書一本

SFX40電纜故障定位系統預定位方法
Surgeflex 40 采用四種不同的預定位方法：
ARM（電弧反射法）：通過故障點的高壓放電，對比參考圖像與故障圖像。對結果進行評估后，反射儀會顯示每次浪涌的 15 次對比測量數據（ARMSlide 功能）。
ICE（脈沖電流法）：捕獲故障點高壓放電行波產生的電流信號。
ICE Plus（增強型脈沖電流法）：在 ICE 基礎上增加了對放電基波頻率的評估，使預定位更可靠（即使在分支電網中也適用）。
DECAY（衰減法）：利用故障點高壓放電行波的電壓去耦原理。該方法適用于長電纜以及僅在極高電壓下才會擊穿的故障。
IFL（間歇性故障定位法）：便于定位間歇性故障，例如路燈電網中常見的故障類型。

Teleflex SX核心優勢一覽
10.4 英寸大尺寸日光兼容彩色顯示屏
通過直觀菜單和觸摸屏實現極簡操作
支持所有現有預定位方法
自動顯示電纜端點和故障位置
支持電池供電
高性能
兼容所有故障定位系統

Teleflex SX功能
ARMslide 技術，每次 ARM 浪涌可進行 15 次測量
ProRange 功能，優化遠距離細節顯示
雙相信號反射儀，*多可顯示 6 條測量曲線
電纜端點與故障位置自動檢測
高分辨率，真實采樣率高達 400 兆赫茲
內置補償功能，確保近距離顯示效果優異
2GB 存儲容量，自動存儲所有測量數據
可存儲超過 1000 條測量記錄，支持導出 / 導入功能擴展
USB 接口，用于數據傳輸和打印
可操控 SPG 40
所有測量數據自動存儲
支持生成 PDF 格式測試報告
支持多語言顯示

SFX40訂購信息

參數	便攜式帶推車系統（32 千伏）	SFX40...	SFX40-32P	SFX40-25P	-W	-X	-Y	-Z
便攜式帶推車系統（25 千伏）	-	-	-	-	-	-	-	-
高壓浪涌等級選擇	12.5/25 千伏或 16/32 千伏；1000 焦耳	-1	-	-	-	-	-	-
	12.5/25 千伏或 16/32 千伏；2000 焦耳（僅搭配 G 選項）	-	-2	-	-	-	-	-
低壓浪涌等級選擇	4 千伏；1000 焦耳	-	-	-A	-	-	-	-
	8 千伏；1000 焦耳	-	-	-B	-	-	-	-
	4/8 千伏；2000 焦耳	-	-	-C	-	-	-	-
	3 千伏；1000 焦耳	-	-	-D	-	-	-	-
	6 千伏；1000 焦耳	-	-	-E	-	-	-	-
	3/6 千伏；2000 焦耳	-	-	-F	-	-	-	-
	無低壓浪涌	-	-	-G	-	-	-	-
	3 千伏；2000 焦耳	-	-	-H	-	-	-	-
	6 千伏；2000 焦耳	-	-	-I	-	-	-	-
	4 千伏；2000 焦耳	-	-	-J	-	-	-	-
	8 千伏；2000 焦耳	-	-	-K	-	-	-	-
	4/8 千伏；1000 焦耳	-	-	-L	-	-	-	-
	3/6 千伏；1000 焦耳	-	-	-M	-	-	-	-
TDR（時域反射儀）及控制選擇	通過 Teleflex SX 實現完全控制	-	-	-	-S	-	-	-
	Teleflex T 3060	-	-	-	-6	-	-	-
	無反射儀	-	-	-	-N	-	-	-
	無反射儀 – T 3090 配置	-	-	-	-9	-	-	-
版本	標準版：含 MC 10 接口和 230 伏供電	-	-	-	-	-N	-	-
	美版：含 MC 14 接口和美式端子，120 伏供電	-	-	-	-	-U	-	-
專用附件	digiPHONE+	-	-	-	-	-	-	1003319-S
	ESG NT	-	-	-	-	-	-	1004629-S
	digiPHONE+ NT 套裝	-	-	-	-	-	-	1003317-S
	安全設備	-	-	-	-	-	-	1006953
	HSK 27B	-	-	-	-	-	-	820012706
	KTH H-SPG40-25（適用于美版）	-	-	-	-	-	-	820010147

SFX40手推車式電力電纜故障定位系統規格

參數	規格
顯示屏	1/4 VGA 分辨率
絕緣測試	測試電壓 1000 伏、5000 伏；量程 1 千歐、1 兆歐、100 兆歐
直流測試	0–40 千伏直流
泄漏電流	0–1/10/100 毫安，測量量程自動設置
擊穿檢測	0–40 千伏
燒穿功能	0–8 千伏（750 毫安）、0–20 千伏（0.1 安）
上限浪涌電壓	0–12.5/25 千伏或 0–16/32 千伏
下限浪涌電壓（可選）	0–4 千伏；0–8 千伏；0–3 千伏；0–6 千伏
浪涌能量	每個量程 1000 焦耳（可選升級至 2000 焦耳）
浪涌序列	3–10 秒間隔，支持單次脈沖
護套故障定位	0–5 千伏、0–10 千伏
周期間隔	直流；1:3；1:4；1:6（單位：秒）
高壓預定位方法（需搭配可選 Teleflex）	ARM、ICE Plus、DECAY
工作溫度	-10°C–+50°C
電源供應	230 伏；50/60 赫茲
功耗	*大 1.7 千伏安
尺寸（長 × 寬 × 高）	545×430×1050 毫米
重量	116 千克（每升級一個 2000 焦耳量程（高壓或低壓）增加 20 千克；高壓 + 低壓量程升級增加 40 千克）

帶輪運輸框架

尺寸（長 × 寬 × 高）：約 670×820×1360 毫米
重量：約 25 千克
訂單編號：2006522

Teleflex SX 技術參數

參數	規格
距離量程	20 米–160 千米（當 v/2=80 米 / 微秒時）
脈沖寬度	20 納秒–10 微秒
脈沖幅度	10–50 伏
分辨率	當 v/2=80 米 / 微秒時，分辨率 0.1 米；當 v/2<40 米 / 微秒時，分辨率 1.0 厘米
采樣率	*高 400 兆赫茲（真實采樣率）
放大倍數	-37–+37 分貝
去衰減	ProRange 模式下 0–+22 分貝（可在 0–* 范圍內調節）
動態響應范圍	>80 分貝
傳輸時間設置	v/2 為 10–149.9 米 / 微秒、英尺 / 微秒或波速百分比
輸出阻抗	50 歐
調節范圍	8 歐–500 歐，可調節
ARM 觸發	帶 ?U 觸發的自動調節
盲區	無
耐受電壓	<400 伏（僅在該電壓下運行）
顯示屏	帶分離濾鏡的電容式觸摸屏；600 坎德拉 / 平方米；10.4 英寸彩色 TFT XGA 屏（分辨率 1024×768）；LED 背光，亮度可調
存儲容量	4GB mSATA（用于程序和數據存儲）
接口	以太網、USB、BNC、CAN（可選 LON 接口）
防護等級	閉合狀態 IP65，開啟狀態 IP54
供電	電池供電；110–240 伏（50/60 赫茲，30 伏安）；10 伏–17 伏直流（3.8 安）
尺寸（寬 × 高 × 深）	362×195×195 毫米（可選 19 英寸機架式，6 HE 高度）
重量	10 千克
工作溫度	-10°C–+50°C
存儲溫度	-20°C–+60°C

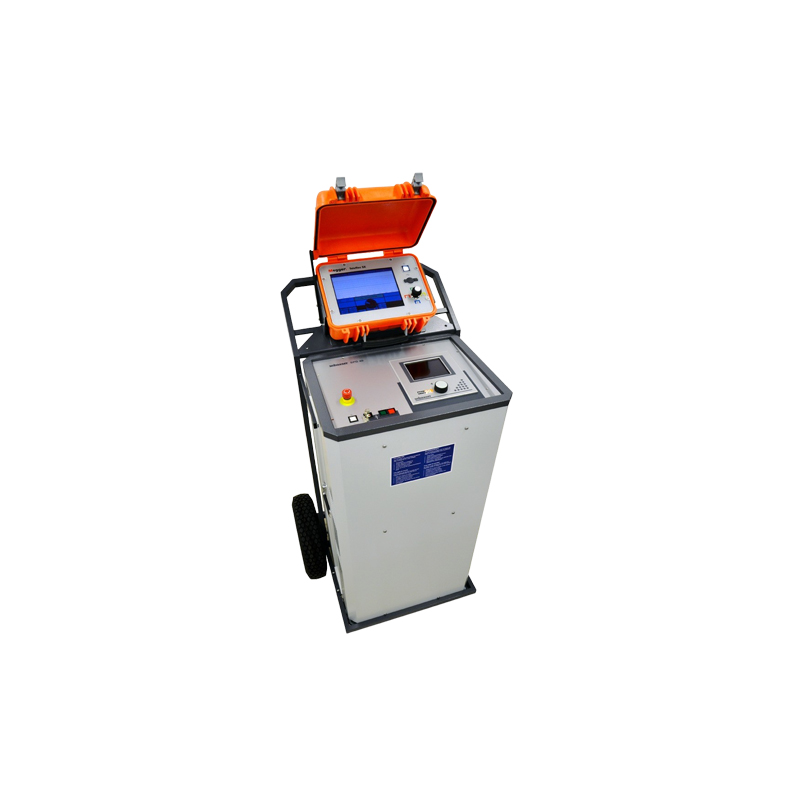

MEGGER SFX40手推車式電力電纜故障定位系統文檔
