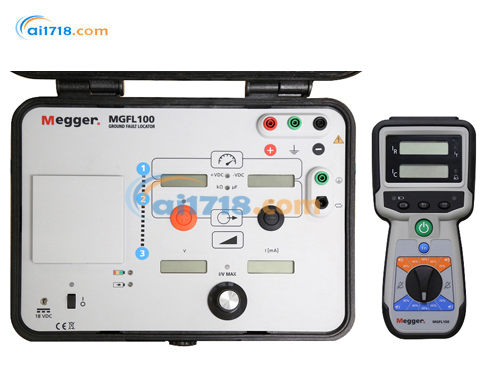

MEGGER MGFL100 電池接地故障定位儀由愛儀器儀表網代理，可在未接地的直流和交流系統、直流電池系統以及受保護的 IT 網絡上定位接地故障。它還會在發現真正的故障時發出*報，同時自動區分真正的故障電流和雜散系統電容吸收的無功電流。

MGFL100 電池接地故障定位儀產品描述

MGFL100 可在未接地的直流和交流系統、直流電池系統以及受保護的 IT 網絡上定位接地故障。它還會在發現真正的故障時發出*報，同時自動區分真正的故障電流和雜散系統電容吸收的無功電流。

MGFL100 還可以讓您通過直接耦合到線路來追蹤接地短路故障或接地故障。 這可以使用耦合濾波器離線或在線完成。

MGFL100 電池接地故障定位儀核心功能

■ 識別出真正的故障時發出*報

■ 直接測量電阻和雜散電容
■ 直接測量故障電流和漏電流
■ 可調的電流和電壓限制
■ 關閉交流電源或內置電池
■ 定位高達 400 kΩ 的故障
■ 定位交流或直流系統的故障
■ 在高達 600V 的系統上運行

MGFL100 電池接地故障定位儀特點與優勢

單個接地故障通常不會影響系統運行，但第二個接地故障會帶來設備部分或完全停運的高風險。因此，必須盡快定位并修復所有接地故障。MGFL100 可通過直接耦合至線路實現故障追蹤，既可以離線操作，也可通過耦合濾波器在線操作。
產品特點與優勢
直接測量（無需調諧）：
故障電阻
故障電流
泄漏電容
泄漏電流
存在真實接地故障的電路會觸發*報
帶熔斷器的測試線（具備電弧閃光防護功能）
可調節電流與電壓限值（避免斷路器跳閘）
測量數據存儲與調用功能（隨時可查參考數據）
適用于交流或直流系統（通用性強）

應用場景
不接地（直流）電池組
變電站
鐵路系統
（交流）IT 網絡
院
船舶系統
工業設施

核心功能補充說明
直接測量：開始追蹤故障前，MGFL100 發射器會先測量總故障電阻與泄漏電容。這不僅能顯示故障的實際電阻值，還可判斷是否會因泄漏電流產生 “虛假短路”（phantom shorts）。接收器會直接測量電阻性故障電流與泄漏電流。找到真實接地故障時，MGFL100 會同時發出視覺和聽覺*報，而不會對電容泄漏電流所在的電路誤報。用戶可輕松識別存在真實電阻性故障的電路，避免追蹤 “虛假故障”。整個過程無需調諧，測量自動完成。
帶熔斷器的測試線：發射器測試線的連接器處內置熔斷器，保障操作安全。連接電池組時，電弧閃光（ARC flash）始終是潛在風險 —— 電池組屬于直流系統，無過零點可抑制電弧閃光，而帶熔斷器的測試線會在危險發生前斷開，避免失誤升級為事故。
可調節電流與電壓限值：支持同時設置電壓和電流限值，確保兩者均不超過電路額定值。限值帶密碼保護，可防止誤操作修改，從而避免斷路器意外跳閘。
靈活供電：發射器支持交流供電或電池供電，可在任意場景下進行故障定位。
故障側識別：MGFL100 可識別電池組中存在接地故障的一側，無需額外使用數字萬用表（DMM）。
低頻信號輸出：MGFL100 輸出 5.12Hz 交流信號用于故障追蹤，適用于有噪聲的系統。該交流輸出不會像直流脈沖輸出那樣觸發直流斷路器，且低頻特性使其可在 16.67Hz 低頻系統上運行。
多系統適配：可定位不接地直流系統（包括高電阻中點接地系統）或 IT 接地交流系統（需搭配可選 IT 隔離濾波器）中的故障；接收器還可追蹤任意系統中的交流線路電流。
