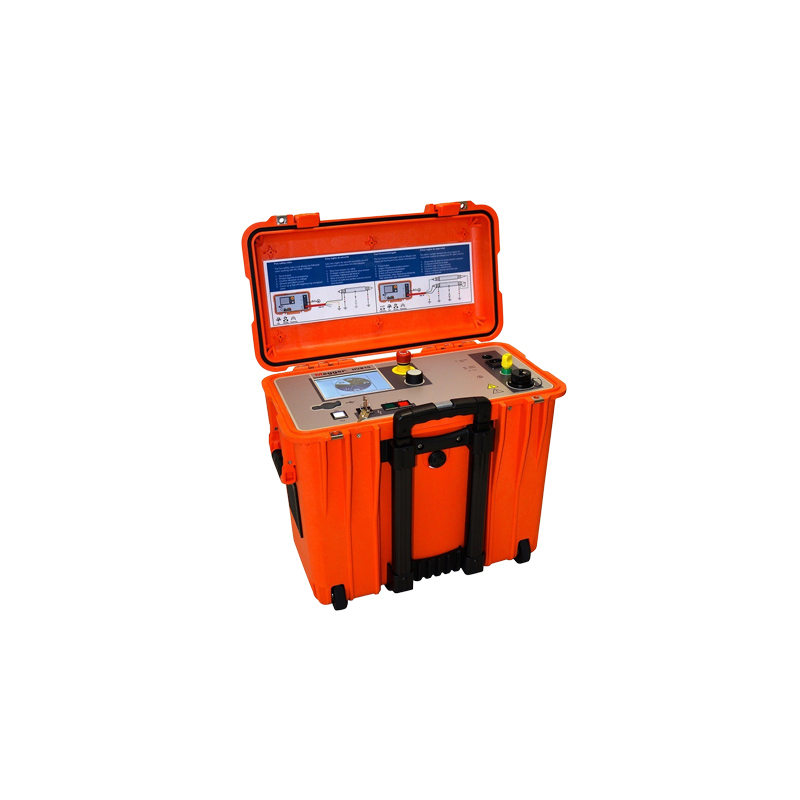

美國MEGGER　HVB10高壓電橋電纜故障定位儀

型號：HVB10高壓電橋電纜故障定位儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER HVB10高壓電橋電纜故障定位儀由愛儀器儀表網代理，本產品是一款高精度、高電壓的電橋，設計用于定位電纜和護套故障、進行護套檢測、*定位護套檢測，特別適用于較長的HV電纜?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

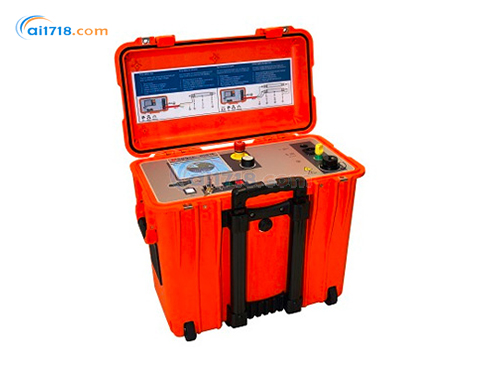

HVB10高壓電橋電纜故障定位儀簡介：
?HVB10是一款高精度、高電壓的電橋，設計用于定位電纜和護套故障、進行護套檢測、*定位護套檢測，特別適用于較長的 HV 電纜。
?HVB10具有超高分辨率、間歇性故障檢測功能以及對電纜進行更快速充電的負載自適應能力。
?對于希望減少停機時間、加快電源維修速度（例如導引電纜和通訊電纜）的所有公用事業來說，HVB10是一款不可或缺的工具。

HVB10高壓電橋電纜故障定位儀特點：
?*測量和準確度
?自動測試序列
?雙極性預定位，消除外部影響因素
?檢測和指示錯誤連接
?僅一根 HV 連接電纜
?完全不依賴于輔助線上的參數

?easyGo 操作系統

為何選擇 HVB10？
既然已有基于 ARM 架構的預定位技術，為何還需要高壓電橋？
對于其他基于反射原理的*技術存在局限性的場景（例如海底電纜等長距離電纜），HVB10 仍能實現故障定位。
基于時域反射儀（TDR）的反射技術在交叉互聯電纜上會產生極大的反射信號，從而限制測量距離。
反射測量基于阻抗測量，而 HVB10 基于電阻測量。在故障原因相同的情況下，電阻值與阻抗值可能完全不同。
HVB10 的預定位測量與常見的反射測量或電弧反射測量（ARM）預定位技術可提供互補信息，這對于復雜故障場景（需基于可靠依據做出關鍵決策）*幫助。

HVB10 高壓電橋功能詳情
電纜故障定位
HVB10 能*對電纜斷路故障和短路故障進行預定位，還可檢測基于脈沖反射法無法預定位的高電阻導體故障。
該高壓電橋配備強大的放電單元，可對電容高達 25 微法（μF）的電纜進行安全放電。每次測試前，儀器會進行電容測量，確保預期放電能量不超過額定參數，從而避免損壞 HVB10。這一特性使其非常適用于長距離電纜及其參數檢測。
護套故障預定位
護套故障預定位過程自動進行，僅需輸入峰值測試電壓和電纜長度兩個參數。若無法獲取電纜長度，故障距離將以長度百分比形式顯示。
HVB10 會自動對所有測量數據進行分析，為用戶提供測試結果報告及護套狀態說明。
護套故障*定位
HVB10 提供兩種護套故障*定位方式：
通過標準脈沖直流和階躍電壓法（需搭配接地故障探頭，如本公司的 ESG NT2）
通過 3 赫茲或 4.8 赫茲信號與 A 形架（A-frame）配合使用
供電方式
儀器可通過兩種方式供電：
市電供電：支持 88 伏至 264 伏寬范圍交流輸入
內置可充電電池供電：?jiǎn)未纬潆娭辽倏蛇\(yùn)行 2 小時，該電池也可通過 12 伏 / 24 伏直流輸入充電

HVB10訂購信息

產品名稱	規格 / 數量	訂單號
HV 測量電橋系統 HVB10-1	-	1012574
（包含以下組件）	-	-
HVB10-1 主機	-	1004820
含 EasyProt 軟件的 USB 驅動器	-	890017185
附件包中的 HVB10 電纜套裝	-	1004032
（電纜套裝包含以下組件）	-	-
HSK 40-6 高壓測試線（適用于 HVB10-1，6 米）	1 件	2008422001
EK 11 接地線（5 米，綠黃雙色）	1 件	820024352
AK 49-B 夾子（綠黃雙色）	1 件	810003846
MK 053-B 測試線（藍色）	2 件	810003176
AK 43-B 夾子（藍色）	4 件	810003848
LK 13 車載充電適配器（3.5 米）	1 件	810000006
NKG 1 電源線（2.5 米，3×1 平方毫米，灰色）	1 件	810000024
電源線（2.5 米，3×1 平方毫米，灰色，英國版）	1 件	118307335
電源線（2 米，美國版，JEC 標準）	1 件	502025220
HVB10 說明書（西班牙語版）	-	83230
HVB10 說明書（英語版）	-	83041
可選配件	-	-
高壓附件連接套裝	-	1003344
（包含以下組件）	-	-
HKZ HVB-1 連接夾（黑色）	4 件	1003332
HKZ HVB-2 連接夾（紅色）	2 件	1003333
魔術貼電纜扎帶（黑色）	8 件	820020537
HVB10 連接套裝說明書	-	2003767

HVB10高壓電橋電纜故障定位儀規格

參數類別	具體規格
輸出電壓	0…10 千伏（kV）直流，雙極性
輸出電流	0.5…1.5 千伏時為 200 毫安（mA）；5 千伏時為 60 毫安；10 千伏時為 30 毫安
*大測試對象電容	25 微法（μF）
測試電壓	0…-10 千伏
預定位方法	電壓降法（自動）
精度	±0.1%
*定位電壓	0…-10 千伏直流，脈沖式
電壓比值	0.5:1 / 1:2 / 1.5:0.5 / 1.5:3.5
脈沖頻率	用于 A 形架時為 3 赫茲和 4.8 赫茲
供電電壓（交流）	88 伏…264 伏，50/60 赫茲（Hz）
直流供電（僅充電）	12/24 伏直流
內置電池	鎳氫（NiMH）電池，容量 340 瓦時（Wh）
電池工作時間	約 2 小時
功耗	*大 500 伏安（VA）
顯示屏	320×240 像素液晶顯示屏（LCD），帶 LED 背光
接口與存儲	USB 接口；2GB 閃存（用于系統數據存儲）
數據記錄	通過 USB 閃存盤
工作溫度	-25°C…+55°C，相對濕度*高 93%
存儲溫度	-40°C…+70°C
尺寸（寬 × 高 × 深）	500×457×305 毫米
重量與防護等級	25 千克；防護接地（Class I）
依據 IEC 60529 標準的防護等級	IP53（蓋子關閉狀態下）

* 注：我們保留對技術參數進行更改的權利

補充技術參數：1 千米電纜在 10 千伏電壓下的*大故障電阻

故障位置位于電纜長度 50% 處（按截面積劃分）

電纜截面積（平方毫米）	25	150	240	300	630	1200
銅（CU）導體	670 兆歐（MΩ）	110 兆歐	69 兆歐	55 兆歐	26 兆歐	13 兆歐
鋁（AL）導體	1 吉?dú)W（GΩ）	176 兆歐	110 兆歐	88 兆歐	42 兆歐	22 兆歐

故障位置位于電纜長度 10% 至 90% 之間（按截面積劃分）

電纜截面積（平方毫米）	25	150	240	300	630	1200
銅（CU）導體	132 兆歐（MΩ）	22 兆歐	13 兆歐	11 兆歐	5.2 兆歐	2.7 兆歐
鋁（AL）導體	209 兆歐（MΩ）	34 兆歐	21 兆歐	17 兆歐	8.3 兆歐	4.3 兆歐
