美國Megger SVERKER750繼電保護測試儀由愛儀器儀表網代理，SVERKER750是一體化設計、使用方便的繼電保護測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

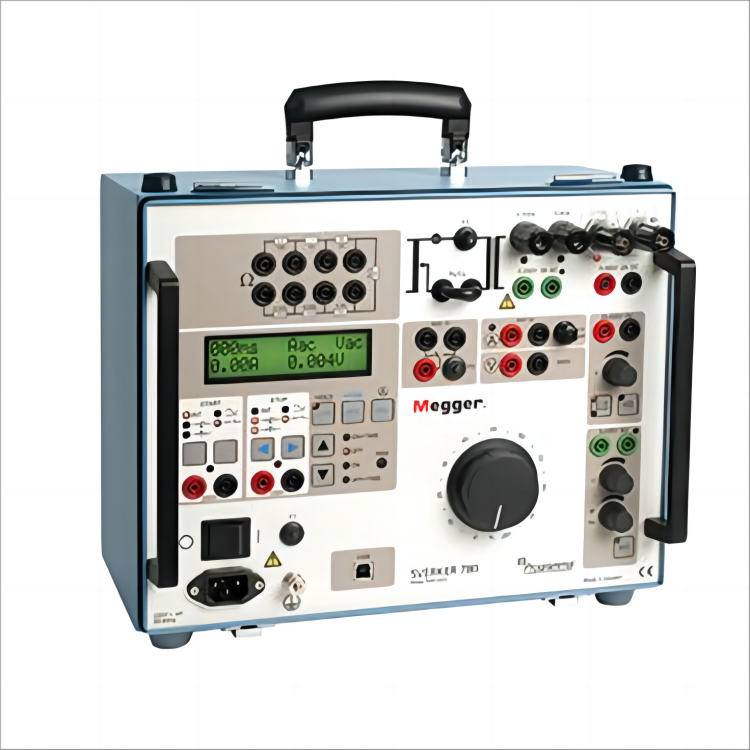

SVERKER750繼電保護測試儀產品描述
SVERKER 750/780繼電器測試系統是工程師的工具箱。控制面板的布局符合邏輯性，SVERKER 650的用戶會對它產生熟悉的感覺，并且可以立即投入使用。
SVERKER 750/780帶有許多使繼電器測試高效的功能。比如，它功能強大的測試部分可以顯示除時間、電壓和電流之外的 Z、R、X、S、P、Q，相位角和cos φ。電壓表也可以用作第二電流表（比如在進行差動繼電器時）。所有讀數都顯示在一塊易于閱讀的顯示屏上。
您也可以通過內置的可變電壓源高效地測試方向保護設備。在SVERKER 780中，這個電源擁有連續的移相功能和變頻功能。自動重合閘設備也可以被容易地檢測。
SVERKER 750/780的設計符合EU標準和其他人身設備安全標準，它們配有串口通信端，可以連接到個人電腦和電腦軟件SVERKER Win。由于緊湊的SVERKER僅重18 kg，它可以很容易的從一處拿到另一處。
兩個或以上的SVERKER可以同步，使用戶可以操作一臺基本的三相測試儀器。

SVERKER750繼電保護測試儀應用
繼電器測試
SVERKER 750/780主要是用來測試繼電保護設備的二次側測試。幾乎所有的單相保護都可以使用SVERKER測試。您也可以測試可以分別進行單相測試的三相繼電器，以及一系列需要移相的繼電保護系統。*后，它還可以測試自動重合閘設備。
SKERKER 780可以在15 Hz到550 Hz頻率范圍內測試電壓繼電器。

SVERKER的測試對象舉例	ANSI® 號
過電流繼電器	50
反時限過電流繼電器	51
低電流繼電器	37
接地故障繼電器	50N, 51N
方向過電流繼電器	67
方向接地故障繼電器	67N
過電壓繼電器	59
低電壓繼電器	27
功率方向繼電器	32
功率因數繼電器	55
差動保護（差動電路）	87
方向保護設備 (phase by phase)	21
負序過電流繼電器	46
電機過載繼電器	51/66
自動重合閘設備	79
跳閘繼電器	94
電壓控制繼電器
低阻抗繼電器	21
熱繼電器	49
延時繼電器
頻率繼電器 (SVERKER 780)	81

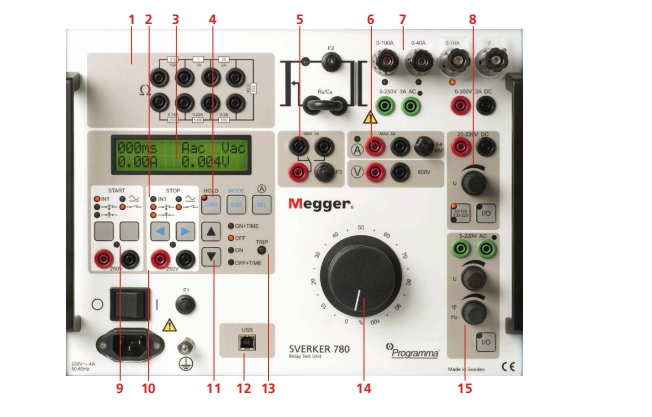

SVERKER750繼電保護測試儀特性和優點
1. 電阻組合
內置的電阻組合對電流和電壓的調節更加*
2. 啟動和停止條件
計時器的啟動和停止輸入會響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入，用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。
3. 顯示
顯示時間、電流、電壓和其他參數。也可以進行設定，按下MODE按鈕您*可以進入設定模式。
4. 凍結功能（HOLD）
通過將顯示屏上的讀數靜止，使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止，那么當電流中斷時讀數也會被凍結。
5. 閉合/斷開連接
在測試開始后自動改變狀態。可以用作同步兩臺或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓，使其在故障與非故障間切換。
6. 電流表和電壓表
電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二臺電流表（比如當使用CSU20A測試差動繼電器時）。電流和電壓可以以A和V表示，也可以用給定電壓和電流的百分比來表示。
7. 電流源
根據不同的輸出端，提供0-250A AC， 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量，那么這些參數的測量會與計時器同步。

8. 輔助電壓源
提供兩個范圍的20-220V DC電壓。配有過載保護，與其他輸出獨立。常用作被測設備的電源。
9. 狀態指示器
計時器的開始和停止輸入分別配有狀態指示器燈，亮的時候代表回路閉合或電壓為零（在探測觸點閉合或斷開時很有用）。這些指示燈使測試開始前檢查回路成為可能。
10. 計時器輸入
計時器擁有分開的開始和停止輸入，它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓（AC或DC）作出響應。
11. 開始開關
控制電流源和計時器的開和關。可以設置為四個狀態中的一種。ON+TIME會同時開始信號的產生和計時?？梢杂脕頊y試過××（××代表電壓、電流或其他參數）繼電器。在一下情況下信號持續：a）繼保設備操作或中止計時器，或b）超過*大計時時間或開始開關松開（如果選擇片刻模式）OFF表示關閉電流源，因此輸出中斷。ON會打開電流源，使其處于發電狀態。OFF+TIME會中斷電源，同時開始計時。在測試低××（××代表電壓、電流或其他參數）繼電器時使用。計時器在繼保設備動作后停止。當測試自動重合閘系統時，SVERKER可以設定為當定時器的開始輸入被閉合命令激活后產生新的輸出。
12. 電腦通信接口USB
SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。
13. 跳閘指示器
當停止條件滿足時發光，指示繼保設備的動作。如果進行的測試包含時間，這個指示器當繼電器發生動作時開始閃爍。
14. 主旋鈕
用來設置電流源產生的電流輸出。
15. AC電壓源
由于AC電壓源與其它輸出分離，它被設置為獨立于電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。

SVERKER750訂貨信息
型號	訂貨號
SVERKER 750 Incl. Test lead set GA-00030 and Transport case Language: English, French, Spanish,Swedish	GD-00182
115 V Mains voltage	CD-11190
230 V Mains voltage	CD-12390
SVERKER 750 Incl. Test lead set GA-00030 and IP65 HD-case Language: English, French, German, Spanish, Swedish
115 V Mains voltage	CD-13190
230 V Mains voltage	CD-13390
SVERKER 750 Incl. Test lead set GA-00030 and Transport case Language:Czech, English, German, Swedish, Turk-ish	GD-00182
230 V Mains voltage	CD-12392
SVERKER 750 Incl. Test lead set GA-00030 and Transport case Language:English, French, German, Russian, Swedish	GD-00182
230 V Mains voltage	CD-12394
SVERKER 750 Incl. Test lead set GA-00030 and Transport case GD-00182 Language:Bulgarian, English, French, German,Swedish
230 V Mains voltage	CD-12396
SVERKER Win PC Software Please specify the SVERKER serial number when ordering. SVERKER Win contains software, a copy-protection key and cables (RS232 and USB) for connecting the PC to SVERKER. Note that the software key can be installed on a single SVERKER. The software itself, however, can
be installed on an unlimited number of PCs.	CD-8102X
SVERKER Win Upgrade	CD-8101X
CSU20A Incl. Cables and Transport case
115 V Mains voltage	BF-41190
230 V Mains voltage	BF-42390
PSS750	CD-90020
Cable organizer Velcro straps, 10 pcs.	AA-00100

SVERKER750繼電保護測試儀規格
交流電流輸出
范圍A	空載電壓（V）	滿載電壓（V）	滿載電流（A）	帶載/恢復時間（分鐘）
0-10	90	75	10	2/15
0-40	25	20	40	1/15
0-100	10	8	100	1/15
0-100	10	--	250	1秒/15分鐘
交流/直流電壓輸出
范圍	空載電壓（V）	滿載電壓（V）	滿載電流（A）	帶載/恢復時間（分鐘）
0-250V AC	290	250	3	10/45
0-300V AC	320	250	2	0-300V AC
輔助交流/直流電壓輸出
電壓范圍（V）	空載電壓（V）	滿載電壓（V）	滿載電流(A)
0-60VAC	70V	60V	0.25A
60-120VAC	130V	120V	0.25A
20-130VDC	130V		0.4A
130-220VDC	220V		0.4A

菜單語言可選：	英、德、法、西班牙、瑞典
電源：	230V AC或110V AC±10%，50-60HZ
體積：	350×270×220mm
重量：	18KG
工作溫度：	0 - +50℃
保存溫度：	-40 - +70℃
保修期：	一年
保護：	熱切斷，自動過載保護
運行：	0°C到+50°C (32°F到+122°F)
應用場合：	儀器可在高壓變電站和工業環境下使用。
