奧地利OMICRON UHF 800 便攜式超高頻局部放電測量與分析系統由愛儀器儀表網代理,UHF 800 既可以作為一個獨立的局放測量與分析系統使用，也可以與 MPD 800 局放測量與分析系統便捷地集成在一起，用于常規方式和超高頻局放的組合測量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

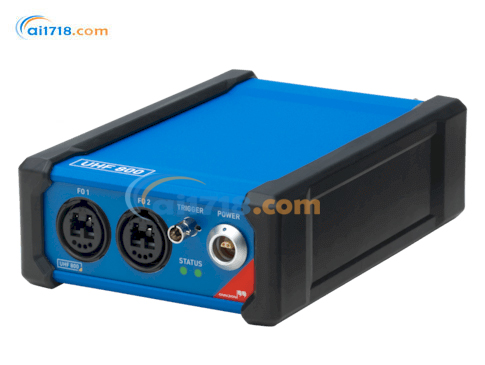

UHF 800 便攜式超高頻局部放電測量與分析系統介紹
簡便易用的便攜式 UHF 800 系統可在 100 到 2000 MHz 的超高頻 (UHF) 范圍內，對氣體絕緣開關 (GIS)、氣體絕緣線路 (GIL)、油浸式電力變壓器和高壓電力電纜終端進行靈敏的停電和帶電局部放電測量與分析。該超高頻局放測試系統用于強干擾環境下對此類電氣設備進行絕緣狀態評估和絕緣缺陷檢測。系統采用了便攜、靈活的模塊化設計方式，測試設置簡便而快捷，可用在高壓實驗室或測試臺的型式試驗和常規測試、現場調試（現場交接測試）以及現場故障分析過程。
高壓電力電纜終端
|
訂購信息 |
|
| UHF 800 系統標準配置 |
|
|
UHF 800 有以下標準的系統配置。不同的配置方式下，系統的測量通道數量不同 并且相關配件也不相同。 >通信控制器 MCU 采用了多許可概念，所有的UHF通道測量的許可協議都存在UHF 800 數據采集單元中。 >所有的軟件許可協議（例如UHF Multiband）都保存在MCU2 中。 >所有的UHF 系統標準配置和擴展配置都帶有MML。如果用戶向MPD 800 系統（默認或MML 概念）添加擴展通道 或不同的系統有者不同的 MUC 系統，該功能將非常有用。有關更多詳細信息，請參考 MPD 800 手冊或 訂購信息手冊。 圖例： >_20 = 隨附 20m 標準長度光纖。 >_RF = 隨附模擬 RF 濾波器組件。 >_basic（*MML）= 不含 RBP1、光纖或 RF 濾波器組件。 |
|
| 說明 | 訂貨編號 |
|
UHF 800 單通道 系統的標準配置
采用寬頻帶測量模式進行單通道 UHF 局放測試的一般配置。其適用于各種電氣設備和應用。內含： 1×UHF 800數據采集單元 1×UHF 800 局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型） 1× RF 模擬信號濾波器組件 1× 標準 LC 雙工光纖，20 m 1×RBP1 可充電電池（包含電池、充電器和充電線） 1×MCU2 標準主控單元（包含USB 線） 軟件：標準版軟件包 包含手冊及各種接頭和接線
|
P0007136：MML_20_RF |
|
單通道 UHF 800 系統標準配置，不含 RF 濾波器和光纖
與 P0007136 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。
|
P0007136 : MML |
|
標準配置的多通道 UHF 800 系統 適合多通道UHF 局放測試和檢測（例如GIS測量）的典型配置。以下是使用寬頻帶測量模式的UHF 800高端四單元局部放電測量系統的供貨內容： 2×UHF 800數據采集單元 2×UHF 800局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型） 2× RF 模擬信號濾波器組件 2× 標準 LC 雙工光纖，20 m 2×RBP1可充電電池（包含電池、充電器和充電線） 1×MCU2標準主控單元（包含USB 線） 軟件：標準版軟件包 包含手冊及各種接頭和接線 |
P0007137 : MML_20_RF |
|
雙通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖 與 P0007137 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。 |
P0007137 : MML |
|
三通道 UHF 800 系統的標準配置 與 P0007137 : MML_20_RF 一樣，但包含3x UHF 800 數據采集單元以及相應數量的測量許可協議、RF模擬量濾波器組件和RBP1可充電電池。 |
P0007138 : MML_20_RF |
|
三通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖 與 P0007138 : MML_20_RF 一樣，但不含 RF 模擬量濾波器組件和光纖。 |
P0007138 : MML |
|
四通道 UHF 800 系統的標準配置 與 P0007136 : MML_20_RF 一樣，但包含4x UHF 800 數據采集單元以及相應數量的測量許可協 議、RF 模擬量濾波器組件和RBP1 可充電電池。 |
P0007140 : MML_20_RF |
|
六通道 UHF 800 系統的標準配置 與 P0007136 : MML_20_RF 一樣，但包含6x UHF 800 數據采集單元以及相應數量的測量許可協議、RF 模擬信號濾波器組件和RBP1 可充電電池。 |
|
|
六通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖 與 P0007141 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。 |
P0007141 : MML |
|
適用于 UHF 800 和 MPD 800 系統的 UHF 800 擴展包 |
|
|
UHF 800 擴展包 該包可為 UHF 800 標配系統或 MPD 800 標配系統擴展一個 UHF 測量通道。內含： 1× UHF 800 數據采集單元 1× UHF 800 局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型） 1× RF 模擬信號濾波器組件 1× 標準 LC 雙工光纖，20 m 1× RBP1 可充電電池（包含電池、充電器和充電線） 包含手冊及各種接頭和接線 |
P0007145 : MML_20_RF |
|
UHF 800 擴展包不含 RF 濾波器和光纖 與 P0007145 : MML_20_RF 相同，但不含 RF 模擬量濾波器組件和光纖。 |
P0007145 : MML |
|
UHF 800 擴展配置，不含 RBP1、RF 濾波器和光纖 與 P0007145 : MML_20_RF 一樣，但不含 RBP1、RF 模擬信號濾波器組件和光纖。 |
P0007145 : MML_basic |
|
MPD Suite 軟件升級選項 |
|
|
從標準版升級為 UHF MultiBand 軟件 適用于頻譜視圖和中頻帶模式的 UHF Multiband 軟件模塊（見第 13 頁）。 |
P0007148 |
|
從 UHF MultiBand 升級為多用途軟件 |
P0007149 |
|
|
|

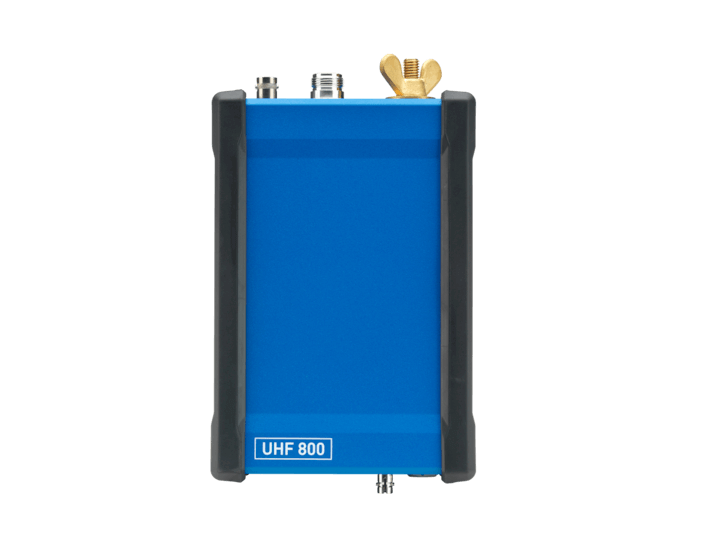

UHF 800 便攜式超高頻局部放電測量與分析系統
| UHF 接口類型 | N 型插口 |
| 用于局放測量的 UHF 接口信號頻率范圍 | 100 MHz … 2 GHz |
| PD 測量范圍內的 UHF 接口輸入阻抗 | 標稱 50 Ω |
| UHF 接口的*大輸入功率范圍 | 2 W (+33 dBm) |
| 整體動態范圍 |
115 dB (寬帶帶模式) 128 dB (中頻帶模式) |
| 每量程動態范圍 |
78 dB (寬帶帶模式) 95 dB (中頻帶模式) |
| 靈敏度 |
-82 dBm / < 18 μVPEAK (寬帶帶模式) -95 dBm / < 4 μVPEAK (中頻帶模式) |
| 頻譜評估范圍 | 100 MHz … 2 GHz |
| 測試電壓/系統電壓頻率對 PRPD 的同步 | UHF 接口上的 SYNC 輸入或耦合 |
| 通過 UHF 接口或 SYNC 輸入的同步頻率范圍 | 10 mHz … 10 kHz |
| SYNC 輸入接口 | BNC 插口 |
| 輸入阻抗 | 1.5 MΩ ‖ 1 μF |
| 尺寸 (寬 × 深 × 高) | 119 × 190 × 55 mm |
| 重量 | 1000 g |
| 濕度 | 5 % ... 95 % (無凝露) |
| UHF 800 環境溫度 (工作) | -20 °C ... +55 °C |
| UHF 接口信號頻率范圍 | 100 MHz … 2 GHz |
| 局放測量模式 |
寬頻帶模式:2 GHz 帶寬的寬頻帶檢測器 中頻帶模式:可調參數 80 MHz 帶寬的信號采集 |
| 頻譜評估 | 頻譜視圖 |
| 接地螺絲 | M8 |
| 電源 | RBP1 供電 |
| *大局放脈沖速率 | 4 百萬次/秒 |
| 一個系統的 UHF 800 通道數量 | *多 12 個測量通道 |
|
UHF 800 便攜式超高頻局部放電測量與分析系統規格文檔 |
|
