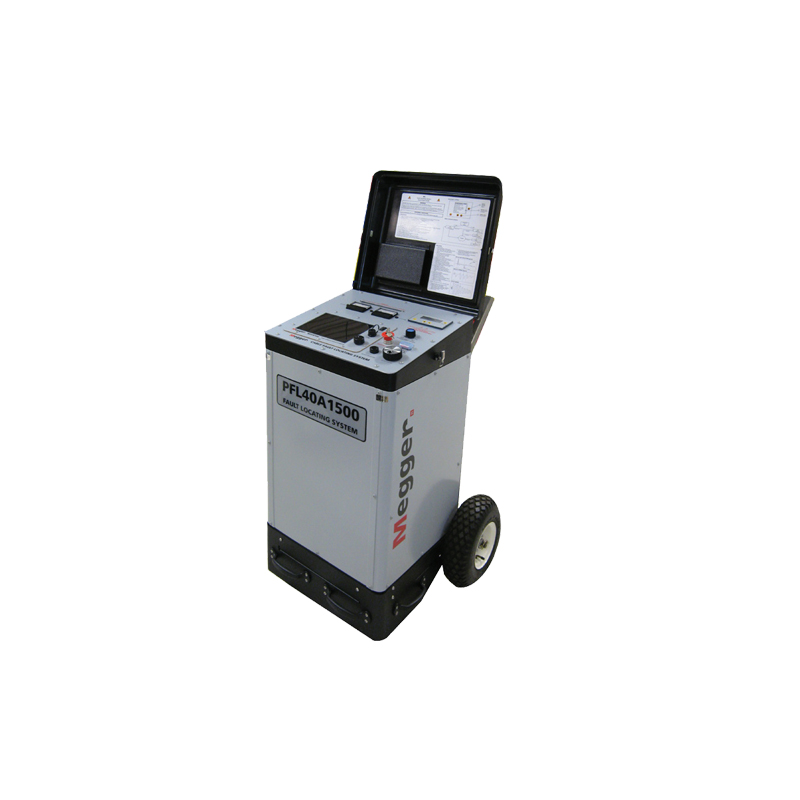

美國MEGGER　PFL40A2000電纜故障定位系統

型號：PFL40A2000電纜故障定位系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger PFL40A2000電纜故障定位系統由愛儀器儀表網代理，本產品能快速定位和隔離故障，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

PFL40A2000電纜故障定位系統產品簡介

·PFL40A2000電纜故障定位系統為解決電纜故障提供了一個安全，有效和簡單的方法，它能快速定位和隔離故障

·PFL40A2000在4,8,16和34KV電壓量程下輸出能量高達2000

·PFL40A2000提供了標準的耐壓測試和燒穿功能，在34KV電壓下提供了30mA和在4KV電壓（可另外購4KV脈沖發生器）下提供了240mA的電流用于測試和判斷電纜故障接地情況

·PFL40A2000儀器輕便，能用日常的運輸工具*可以方便的裝載和卸載，并且符合IP54防塵和防水標準

PFL40A2000電纜故障定位系統產品特點

·有自動切換功能的緊湊、便攜式故障定位系統
·*大40 kV直流絕緣測試電壓
·8/16/34 kV，2000焦耳浪涌輸出
·可選4 kV輸出
·弧反射法
·脈沖電流
·電壓衰減（可選）
·集成的TDR

PFL40A2000電纜故障定位系統產品說明

·測試方法：

TDR — 時域反射器能提供以下功能:
菜單式操作
可自定義標準電纜類型
全脈沖反射模式
瞬時分析模式
PFL — 便攜式故障定位系統提供以下功能:
D.C. 測試
故障擊穿
校驗/燒穿
ARM (弧反射方式)
·故障預定位:

ARM (弧反射方式)
ICE (脈沖電流沖擊法)
電壓衰退

音頻感應精定位
接地安全互鎖

·DC 測試(0-40 kV DC)
用高達40KV的測試電壓和25mA的電流來診斷電纜的狀態或定位電纜的故障狀態。輸出電壓是可調整的，可以用5或10 KV的測試電壓來測試電纜護套。操作者可以定義一個過電流跳閘電平，以保證被測試電纜不被擊穿。
·故障定位方法

在確定故障類型后，*需要用以下的方法來對故障進行預定位：

TDR（時域反射法）：TDR進行故障預定位的方式有脈沖放射，弧放射，脈沖電流法和電壓電壓衰退法。在TDR法中，是在電纜結構上通過改變所產生的發射脈沖與反射脈沖的時間差記錄在儀器的屏幕上，并且同特性圖形相比較，或與同一條電纜上的健全相所取得的特性圖形相比較。TDR是用于探測低阻故障、短路與斷路故障*為有效的方法之一。這種方法還可以測量電纜的長度，也可以區分電纜的中間頭、終端頭等。TDR法測試時，向被測電纜輸入一低壓脈沖，該脈沖沿電纜傳播到阻抗不匹配點，如短路點、斷路點、中間接頭等。
ARM（沖擊電壓法）：在ARM法中采用電壓相同的高壓脈沖設備，沖擊電纜故障點，使故障點擊穿放電，放電時產生的機械振動傳到地面，產生操作人員可聽到的“啪、啪”的錘擊聲，利用這種現象*可以十分方便、準確地判斷電纜故障點的位置。但探測電纜故障往往需要多次放電才行，而多次反復沖擊可能會給電纜絕緣好的部分帶來損傷，尤其是當電纜的額定電壓較低時，這種損傷顯得特別突出，所以在選擇電壓的時候要特別注意。
音頻感應精定位法：在電纜發生短路接地的故障中，故障電阻小于l0n的低阻故障占有相當?shù)谋壤?。?dāng)電纜故障電阻較低時，故障點放電聲音微弱，用沖擊放電法進行定點比較困難，特別是金屬性連接的短路接地，俗稱“接地接死”的故障，根本無放電聲音而無法定點。這時，應用音頻感應法來進行*定位。本儀器進行音頻感應精定位需要額外配置PMM1001或者PMM1002

PFL40A2000訂購信息

項目	產品編號	項目	產品編號
40kV 直流，3 量程 0-8/16/34kV 1500J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）無安全模塊	PFL40A1500-22	高壓輸出電纜 15 米（50 英尺）	36566
40kV 直流，3 量程 0-8/16/34kV 1500J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）含安全模塊	PFL40A1500-21	供電電纜 7.5 米（25 英尺）	17032-xx
40kV 直流，4 量程 0-4/8/16/34kV 1500J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）無安全模塊	PFL40A1500-30	高壓輸出電纜 15 米（50 英尺）	36566
40kV 直流，4 量程 0-4/8/16/34kV 1500J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）含安全模塊	PFL40A1500-29	供電電纜 7.5 米（25 英尺）	17032-xx
40kV 直流，3 量程 0-8/16/34kV 2000J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）無安全模塊	PFL40A2000-22	接地電纜 15 米（50 英尺）	19265-15
40kV 直流，3 量程 0-8/16/34kV 2000J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）含安全模塊	PFL40A2000-21	電纜短路插頭	36847
40kV 直流，4 量程 0-4/8/16/34kV 2000J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）無安全模塊	PFL40A2000-30	用戶包	18313
40kV 直流，4 量程 0-4/8/16/34kV 2000J 浪涌（AVSM 108-132V 交流和 208-265V 交流，47-63Hz）含安全模塊	PFL40A2000-29	用戶指南	AVTMPFL40-XX
隨附配件		可選配件
輪組和手柄組件	36306 & 36409	聲 / 電磁接收器	MPP2000
		高壓握把（每套）	18944-2
		電壓衰減模塊	36569
		電池推車（230 V）	MPS230
		電池推車（110 V）	MPS110
		PFL40A 運輸箱	2001-288
		兩個獨立電纜卷盤，高壓和接地，各 100 英尺（30.5 米）	CBL100HV
		有關其他手動和電動電纜卷筒組件的信息，請聯系您當?shù)氐募夹g(shù)銷售辦事處

PFL40A2000電纜故障定位系統規格

測試
DC測試:	0 – 40 kV 電流*大25 mA
分辨率:	1 mA
跳閘:	可調跳閘電平
電表:	電流和電壓模擬和數字顯示
TDR預定位
測試電纜范圍:	60 m – 50 km
脈寬:	40, 80, 160, 320, 640 ns 1, 2, 5, 10 μs
顯示:	8 in., VGA屏幕, 彩色顯示
Cursors:	Dual independent
信號采集:	可選背數, x1, 2, 3, 4, 5, 10, 20, 50, 100
輸入:	阻抗50 W
輸入:	1 個脈沖放射, 1 電流脈沖/電壓衰退
信號輸出端口:	打印機/USB
軟件：	COMLink軟件
高壓脈沖定位
ARM:	8/16/34 kV (4 kV 可選)
ICE:	8/16/34 kV (4 kV 可選)
電壓:	0 – 40 kV
電壓擊穿
ARM:	8/16/34 kV (4 kV 可選)
燒穿:	0 – 40 kV
	0 – 4 kV, 240 mA (可選)
	0 – 8 kV, 120 mA
	0 – 16 kV, 60 mA
	0 – 34 kV, 30 mA
故障精定位
沖擊電壓:	0 – 8/16/34 kV, (4 kV optional)
沖擊電壓:	1500 J (2000 Joules 可選)
脈沖間隔 :	可調2 – 12 s
環境
操作溫度:	-20° to +50°C
存儲溫度:	-20° to +70°C
海拔:	1500m
濕度:	50 to 95% RH 非凝固
供電電源:	100到 260 V (50 Hz)
IP等級：	IP54
重量：	149 kg
尺寸：	965 mm H x 536 mm W x 503 mm D
