英國N4L(牛頓) PPA55x1 IEC61000 諧波和閃爍分析儀，PPA55x1 系列精密 IEC61000 諧波和閃爍分析儀。提供獨立和軟件驅動的測試能力，使用戶可以選擇在儀器上獲得通過/失敗結果，而無需 PC現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

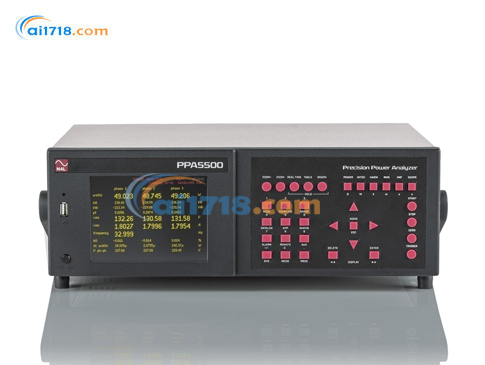

PPA55x1 IEC61000 諧波和閃爍分析儀（IEC61000-3-2/3-3 和 IEC61000-3-11/3-12）
IEC61000 諧波和閃爍分析儀 - 符合要求、經過驗證且可通過 UKAS 使用
PPA55x1 系列精密 IEC61000 諧波和閃爍分析儀提供完全兼容的測試和測量解決方案，以滿足*新的 IEC61000 諧波和閃爍國際測試標準。該儀器提供獨立和軟件驅動的測試能力，使用戶可以選擇在儀器上獲得通過/失敗結果，而無需 PC。或者可以使用 IECSoft，這為用戶提供了一個直觀且高度復雜的報告和分析平臺。
如果還需要覆蓋 IEC61000-4-11 和 IEC61000-4-13 抗擾度測試標準，N4L 的EMC 測試系統可提供這些標準以及 IEC61000-3-2/3 和 IEC61000-3-11/12 的合規性。下表說明了EMC 測試系統配置示例。
IECSoft 使用戶能夠快速、輕松地確定任何 DUT 的故障模式，過去諧波和閃爍測試軟件提供的報告幾乎沒有實時“測試中”結果分析。IECSoft 逆勢而行，提供易于解釋的用戶界面，其中包括復雜的諧波實時圖形顯示，提供數據的模擬表示，以便在整個測試過程中為用戶提供對 DUT 性能的“感覺”。這是通過精心設計的用戶界面來實現的，對于波動諧波，這包括極限表示的 POHC%、顏色編碼的實時、平均值、失敗平均值、失敗*大值、STL 例外、POHC 例外條形圖和單獨的實時諧波分析。
Newtons4th 開發了用于手動切換測試的獨特用戶界面，為用戶提供瞬時 Dmax 值和整個 24 次測試的運行平均值，該軟件將自動計算收集的數據的限制和結果。這減少了測試時間，讓工程師有更多時間專注于 DUT 行為以及發生故障時的故障調查。
PPA55x1 IEC61000特點與優勢
0.01%基本精度
頻率范圍DC和10mHz至1MHz
完全符合IEC61000-3-2標準
完全符合IEC61000-3-3標準
完全符合IEC61000-3-11標準
完全符合IEC61000-3-12標準
高精度內部分流器精度優于任何外部分流器
5毫度相位精度是低功率因數應用所必需的
50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接輸入
標準電流(50Arms)選項
所有通道高速采樣
真正的實時分析，無測量間隙
1、2或3相版本
主從模式適用于4、5或6相
實時數字、表格、圖形和示波器顯示
適用于高電流應用的N4L分流器的簡單BNC連接
RS232、IEEE 488、USB、LAN、扭矩、速度和擴展端口
| PPA55x1 IEC61000 諧波和閃爍分析儀 | ||||||
| 頻率范圍 | ||||||
| 直流，10mHz~1MHz-PPA55x1-低阻抗分流（50臂） | ||||||
| IEC61000電壓輸入 | ||||||
| 內部 | 范圍 |
300mVpk ~ 3000Vpk（1000Vrms）在9個范圍（300Vpk范 圍內240Vrms，使用20%） |
||||
| 精度 | 0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+5mV | |||||
| 外部的 | 范圍 | 300μVpk~3Vpk在9個范圍內[BNC連接器3Vpk*大輸入] | ||||
| 精度 | 0.01%Rdg+0.038%Rng+(0.004%×kHz Rdg)+3μV | |||||
| 與IEC61000-3-2兼容的電流輸入，包括諧波精度 | ||||||
|
低阻抗（完全兼容） 3mΩ*大50個臂 |
范圍 |
100mApk~1000Apk（50臂）在9個范 圍內 |
||||
| 精度 |
0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+ 900μA |
|||||
|
外部輸入端（外 部分流器電流傳 感器） |
BNC連接器（*大輸入 3Vpk） |
范圍 | 300μVpk~3Vpk在9個范圍內 | |||
| 精度 |
0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+ 3μV |
|||||
| 相位精度 | ||||||
|
0.005deg+(0.01deg ×kHz)[PPA5500-LC (10Arms), PPA5500(30Arms)] 0.01deg+(0deg ×kHz)[PPA5500-HC (50Arms)].02 |
||||||
| 閃爍精度 | ||||||
| Pst | 3% | |||||
| 普爾特 | 3% | |||||
| 皮斯特 | 5% | |||||
|
d (c),d (max), d (t) |
3% | |||||
| 功率精度 | ||||||
| [0.03%+0.03%/pf+(0.01%×kHz)/pf] Rdg+0.03%VA Rng | ||||||
| 40-400Hz | [0.03%+0.03%/pf+(0.01%×kHz)/pf] Rdg+0.02%VA Rng | |||||
| 將* | ||||||
| 頂蓋因子 | 20（電壓和電流） | |||||
| 樣本率 | 所有頻道為2.2毫秒/秒，無間隙 | |||||
| IEC模式 |
IEC61000諧波和閃爍器（PPA5500），IEC62301備用 權力 |
|||||
| 應用程序模式 |
PWM電機驅動器，鎮流器，沖入，電源變壓器，待機 權力 波動諧波，振動計 |
|||||
| CMRR -共模拒絕比 | ||||||
| 250V @ 50Hz - ≥ 1mA (150dB) | ||||||
| 100V @ 100kHz - ≥ 3mA (130dB) | ||||||
|
運行中 條件 |
5至40。C的環境溫度(或機架時的進氣溫度 安裝）20-90%相對濕度不冷凝。 在5-8。C和28-40。C下，每。C讀數的溫度系數±為0.01% |
|||||
| 測量參數 | ||||||
|
W、VA、Var、pf、V & A - rms、整流平均值、交流、直流、峰值、浪涌 、波峰因子、形狀因子、星到三角洲電壓 |
||||||
| 頻率（Hz）、相位（度）、基本原理、阻抗 | ||||||
| 諧波，THD、TIF、THF、TRD、TDD | ||||||
| 綜合值、數據記錄值、和值和中性值 | ||||||
| 數據記錄-*多4個用戶可選擇的測量功能(60個帶有可選的PC軟件） | ||||||
| 數據日志窗口 | 無間隙分析，*小窗口2 ms | |||||
| 存儲 | 10M記錄進入閃存RAM（非揮發性） | |||||
| 通信端口 | ||||||||||
| RS232 | 波特率*高可達38.4kbps，RTS/CTS流量控制 | |||||||||
| 局域網 | 10/100基T型以太網自動傳感 | |||||||||
| 通用接口總線 | IEEE488.2兼容 | |||||||||
| 統一的S波段 | USB 2.0和1.1兼容 | |||||||||
| 模擬輸出 | 雙極±10V（BNC） | |||||||||
| 速度輸入 | BNC雙極性±10V或脈沖計數1Hz至1MHz 0.01% Rdg | |||||||||
| 扭轉力 | BNC雙極性±10V或脈沖計數1Hz至1MHz 0.01% Rdg | |||||||||
| 同步 | 4 ~ 6相位測量（主位/從位測量） | |||||||||
| 擴展 | 4 ~ 6相（主位/從位）+輔助設備 | |||||||||
| 標準配件 | ||||||||||
| 引線 | 電源，RS232，USB，GPIB | |||||||||
| 連接電纜 |
36A 1.5m長4mm可堆疊端子 1倍紅色，1倍黃色和2倍黑色每相(1倍紅色，1倍黑色與HC 變體 |
|||||||||
| 連接剪輯 |
4毫米終止對準器夾-1倍紅色，1倍黃色和2倍黑色每個 相（PPA5500版本1x紅色和1x黑色，PPA5500-HC版本） |
|||||||||
| 光盤只讀存儲器 |
IECSoft，CommView2（RS232/USB/LAN），命令行，基于腳本的通信軟 件 |
|||||||||
| 文件 | 用戶手冊，通訊手冊，校準證書，快速入門指南 | |||||||||
| 機械/環境 | ||||||||||
| 顯示 | 320×240點全彩TFT，白色LED背光 | |||||||||
| 尺寸 | 130H×400W×315D毫米，不包括英尺 | |||||||||
| 權重 | 5.4kg (1相），6kg (3相） | |||||||||
| 安全隔離 | 1000Vrms或直流（CATII），600Vrms或直流（CATIII） | |||||||||
| 電源 | 90 ~ 265Vrms, 50 ~ 60Hz, 40VAmax | |||||||||
| 阻抗網絡規范 | ||||||||||
| IMP161/3（16臂）、IMP321/3（32臂）和IMP753（75臂）型號 | ||||||||||
| 合規性 | ||||||||||
| IMP161/3 | 完全符合IEC61000-3-3 | |||||||||
|
IMP321/3 & IMP753 |
完全符合IEC61000-3-11 | |||||||||
| 阻抗規范 | ||||||||||
|
RA= 0.24Ω jX A= 0.15Ω @ 50Hz RN= 0.16Ω jXN= 0.10Ω @ 50Hz |
||||||||||
| 當前額定值 | ||||||||||
| IMP16x | *大16個臂 | |||||||||
| IMP32x (753) | *多32個臂（75個臂） | |||||||||
|
PPA55x1 IEC61000 諧波和閃爍分析儀說明文檔 |
||||||||||
