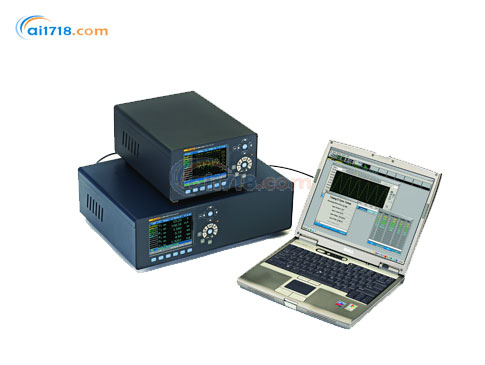

美國FLUKE(福祿克)　NORMA 4000CN多功能功率分析儀

型號：NORMA 4000CN多功能功率分析儀

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布?xì)W洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Fluke NORMA 4000CN多功能功率分析儀由愛儀器儀表網代理，從低頻、工頻設備到變頻器的功率測量，能夠準確測量單相或三相電流和電壓，計算功率以及進行諧波分析，從而幫助電機、照明、變壓器、逆變器、變頻器、家用電器、療設備的開發、測試和質量檢驗工程師更高效的去完成工作?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?結構緊湊的Fluke Norma 4000CN 多功能功率分析儀廣泛應用從低頻、工頻設備到變頻器的功率測量
?能夠準確測量單相或三相電流和電壓，計算功率以及進行諧波分析，從而幫助電機、照明、變壓器、逆變器、變頻器、家用電器、療設備的開發、測試和質量檢驗工程師更高效的去完成工作
?完整地測量電氣和機械功率值，準確度達0.2%。通過詳盡地頻譜分析和動態扭矩計算，可準確計算電機效率
?準確的測量輸入和輸出電氣參數，特別是輸出PWM波形的功率值
?高達2MHz的帶寬，以及同類產品中較高的341KHz采樣率，可詳盡分析整流器輸出信號，獨有的分流器技術能夠在非常高的頻率下進行功率測量
?同步測量3相功率，即使在非常低的功率因數下，亦可以準確進行空載和負載損耗測量等
?在現代化汽車的開發階段詳細分析已安裝的所有電氣和機械零件，幫助降低油耗或提高電動汽車的行使里程
?同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據
?非常高的帶寬，能夠在開關電源的開關鏈路上全面、準確地測量功率。獨有的同軸分流器技術為數百kHz的頻率提供了精密的結果
?寬測量帶寬與寬動態范圍相組合，能夠?qū)χ欣^電路中的高開關頻率充電泵進行精密測量
?在非常低的功率因數下測量功率，并在非常小的損耗角下根據電壓和電流計算tan d
?快速傅里葉變換（FFT）計算諧波并以圖形標識。*多可同時顯示3個諧波頻譜。被測值：每相U、I和P。階次：1次～40次諧波，*大值為采樣頻率的二分之一
?同時顯示多達3個測量值（采樣值）。快速查看波形和失真
?同時顯示多達6個可設置的電參數。開始/停止條件和正/負向選項
?可顯示多達3路信號的基波矢量圖?？煞奖銣y(cè)試儀器的正確連接，以及快速查看每路信號的相位角
?顯示一定時間段內的平均值，進行趨勢分析
?儲存采樣值和平均值；開始/ 停止條件設置。大約4MB可用于儲存測量值
?將分析儀設置為以所需的格式測量并顯示數據

產品特點：
?結構緊湊的高精度功率分析儀，便于攜帶、節省空間
?簡潔的用戶界面確保操作簡單、直觀
?標準配置允許用戶準確選擇適合其特定應用的相應功能
?同時并行采集所有相，*顯示所有相上在某一*時間點的動態事件
?所有的輸入是電隔離的，避免各種應用中的短路
?高達40次電壓、電路和功率諧波
?FFT分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式
?用戶可選的平均時間，15 ms～3600 s，適合于動態測量
?4 MB內部存儲器，用于存儲測量值
?RS232為標配接口，可選IEEE 488/以太網接口
?可選的處理接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于電機和驅動應用
?341kHz采樣率，可進行詳盡的信號分析
?DC-2MHz帶寬，測量準確可靠

?包括Fluke NormaView PC軟件，可用來設置、數據下載、分析和編寫報告

環境條件
工作溫度范圍	5 °C ～ 35 °C (41 °F ～ 95 °F)
儲存溫度范圍	-20 °C ～ 50 °C (-4 °F ～ 122 °F)
外殼	實心金屬外殼，滿足苛刻的EMC要求。
重量	Fluke Norma 4000CN：主機大約5kg
尺寸（高×寬×深）	Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)
顯示屏	5.7“ / 144mm -320×240 像素，用戶可選的背光照明和對比度。
氣候級別	KYG DIN 40040，*大85%相對濕度，無凝結。
電源	85～264 V交流，50～60 Hz，直流100～260 V。 40 VA 帶開關的歐式插頭。
測量輸入	安全插孔，4 mm，每路輸入2個。外部分流器通過BNC插座連接。
操作	薄膜鍵盤，帶光標鍵——功能鍵和直接功能鍵。
連接	三相分析儀的后面板。
測量參數	無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。 Urms 有效值，Urm 整形平均值，Um 均值 Up-, Up+, Upp 峰值 Ucf 波峰因數Ucf, Uff 波形因子 Ufc 基波含量 Uthd 失真因子DIN、IEC Irms有效值、Irm整形平均值、Im均值 Ip-, Ip+, Ipp 峰值 Icf 波峰因數Icf、Iff 波形因子 Ifc基波含量 Ithd失真因子DIN、IEC P有功功率 [W] Q無功功率 [Var] S 視在功率 [VA] ?、cos相位角以下參數的積分功能: 有功功率P、無功功率Q、視在功率S、(Um) 和電流 (Im), 4位或5位數字，取決于測量值。
頻率和同步
量程	直流和0.2 Hz～341kHz
準確度	±0.01%測量值（讀數）
	?可選通道: 所有的U/I或外部輸入。 ?可向信號施加三個不同頻率的低通濾波器中的任意一個。 ?頻率在屏幕頂部總是可見。 ?可將儀器背部的BNC同步插孔作為輸入或輸出。 ?可測量高達功率模塊采樣率的輸入信號。大電平必須高于 50 V。 ?輸出信號為脈沖式 5 V TTL信號（頻率取決于測得的公布頻率）
配置存儲器	可將多達 15 組用戶配置保存到*性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。
接口	RS232 接口，可升級固件以及與PC交換數據。可通過一個外部轉換器連接一臺打印機。
選件	IEEE 488.2 / 1 MBit/s Ethernet / 10 MBit/s or 100 Mbit/s
標準和安全
電氣安全	EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) ，污染等級2，安全類別 I 變壓器為 EN 61558 附件為 EN 61010-2-031/032
*大輸入	對電壓輸入測量量程為 1000 Veff、2 kVpeak 對電流輸入測量量程為 10 Aeff, 20 Apeak
測試電壓	電網輸入:外殼（保護導體）: 1.5 KV ac 電網連接 :測量輸入: 5.4 kV ac 測量輸入外殼: 3.3 kV ac 測量輸入: 輸入: 5.4 kV
電磁抗擾性	輻射: IEC 61326-1、EN 50081-1、EN 55011 Class B 抗擾性: IEC 61326-1 / 附錄 A (工業部分)、EN 50082-1

基本功能
8個量程:	0.3－1－3－10－30－100－300－1000V Upeak = 2倍量程
輸入阻抗:	2 MW / 20 pF
CMR共模抑制：	120 dB@100 kHz
電流
6個量程:	60－200 mA－ 0.6 － 2－6 －20 A Ipeak = 2倍量程；正弦波時的最大電平為150%（誤差限值同100%）
使用內部集成分流器時的輸入阻抗
量程60、200 mA:	0.5 W
量程0.6、2 A:	0.05 W
量程 6、20 A:	0.005 W
電流過載:	最大 25 A 連續 30 A < 5 s / 15 s，空載 3100 A < 0.1 s / 30 s，空載
外部分流器或探頭輸入
BNC端子:	100 kW / 30 pF 30－100 mV－0.3－1－3－10 V
過載:	最大 20 Vrms
CMR共模抑制比:	120 dB @ 100 kHz
基本準確度PP35
誤差總限值	U	I
量程	0.1%	0.1%
讀數	0.1%	0.1%
輸入電平
	誤差電壓的總限值	誤差電流的總限值
%	%	%
100	0.2	.02
50	0.3	.03
30	0.43	0.43
10	1.1	1.1
5	2.1	2.1
3	3.43	3.43
1	10.1	10.1

	通過BNC輸入的U和I\|	直接測量\|
-3dB帶寬	2MHz	0.5MHz
頻率
	誤差電流限值，%
[Hz]	內部分流器	BNC 輸入
0	0.2 ;-0.2	0.2 ;-0.2
10	0.2 ;-0.2	0.2 ;-0.2
45	0.2 ;-0.2	0.2;>-0.2
65	0.2 ;-0.2	0.2 ;-0.2
500	0.2;-0.2	0.2;-0.2
1000	0.2;-0.2	0.2;-0.2
2000	0.25;-0.41	0.23;-0.32
5000	0.3;-0.69	0.27;-0.48
10000	0.35;-0.91	0.3;-0.6
20000	0.4;-1.12	0.33;-0.72
50000	0.45;-1.4	0.37;-0.88
100000	0.5;-1.61	0.4;-1.0
PP35
	U 和 IBNC 之間	U 和 IShunt 之間
角誤差	0.005°+0.005°/kHz	0.025°+0.015°/kHz, 關閉抗混疊濾波器
頻率，Hz
	功率誤差限值，%,=1
45	0.33	-0.33
64	0.33	-0.33
