英國N4L(牛頓)　PPA3500功率分析儀

型號：PPA3500功率分析儀

品牌：英國N4L(牛頓)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國N4L(牛頓)

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]

瀏覽過此產品的用戶最終購買了

英國N4L(牛頓) PPA3500功率分析儀電機/逆變器分析，PPA3500 是一款高精度 3~6(7) 相功率分析儀，能夠在各種應用中執行可靠、準確的功率分析。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

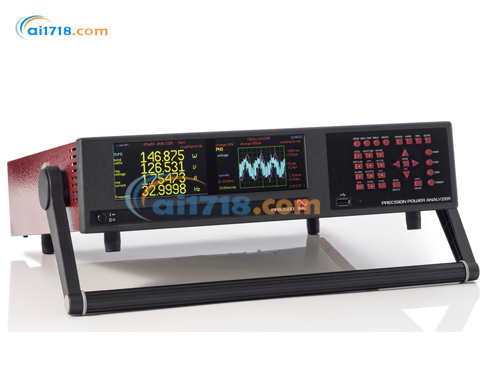

PPA3500功率分析儀 – 電機/逆變器分析，可再生能源
高性能 6 相電源分析
PPA3500 是一款高精度 3~6(7) 相功率分析儀，能夠在各種應用中執行可靠、準確的功率分析。由于采用創新的模擬卡設計，PPA3500 封裝在緊湊的 2U 機箱中。PPA3500 有 3、4、5 或 6 相配置以及計算得出的第 7 相配置。還可以選擇將設備安裝在 19 英寸機架中，提供 2U 6(7) 相解決方案，請參閱我們的配件頁面了解更多詳細信息。PPA3500 功率分析儀受益于全彩“雙”TFT 顯示屏，這一概念在一臺儀器中采用了兩個 TFT 顯示屏，從而在 2U 外形尺寸中實現了大寬屏顯示區域。

為什么選擇 Newtons4th 功率分析儀？
市場上*專為逆變器驅動應用設計的功率分析儀
同類中*佳的寬帶功率精度
1MHz帶寬
0.01deg 的極高精度相位測量
提供ISO17025 (UKAS) 可追溯認證
薄型 – 2U 高，*多 6( 7 ) 相測量
*的產品支持
PWM 電機驅動模式可快速輕松設置

所有必需的輸入均作為標準包含
PPA3500 包括所有標準端口，包括內部 (4mm) 和外部 (BNC)、扭矩、速度、RS232、LAN、USB、GPIB。

應用示例
PWM逆變器驅動效率分析
待機功率
交流/直流轉換器
太陽能電池陣
UPS
電能質量
高頻電力電子技術

PPA3500功率分析儀產品概述
*的準確性	0.03%(典型值)
2U外形尺寸	上采用2U外形尺寸的高精度6相功率分析儀
1MHz帶寬	寬帶寬非常適合失真信號分析，例如PWM逆變器驅動
直觀的用戶界面	“快捷鍵”和字母數字鍵盤
標準配備扭矩和速度輸入	+/-10V,模擬直流和脈沖輸入
系統總效率計算	電氣到電氣、電氣到機械的實時監控和效率計算
逆變器驅動分析的理想選擇	電動汽車、變速驅動器、工業和其他應用
8相分析	使用3P2W+CH3+3P2W+CH3測量8相，包括三相輸入功率、直流母線和三相輸出功率
基于DFT的功率計算	利用DFT傅立葉分析的強大功能，通過*DSP和FPGA實現。
只需2個瓦特表即可進行三相功率測量	獨特的“3瓦特表轉換”模式在使用三相2瓦特表模式時提供獨立相功率信息

規格參數
	PPA500	PPA1500	PPA3500	PPA4500	PPA5500
基礎精度
V,A rdg error	0.05%	0.05%	0.04%	0.03%	0.01%
功率 rdg error	0.10%	0.10%	0.06%	0.04%	0.03%
階段選項
Interna	1～3	1~3	1～6	1~3	1~3
Master/Slave operation				4～6	4 ～6
帶寬
20830A Shunt	DC～500kHz	DC～1MHz	DC～ 1MHz
10 &30A Shunt	-	-	-	DC～2MHz	DC～ 2MHz
50A Shunt	-	-	-	DC～1MHz	DC～1MHz
輸出電壓
Max input voltage	2500Vpk (1kVrms)	2500Vpk (1kVrms)	2500Vpk (1kVrms)	3000Vpk (1kVrms)	3000Vpk (1kVrms)
No.of ranges	8	8	8	8	9
直流輸入
10Arms model	-	-	-	O	O
20Arms model	O	O	O	-	-
30Arms model	O	O	O	O	O
50Arms model	-	-	-	O	O
No.of ranges	8	8	10	8	9
特點
范圍和圖形模式		O	O	O	O
Vector Display	-	O	-	-	-
USB 內存端口	O	O	O	O	O
局域網端口	O	O	O	O	O
GPIB Port	O	O	O	O	O
RS232 Port	O	O	O	O	O
實時時間	O	O	O	O	O
19in Rack mount option	O	O	O	O	O
扭矩和速度	-	-	O	O	O
IEC61000 Mode	-	-	-	-	O
PWM Motor Drive Mode	-	Limited Functionality	O	O	O
Oscilloscope/Graphic	-	O	O	O	O
Transformer Mode	-	-	O	O	O
PWM Filter Options	-	2	7	7	7
速度/諧波/秒	300/sec	300/sec	300/sec	600/sec	1800/sec
內部數據記錄	4 Parameters	4 Parameters	32 Parameters	16 Parameters	16 Parameters
數據日志記錄	16000	16000	5M	5M	10M
ABD0100.1.8 模式	-	-	-	-	○
內置存儲	192kB	192kB	500MB	500MB	1GB
Harmonics	50	50	100	100	417
*小窗口大小	10ms	5ms	5ms	2ms	2ms
尺寸 -Excl.Feet HxWxD(mm)	92x215x312	92x215x312	92x404x346	130x400x315	130x400x315
重量	3.3 -4kg	3.3 -4kg	5-7ka	5.4 -6kg	5.4 -6kg
一Not Applicable O Option O Standard
PPA3500功率分析儀說明文檔
