Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]
符合標準
國際標準：IEC60076-18
?符合IEC60076-18：完全符合IEC60076-18（掃頻變壓器分析標準）

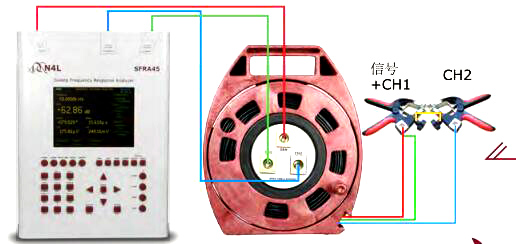

?*步 連接導聯和零點檢查
延長電纜卷筒，將Gen和CH1連接到鉗位1，CH2連接到鉗位2.連接鉗位并在整個掃描范圍內檢查0dB

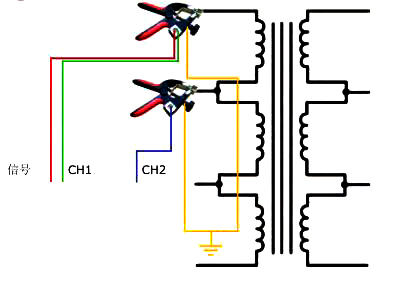

?第二步 連接到變壓器
?第三步 從前面板或通過SFRAComm軟件運行直接掃描
設置掃描并在DUT菜單中輸入變壓器參數，將掃描保存到 SFRA45 的1GB內部存儲器中（數據可以保存為XML格式并稍后導入到SFRAComm中）
?第四步 遠程控制并直接記錄到軟件或稍后傳輸數據

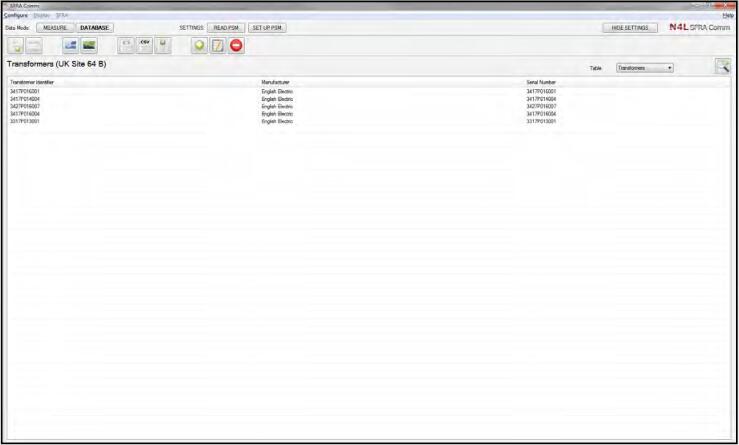

SFRAComm軟件提供了一個數據庫工具來比較大量的掃描結果
?無需使用PC來比較變壓器掃頻圖像，SFRA45 減少了測試時間，使工程師能夠在比以前更短的時間內完成測試。SFRA45 能夠利用存儲在內部存儲器或USB記憶棒上的現有結果，并在現場測量時用作參考。如果發現問題，可以通過逐點比較實時圖來中斷測試而不浪費任何時間。

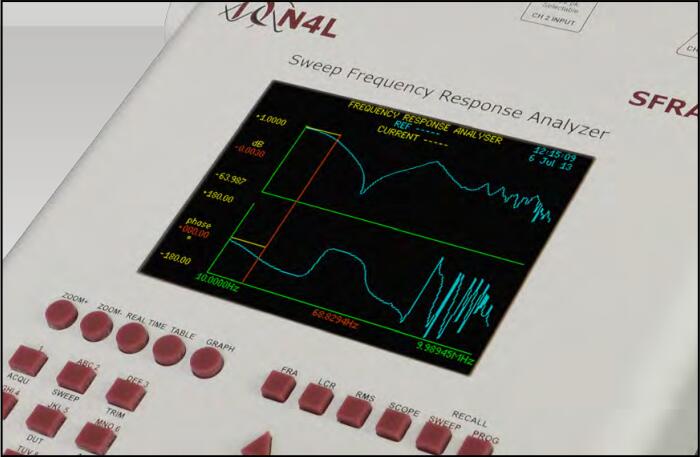

上面的圖片說明了在掃描過程中比較繪圖的能力，參考圖用藍色顯示，并從內部存儲器中調用出來。這使得工程師能夠立即檢測出圖中的任何差異，從而使工程師隨時準確取消測試。

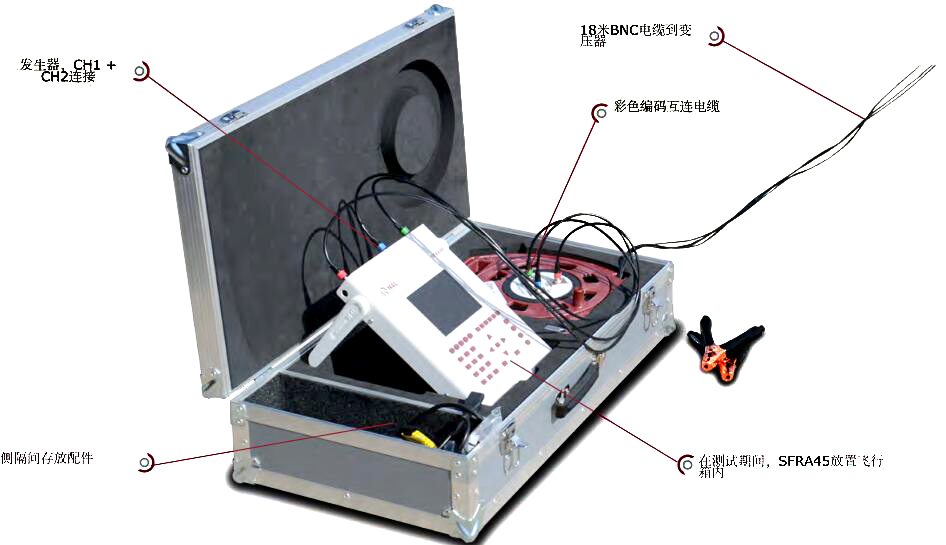

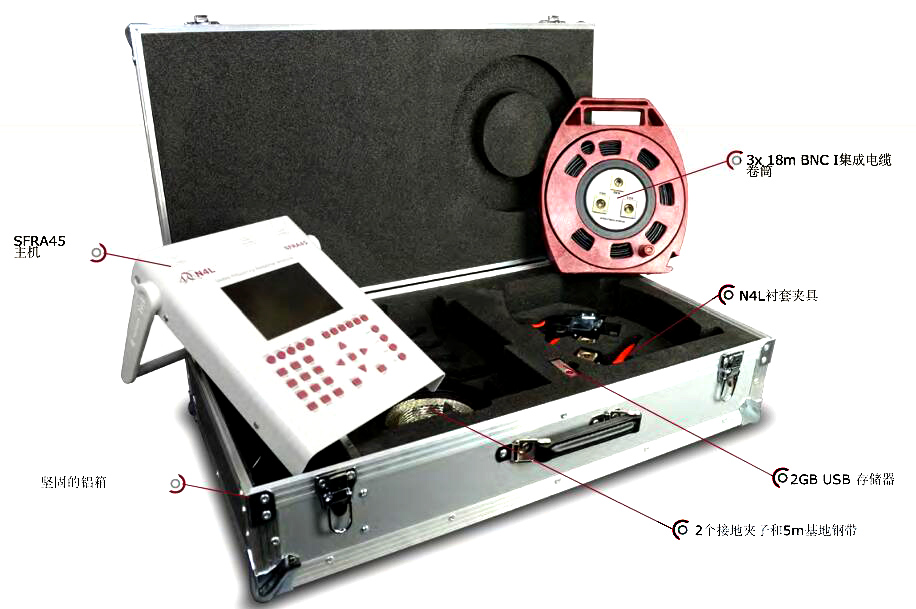

? SFRA45 測量系統包括顏色編碼互連引線和“N4L電纜存儲卷軸”。 這有助現場快速安裝測試。 SFRA45 和電纜卷筒的設計使其可以在堅固的飛行箱中使用，從而確保測試設備在有時具有挑戰性的現場環境中保持清潔。
建立連接
?SFRA測量的一個重要方面是與變壓器具有良好的連接。 N4L已經開發出使用*高質量材料的堅固，易于使用的SFRA襯套夾具，以確保每次連接都是可靠的 。?根據DLT-911/2004，SFRAComm軟件提供了出色的故障診斷幫助，從復雜的數據庫（包括多種搜索選項）到自動故障診斷算法，還為更有經驗的用戶提供了出色的圖形功能。

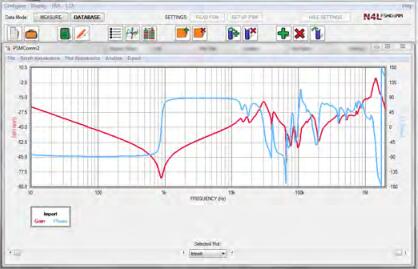

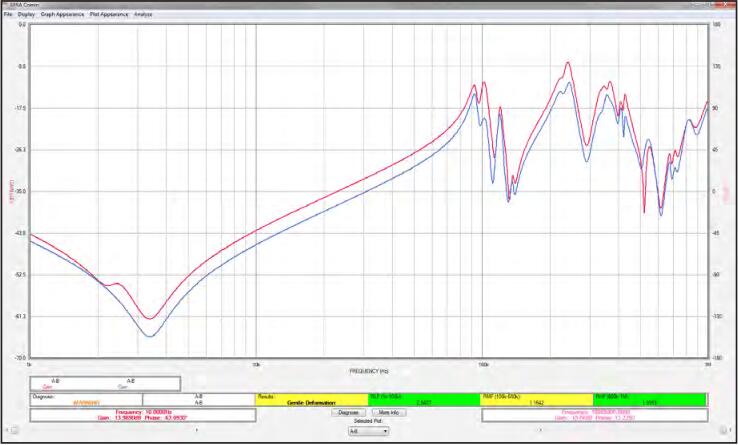

如下圖所示，SFRAComm提供簡單，快捷和用戶直觀的變壓器掃描診斷。用戶可以從內置數據庫中過濾掉不需要的掃描，并在一張圖上選擇*多9次掃描。
| SFRA45測量規范 | |
| 頻率響應分析儀 | |
| 測量 | 振幅，增益（CH1 / CH2，CH2 / CH1），增益（dB），偏移增益（dB），相位（°） |
| 頻率范圍 | 5Hz - 45MHz |
|
以dB為單位的增益 精度 |
0.02dB <50kHz 0.02dB + 0.05dB/MHz < 5MHz 0.1dB + 0.04dB/MHz < 45MHz |
| 相位精度 |
0.05° < 10kHz 0.07° + 0.0009°/kHz < 5MHz 5.05° + 0.0001°/kHz < 45MHz |
| 頻率源 | 發生器 |
| 測量 | 實時DFT，沒有丟失的數據 |
| 速度 | 每秒*多100個讀數 |
| 過濾 | 從0.2秒可選 |
| 分辨率 | 5 or 6 位 |
| 輸入阻抗 | 50歐姆或1M歐姆高阻抗（可選） |
| 動態范圍 | 120dB |
| LCR測量儀 | |
| 功能 | L，C，R（AC），Q，Tan Delta，阻抗，相位串聯或并聯電路 |
| 頻率范圍 | 5Hz - 5MHz |
| 電流分流 | 50R內部或外部 |
| 范圍 |
電感 電容 電阻 |
| 準確性 | 0.5% + 2%/MHz |
| 掃描能力 | 所有AC功能 |
| 阻抗范圍 | 100mOhm到100kOhm |
| 真有效值電壓表 | |
| 通道 | 2（以地為參考） |
| 頻率范圍 | 5Hz -5MHz |
| 測量 | AC RMS，峰值，CF，浪涌，dBm |
| 基本的準確性(AC) |
0.05％范圍+ 0.05％讀數+ 0.1mV <1kHz 0.15％范圍+ 0.15％讀數+ 0.1mV <10kHz 0.5％范圍+ 0.5％讀數+ 0.025％/ kHz + 0.4mV <5MHz |
| 信號發生器r | |
| 類型 | 直接數字合成，單頻或掃頻 |
| 頻率 | 5Hz至45MHz |
| 波形 | 正弦，正方形，三角形，匝道，白噪聲 |
| 準確性 | 所有溫度范圍內的頻率為5ppm幅度±5％<10MHz，幅度±10％<45MHz |
| 阻抗 | 50 Ohm ± 2% |
| 縮放 | 1x10^-9 to 1x10^9 |
| 輸出水平 | 50mVpk to 10Vpk |
| 輸入范圍 | |
| 輸入 | 2 x 10Vpk |
| 連接器 | 接地參考BNC |
| 耦合 | AC |
| *大輸入 | 來自地球的10Vpk |
| 輸入范圍 | 峰值測距3mV，10mV，30mV，100mV，300mV，1V，3V，10V |
| 縮放 | 1x10^-9 to 1x10^9 |
| 測距 | 全自動，或手動 |
| 輸入阻抗 | 50歐姆或1M歐姆高阻抗可選 |
| 系統規格 | |
| 掃描 | |
| 功能 | FRA，阻抗 |
| 步數 | 高達2000 步 |
| 窗口 | 日志間隔50MS |
| 內存 | 1 GB內部或外部USB |
| 一般 | |
| 顯示 | 5.7“?VGA彩色高亮度背光 |
| 尺寸儀器 | 305hx230wx45d毫米的“平板式” |
| 重量儀器 | 2.7kg |
| 尺寸運輸箱 | 760mm x 420mm x 150mm |
| 重量（包括儀器在內） | 14.9kg |
| 程序存儲 | 100，位置1加載上電 |
| 掃描存儲 | 2000，掃描功能中的所有參數 |
| 遠程操作 | 控制和數據 |
| 溫度 | - 5至50°C環境溫度，20至90%不冷凝 |
| 電源 | 9–18v @ 3A，AC適配器或12V DC汽車或外部電池 |
| 質保 | 3 年 |
| 配件 | |
| 儀器配件 | |
| 探頭 | 2x 探頭 |
| 信息 | 3x BNC到BNC（輸出，CH1，CH2），RS232，電源 |
| 軟件 | CommView, SFRACoMM |
| 文檔 | 校準證書，用戶手冊 |
| Newtons4th SFRA SFRA變壓器連接系統 | |
| 襯套夾 | 2x襯套連接夾 |
| BNC電纜卷筒 | N4L 18米電纜盤（信號，CH1，CH2） |
| 接地鋼帶 | 2個5米接地鋼帶 |
| 接地夾子 | 2x |
| 備用接地鋼帶 | 2x 500mm |
| USB Stick | 2 GB |
| 接口 | |
| RS232 | 波特率為19200，RTS / CTS流量控制 |
| USB | USB Port |
| LAN | 10/100 Base-T以太網自適應RJ45 |
|
英國N4L(牛頓) SFRA45掃頻響應分析儀說明文檔 |
|
