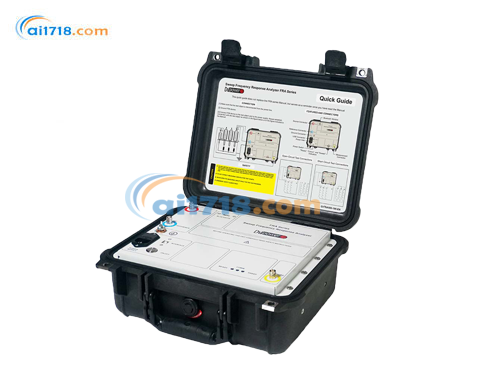

瑞典DV POWER　FRA500掃頻響應分析儀

型號：FRA500掃頻響應分析儀

品牌：瑞典DV POWER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造?！癉V- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典DV POWER FRA500掃頻響應分析儀由愛儀器儀表網代理，FRA500掃頻響應分析 (SFRA) 是一種通過測量寬頻率范圍內的電傳遞函數來評估電力變壓器內磁芯、繞組和鉗位結構的機械完整性的方法。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

FRA500掃頻響應分析儀介紹：

FRA500 通過對比變壓器的頻率響應與先前已知結果，來確認變壓器的機械完整性。該儀器符合適用的國際電工委員會（IEC）和電氣與電子工程師協會（IEEE）標準及指南（IEC 60076 - 18 和 IEEE C57.149 - 2012）。
每臺變壓器都有獨特的頻率響應系統，當變壓器的機械結構發生變化時，該系統也會改變。這些變化可能因物理移動或運輸而產生，變壓器內部或外部故障引發的高故障電流同樣會導致機械結構改變。通過對頻率響應系統進行指紋對比，能夠檢測出電力變壓器存在的問題，例如：
鐵芯移動
短路匝或開路繞組
繞組位移或變形
繞組連接問題
夾緊結構損壞
鐵芯接地故障
鐵芯連接問題

FRA500掃頻響應分析儀優勢與特點
FRA500 的掃頻范圍可由用戶在 0.1Hz - 32MHz 之間選擇。頻率范圍為 20Hz 至 2MHz 時，典型測試掃頻時間小于 20 秒，還能在 5 秒內完成快速掃頻測試，用于確認電纜連接是否正常。

FRA500 的測試電壓范圍可在 0.2V 峰峰值至 24V 峰峰值之間以 0.2V 峰峰值為步長進行編程設置，方便用戶匹配其他制造商設備的測試電壓。

FRA500 的動態范圍高達 - 150dB，*佳測量精度為 ±0.1dB。較高的動態范圍可消除噪聲影響，便于比較不同的掃頻結果。

FRA500 可通過 USB 或藍牙無線連接到計算機進行控制。藍牙功能讓測試人員能在安全距離外操作，提高安全性和工作效率。

可選的內置備用電池由 12V、3.2Ah 的鋰離子電池供電，續航長達 4 小時 。也可應要求提供 12V、4Ah 的鋰離子電池。

該功能用于確保接地編織線和設備正確接地。

FRA500 配有用于自檢的驗證盒。完成全面測試后，如果設備一切正常，將顯示相應的正常狀態信息。

每臺 FRA500 都附帶基于 Windows 系統的掃頻響應分析軟件，可自動執行測試并分析測試數據 。用戶可使用預定義的測試連接在現場快速開展測試，這些連接包括用戶自定義配置以及 IEEE 和 IEC 標準定義的配置。測試數據可導出為 IEC XML、CSV、CIGRE 等格式。該軟件能夠?qū)氩煌圃焐痰膾哳l響應分析儀（SFRA）獲得的測試結果（無需轉換），并通過軟件的圖形化界面，以幅值 - 頻率圖、相位 - 頻率圖或同時顯示兩種圖的方式對比測試結果，還提供分析工具，依據 IEEE C57.149 - 2012 或 DL/T 911 - 2004 標準計算兩條曲線之間的相關系數。

可針對給定的頻率范圍定義測試電壓和測量次數，有 “普通” 和 “高分辨率” 兩種預定義掃頻配置，軟件支持查看每個頻率的繪圖差異，每種配置的默認參數都有詳細列表。
快速檢查測試
連接好所有必要電纜后，可執行快速檢查測試，確認連接是否正常，或大致了解全分辨率掃頻圖的情況。

配件
大型信號 C 夾
帶測量夾的同軸信號電纜 - 接地電纜
接地 C 夾
發生器 / 參考用同軸信號電纜
驗證盒
塑料運輸箱
扁平接地電纜

FRA500掃頻響應分析儀產品規格

項目	詳情
電源供應	- 連接標準：符合 IEC/EN60320 - 1、UL498、CSA 22.2 標準 - 電源：90 – 264V AC，47 - 63Hz - 輸入功率：50VA - 保險絲：T5L250V
測量	- 掃頻范圍：0.1Hz – 32MHz - 采樣率：每秒 100 兆樣本 - 每次掃頻的采樣點：默認 1050 個點，總共 32000 個點（用戶可選） - 總掃頻時間：小于 20 秒（20Hz – 2MHz） - 點間距：對數、線性或兩者皆有 - 精度：+10 至 - 60dB 范圍內為 ±0.1dB， - 60dB 至 - 140dB 范圍內為 ±0.3dB - 輸入通道：2 個，阻抗 50Ω - 采樣方式：同步采樣 - 輸出通道：1 個，阻抗 50Ω，具備短路和過壓保護 - 合規電壓：0 – 24V 峰峰值，以 0.2V 峰峰值為步長 - 50Ω 負載下的測量電壓：0 – 12V 峰峰值 - 頻率分辨率：0.01% - 頻率精度：0.01%（測量誤差） - 電平分辨率：0.0005dB
環境條件	- 工作溫度：-20 oC – +55 oC /-4 oF – +131 oF - 存儲溫度：-20 oC – +70 oC /-4 oF – +158 oF - 濕度：<95% 相對濕度，無冷凝
尺寸和重量	- 尺寸（寬 x 高 x 深）：340 x 290 x 150mm / 13 x 11 x 6 英寸 - 重量：4.5kg / 10.0 磅
保修	- 標準保修 3 年，在 DV Power 官方網站注冊可額外延長 1 年
電池（可選）	- 鋰離子電池：12V，3.2Ah - （應要求提供）鋰離子電池：12V，4Ah
適用標準	- 安全：符合 LVD 2014/35/EU（CE 認證）、EN 61010 - 1:2010 標準 - 電磁兼容性：符合 Directive 2014/30/EU（CE 認證）、EN 61326 - 1:2013 標準
接口	- 藍牙 - USB
