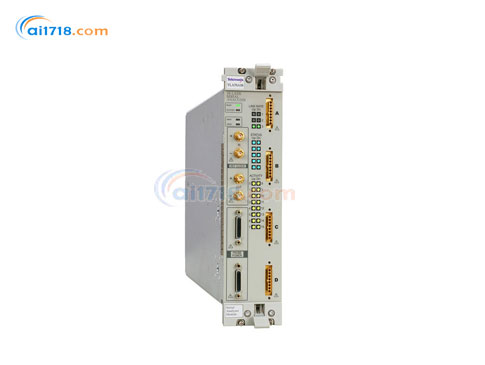

美國TEKTRONIX　TLA7SA16邏輯協議分析儀

型號：TLA7SA16邏輯協議分析儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克）TLA7SA16邏輯協議分析儀由愛儀器儀表網代理，本產品是使用創新的事務和摘要個人資料窗口來顯示統計摘要和協議分析的邏輯協議分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?TLA7SA16邏輯協議分析儀模塊為PCI Express驗證提供創新途徑，涵蓋從物理層到事務層的所有協議層
?功能豐富的軟件改善了信息密度，使用創新的事務和摘要個人資料窗口來顯示統計摘要和協議分析
?硬件功能包括硬件加速、OpenEYE、ScopePHY和FastSYNC使數據訪問更快，幫助縮短測試系統中建立信心所需的時間
?強大的觸發和過濾功能能讓您快速關注感興趣的數據
?完整的探測解決方案套件面向各種外形和應用
?PCI Express Gen1、Gen2和Gen3從協議層到物理層分析，支持x1 - x16鏈路寬度及高達8.0 GT/s的采集速率
?完善的PCI Express探測解決方案，包括中間總線、插槽內插器和焊接探頭
?非插入型探測，采用OpenEYE技術，擁有自動調諧均衡電路，高達24 英寸的通道長度及兩個連接器
?允許探測通道上任何地方，保證在PCI Express系統中準確地捕獲數據
?單擊校準過程，根據目標BER 校準分析儀和探頭，從一個會話到另一個會話記住分析儀/ 探頭設置校準結果
?ScopePHY能夠把任何PCI Express中間總線、插槽內插器或焊接探頭連接到高性能示波器上，更詳細地了解物理層的模擬特點
?縮短對測試系統設置建立信心所需的時間
?前面板上的LED指示燈提供狀態信息，如鏈路速度、符號鎖定和鏈路活動
?自動配置功能設置邏輯協議分析儀系統，迅速面向數據采集做好準備
?在轉入和轉出ASPM 電源狀態時，F(xiàn)astSYNC追蹤鏈路，如L0s，而不管電氣空閑時間周期是多長

產品特點：
?實時統計數據幫助觀察鏈路在測量期間的狀態和特點
?強大的觸發狀態機涵蓋了協議的所有層
?8種狀態
?8個數據包識別器
?4個符號序列識別器
?4個計數器/ 定時器
?4個事件標記
?條件存儲
?實時過濾
?業內*深的每個模塊8 GB存儲器(16 GB存儲器，x16鏈路寬度)，提高捕獲錯誤及導致錯誤的問題的概率
?硬件加速搜索和數據顯示，立即查看數據，而不管記錄長度是多少
?提高了信息密度，迅速分析數據
?Transaction Window可以查看數據包級和事務級的協議特點，其間點綴著物理層活動
?創新的鳥瞰圖，俯瞰涉及流量控制的系統問題
?Summary Profile Window幫助確認系統健康狀況，識別關心的碼型，如誤碼、TLPs、DLLPs、有序集合、等等
?查看中間總線，進行系統級調試
?分析完整的系統交互，在一個主機的一個顯示畫面中進行時間相關的多總線分析
?交叉觸發和公共全局時間標記，確切顯示一條總線在任意時點上相對于另一條總線發生的情況，準確高效地進行調試

產品應用：
?從協議層到物理層調試PCI Express
?芯片驗證
?計算機系統驗證
?嵌入式系統調試和驗證
?處理器/ 總線調試和檢驗
?嵌入式軟件集成、調試和檢驗

特點	說明
采集速率及頻率余量	8 GT/s (+5% to –10%) 5 GT/s (±10%) 2.5 GT/s (±10%)
通路數量
TLA7SA08	8 個差分輸入, x4
TLA7SA16	16 個差分輸入, x8
記錄長度	TLA7SA16: 160M 符號/ 差分輸入, 總物理內存容量8 GB(x16 配置的總物理內存容量16 GB) TLA7SA08: 160M 符號/ 差分輸入, 總物理內存容量4 GB 如果總線利用率為*, 160M 符號在8GT/s 時相當于160 ms, 在5 GT/s 時相當于320 ms, 在2.5 GT/s 時相當于640 ms
時間標記范圍	292 小時
時間標記	50 位, 936 ps 分辨率
時鐘/ 采集模式	TLA 模塊, 沒有SSC ( 擴頻時鐘)；外部參考時鐘(100 MHz±10%), 有或沒有SSC
外部參考時鐘頻率容限	±300 ppm
每個TLA 系列模塊要求的主機儀器插槽數量	2

外觀尺寸	TLA7SA16		TLA7SA08
外觀尺寸	毫米	英寸	毫米	英寸
高	262	10.3	262	10.3
寬	61	2.4	61	2.4
厚	381	15	381	15
重量	公斤	磅	公斤	磅
凈重	3.20	7.06	2.84	6.25
毛重	7.30	16.1	6.94	15.3

P67SA01S	PCIE3 串行，2 個差分輸入，x1，槽式內插器探頭
P67SA01SD	PCIE3 串行，1 個差分輸入，焊接探頭
P67SA04S	PCIE3 串行，8 個差分輸入，x4，槽式內插器探頭
P67SA08	PCIE3 串行，8 個差分輸入，x4，Midbus 探頭
P67SA08G2	PCIe 串行，8 個差分輸入，X4，Midbus 探頭用于 TLA7SAxx 模塊連接到 PCIe2 Midbus 封裝
P67SA08S	PCIE3 串行，16 個差分輸入，x8，槽式內插器探頭
P67SA16	PCIE3 串行，16 個差分輸入，x8，Midbus 探頭
P67SA16G2	PCIE 串行，16 個差分輸入，X8，MIDBUS 探頭用于 TLA7SAXX 模塊連接到 PCIE2 MIDBUS 封裝
P67SA16S	PCIE3 串行，32 個差分輸入，x16，槽式內插器探頭

特點	P67SA08	P67SA16	P67SA08G2	P67SA16G2	P67SA01S	P67SA04S	P67SA08S	P67SA16S	P67SA01SD	P67UHDSMA
探頭類型	PCI Express中間總線差分數據	PCI Express中間總線差分數據	PCI Express中間總線差分數據	PCI Express中間總線差分數據	PCI Express插槽內插器	PCI Express插槽內插器	PCI Express插槽內插器	PCI Express插槽內插器	PCI Express 差分焊接探頭	探頭線束,把PCI ExpressP67SA00 系列探頭連接到高帶寬示波器上
差分對數量	8	16	8	16	2	8	16	32	1	4
通路寬度	x4	x8	x4	x8	x1	x4	x8	x16	1/2 通路	x2
推薦用途	推薦用于信號完整性至關重要的應用	推薦用于信號完整性至關重要的應用	推薦用于PCIe Gen2 的中間總線探測	推薦用于沒有中間總線空間且PCI Express插槽是唯一探頭接入點的平臺	推薦用于沒有中間總線空間且PCI Express插槽是唯一探頭接入點的平臺	推薦用于沒有中間總線空間且PCI Express插槽是唯一探頭接入點的平臺	推薦用于沒有中間總線空間且PCI Express插槽是唯一探頭接入點的平臺	推薦用于沒有中間總線空間、PCI Express插槽的平臺；或空間有限的應用	推薦用于任何P67SA00 系列探頭到高帶寬示波器的連接
連接目標系統	壓縮cSpring	壓縮cSpring	—	—	PCI Express 插槽	PCI Express 插槽	PCI Express 插槽	PCI Express 插槽	焊接	—
探頭負荷AC/DC	參閱PCIe3 LPA 說明手冊								—
電纜長度	1.8 m (6 英尺)								0.3 m (1 英尺)
