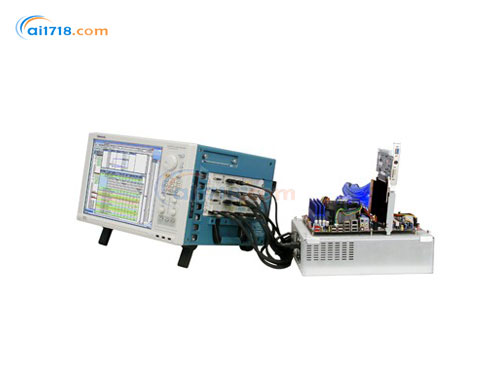

美國TEKTRONIX　TLA7012邏輯分析儀

型號：TLA7012邏輯分析儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） TLA7012邏輯分析儀由愛儀器儀表網代理，本產品是為當今*快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性的邏輯分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?模塊化TLA7012邏輯分析儀系列為當今*快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性
?只需一只探頭，即可定位難檢錯誤的源頭
?獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖
?泰克提供突破性的數字系統的分析工具
?使數字硬件和軟件設計人員的捕獲和分析的難以捕捉的，威脅產品開發時間表故障
?邏輯分析儀TLA7AC3提供您需要捕捉異常的速度
?加上對數據完整的、豐富的、直觀的顯示以及快速的數據吞吐量
?同時系列模塊的兼容性保護您的投資
?模塊化主機，支持TLA 邏輯分析儀和碼型發生器模塊
?TLA7012可以配置主或擴展主機，為滿足大量的總線和高通道數量要求提供解決方案
?為TLA 應用軟件提供了用戶熟悉的工作環境，提供了多部顯示器功能
?擴大了桌面查看能力，另外還提供了內置DVD-RW、硬驅和多個USB2.0 端口，可以擴容
?這兩種主機都標配可以更換的硬盤，提供了理想的安全解決方案，或使得各個團隊成員可以存儲個人設置和數據
?觸發輸入/ 輸出連接為其它外部?jī)x器提供了一個接口，如DPO示波器，以關聯測量結果

產品特點：
?102通道邏輯分析儀模塊，*高記錄長度每通道512Mb
?MagniVuTM 高精度定時采集技術提供20ps(50GHz)的時序分析精度，快速尋找和測量瞬變的定時問題
?*高支持156ps(6.4GHz)/512Mb 長度的定時分析
?同步采集數據有效窗口180ps，*高支持1.4GHz 以及*高3.0Gbps 數據的高性能狀態分析
?毛刺和建立時間/ 保持時間違規觸發幫助尋找瞬變的硬件問題
?跳變存儲(Transitional Storage)為低占空比信號擴展捕獲分析的捕獲時間長度
?通過同一個探頭對信號的探測，同時完成定時、狀態以及模擬信號的分析
?高密度探頭系統僅有0.5pF的負載，無需在板級提供連接器，*小化對電路的負載，是高速差分信號非常理想的探測方法
?通過觀察時間相關的數據、豐富的數據顯示格式，從問題的癥狀追蹤到問題產生的根源
?PCI Express Gen1 - Gen3，包括Gen3 協議，進行物理層分析，支持x1 - x16 的鏈路寬度
?采集速率高達8.0 GT/s，高達16 GB 的深存儲 (適用于x16 鏈路)
?完善的PCI Express 探測解決方案，包括中間總線、插槽內插器和焊接式連接器
?模塊化的主機結構，提供*大的靈活性和可擴展性
?*多支持6,528 條邏輯分析通道，48 條獨立總線
?豐富全面的微處理器和總線解碼解釋

產品應用：
?FPGA 調試和驗證
?MIPI 協議分析
?DDR2 和DDR3 調試和驗證
?信號完整性分析
?從協議層到物理層，進行PCI Express 調試
?芯片級驗證
?計算機系統驗證
?嵌入式系統調試和驗證
?微處理器/ 總線調試和驗證
?嵌入式軟件集成、調試和驗證

型號	通道	*大狀態時鐘速率	定時	定時分辨率
TLA7AC2	68 個通道	800 MHz	8 GHz	125 ps
TLA7012	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）
TLA7AC3	102 個通道	800 MHz	8 GHz	125 ps
TLA7016	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）
TLA7AC4	136 個通道	800 MHz	8 GHz	125 ps
TLA7BB2	68 個通道	1.4 GHz	50 GHz	20 ps
TLA7BB3	102 個通道	1.4 GHz	50 GHz	20 ps
TLA7BB4	136 個通道	1.4 GHz	50 GHz	20 ps
TL708EX	8 個 TekLink 儀器端口	-	-	-

探頭	說明
P6860	34 通道探頭，用于 TLA7000 邏輯分析儀；高密度壓縮技術；單端/差分時鐘，單端數據
P6910	34 通道通用探頭，用于 TLA7000 邏輯分析儀；單端/差分時鐘和數據；適合 0.100 in. 方針配置；飛線，焊接
P6960	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘
P6960DBL	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現通過單個探頭頭部對信號進行雙探測
P6960HCD	34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測
P6960HS	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；適用于更高靈敏度應用；單端數據，單端/差分時鐘
P6962	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2X Demux 優化；單端數據，單端/差分時鐘
P6962HCD	34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；四個 2x Demux（半通道）后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測
P6964	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 4X Demux 優化；單端數據，單端/差分時鐘
P6980	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端/差分?jǐn)?shù)據和時鐘
P6982	17 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2x Demux 優化；單端/差分?jǐn)?shù)據和時鐘
