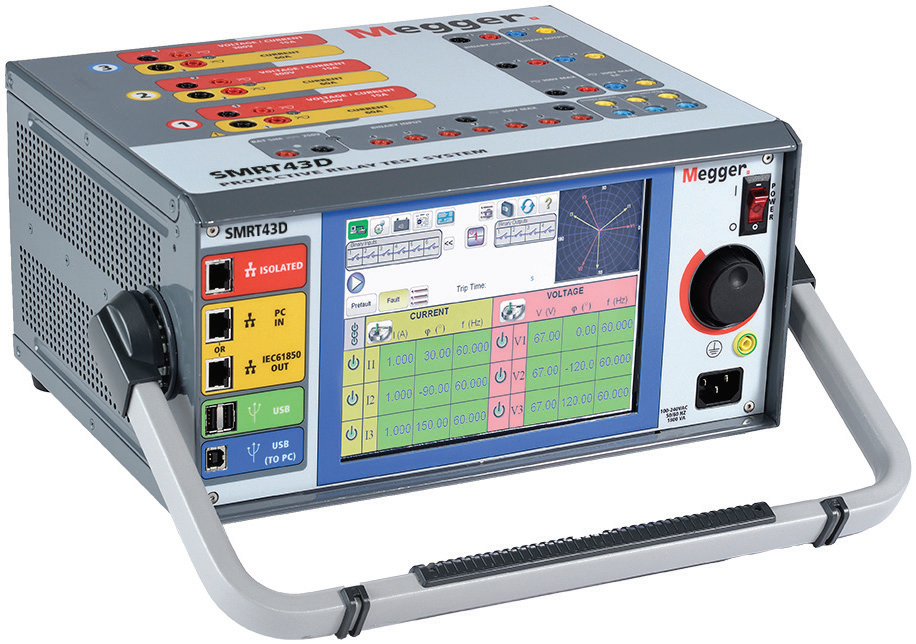

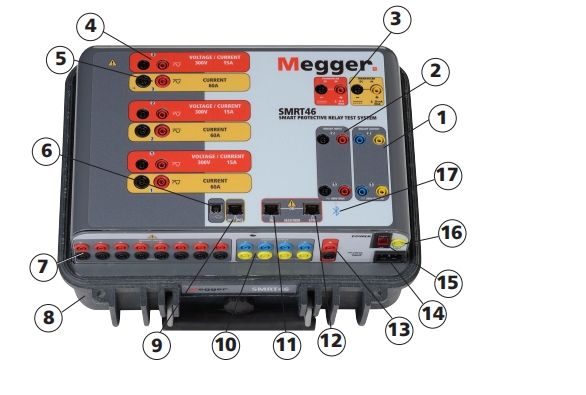

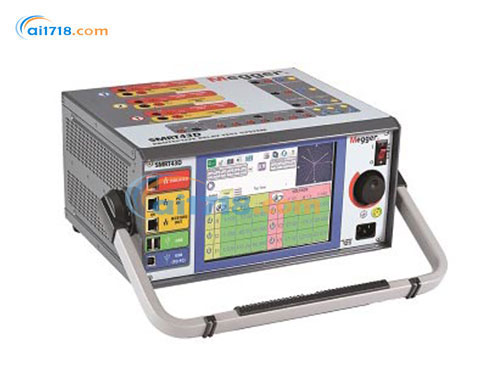

SMRT43D繼電保護測試儀規格

輸入電源

• 電壓范圍：90-264 伏交流電（AC）
• 相位：?jiǎn)蜗啵??）
• 頻率：50/60 赫茲（Hz）
• 功率：1800 伏安（VA）

輸出特性

所有輸出不受線路電壓和頻率突變的影響，且均經過穩壓處理，負載阻抗變化不會對輸出產生影響。每個輸出（VIGEN）模塊包含一個電壓放大器和一個電流放大器，所有放大器輸出均為隔離式或懸浮式。可根據選項要求，將 SMRT 系列設備的放大器公共回路連接至機殼接地端。

輸出電流源

配備三個 VIGEN 模塊的 SMRT43D 可提供*多三個電流源，每通道輸出電流和功率額定值均以交流電有效值（AC rms）和峰值功率額定值標注。

單通道輸出

占空比：30 安培（連續輸出）；45 安培（1.5 秒輸出）

三電流并聯輸出

兩電流串聯輸出

兩電流串聯時，合規電壓翻倍，可提供：

• 4.0 安培（A）@ 100 伏有效值（Vrms）
• *高 30 安培（A）@ 13 伏有效值（Vrms）

交流電壓輸出

SMRT43D 可提供三個 0-300 伏交 / 直流（AC/DC）電壓源，還可提供第四個交 / 直流電壓源，用作參考同步電壓或電池模擬器（詳見 “交 / 直流輔助電壓通道” 部分）。

電壓輸出量程及參數

占空比：連續輸出

PowerV? 電壓放大器 - 擴展功率范圍

SMRT43D 的電壓放大器在 150V 量程的 30-150 伏區間內呈現平穩功率曲線，可滿足高電流應用測試需求（如面板測試），也適用于對功率電壓源要求較高的老式機電式距離繼電器測試。

交 / 直流（AC/DC）輔助電壓通道

該通道可作為可變交流電壓源（用作極化或同步電壓源），或作為具有可變直流輸出電壓的電池模擬器。

交流（AC）參數

直流（DC）參數

相位角

• 量程：0.00-359.99 度（逆時針 / 順時針旋轉），或 0.00-±180.00 度
• 精度：50/60 赫茲（Hz）下，典型值 ±0.02°，*大值 ±0.25°

頻率

輸出模塊可提供可變頻率輸出，具體參數如下：

• 量程：直流（DC）；0.001-1000.000 赫茲（Hz）
• 瞬態信號：輸出放大器可提供直流（DC）至 10 千赫茲（kHz）的瞬態信號，用于播放 COMTRADE 格式文件
• 分辨率：0.001 赫茲（Hz）
• 精度：
  • 50/60 赫茲（Hz）、0-50°C 環境下，典型值 2.5 ppm，*大值 25 ppm
  • 交 / 直流輔助通道：50/60 赫茲（Hz）下，*大值 250 ppm

計量功能

觸摸屏可同時顯示測量的輸出量（如交流電流、交流電壓、直流電壓、直流電流、時間）。預設交 / 直流輸出可在啟動前顯示近似的電壓 / 電流輸出值，便于快速預設輸出參數。根據當前顯示的測試界面不同，還可顯示相位角、頻率、歐姆（Ω）、瓦特（W）、伏安（VA）和功率因數等參數。所有精度參數均基于 50/60 赫茲（Hz）、量程 10%-* 的條件下標注。

交流電壓幅值

• 精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
• 分辨率：0.01
• 測量方式：交流有效值（AC RMS）
• 量程：30 伏（V）、150 伏（V）、300 伏（V）

交流電流幅值

• 精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
• 分辨率：0.001/0.01
• 測量方式：交流有效值（AC RMS）
• 量程：30 安培（A）、60 安培（A）

直流電壓幅值

• 精度：典型值 0.1% 量程；*大值 0.25% 量程
• 分辨率：0.01
• 測量方式：有效值（RMS）
• 量程：30 伏（V）、150 伏（V）、300 伏（V）

直流電流幅值

• 精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
• 分辨率：0.001/0.01
• 測量方式：有效值（RMS）
• 量程：30 安培（A）

交 / 直流輔助電壓通道

• 交流精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程
• 直流精度：典型值 0.1% 量程；*大值 0.25% 量程
• 分辨率：0.01
• 測量方式：有效值（RMS）
• 量程：30 伏（V）、150 伏（V）（交 / 直流）、250 伏（V）（直流）

總諧波失真

50/60 赫茲（Hz）下，典型值小于 0.1%，*大值 2%

計時器

計時器 - 監視器輸入端口用于監視輸入信號并標記時間（類似事件順序記錄儀）。此外，二進制輸入控制可讓用戶執行 “與 / 或” 邏輯功能，并根據條件控制二進制輸出繼電器，實時模擬斷路器、跳閘、重合閘和載波控制操作。計時器可顯示秒（Seconds）或周波（Cycles），參數如下：

• 秒（Seconds）：0.0001-99999.9（自動量程）
• 周波（Cycles）：0.01-99999.9（自動量程）
• 精度：典型值 ±0.001% 讀數；0-50°C 環境下，*大值 ±2 *低有效位 + 0.005% 讀數

二進制輸入

• 功能：*多 10 個啟動 / 停止 / 監視門輸入，用于監視繼電器觸點或跳閘可控硅（SCR）的運行狀態，輸入門配備通斷指示燈（檢測到通斷時指示燈亮起）
• 擴展功能：除用作濕 / 干觸點外，二進制輸入可編程觸發二進制輸出序列
• 輸入額定值：*高 300 伏交 / 直流（AC/DC）

二進制輸出繼電器

SMRT43D 配備*多 6 個獨立的、電隔離的輸出繼電器觸點，可*模擬繼電器或電力系統輸入信號，實現對脫離電力系統的繼電器的全面測試。二進制輸出可模擬常開 / 常閉觸點，用于測試斷路器失靈保護方案，并可根據二進制輸入邏輯配置狀態變化。

1-4 號大電流輸出繼電器

• 交流額定值：*大電壓 400 伏（V）；*大電流 8 安培（A）；*大功率 2000 伏安（VA）
• 直流額定值：*大電壓 300 伏（V）；*大電流 8 安培（A）；*大功率 80 瓦特（W）
• 響應時間：<10 毫秒

5-6 號高速輸出繼電器

• 交 / 直流額定值：峰值電壓 400 伏（V）；*大電流 1 安培（A）
• 響應時間：典型值 <1 毫秒

波形存儲

每個輸出通道可存儲波形，按需播放。當通過全球定位系統（GPS）接收器外部觸發時，可實現存儲波形的端到端播放。每個通道*多可存儲 256,000 個采樣點。

保護功能

• 電壓輸出：具備短路和長時間過載保護
• 電流輸出：具備開路和過載保護

直流輸入（DC IN）端口（可選傳感器功能）

直流輸入電壓（DC IN Volts）

• 量程：0-±10 伏直流（DC）
• 精度：典型值 ±0.001% 讀數 + 0.005% 量程；*大值 ±0.003% 讀數 + 0.02% 量程
• 分辨率：0.001
• 測量方式：平均值

直流輸入電流（DC IN Amperes）

• 量程：0-±1 毫安直流（DC）；4-±20 毫安直流（DC）
• 精度：典型值 ±0.001% 讀數 + 0.005% 量程；*大值 ±0.003% 讀數 + 0.02% 量程
• 分辨率：0.001
• 測量方式：平均值

環境參數

• 工作溫度：32-122°F（0-50°C）
• 存儲溫度：-13-158°F（-25-70°C）
• 相對濕度：5%-90%（無冷凝）

合規標準

安全標準

• EN 61010-1

機械環境標準

• 沖擊：EN/IEC 60068-2-27
• 振動：EN/IEC 68-2-6
• 運輸?shù)洌篒STA 1A
• 自由跌落：EN/IEC 60068-2-32
• 傾倒 / 翻倒：EN/IEC 60068-2-31

電磁兼容性（EMC）標準

• 輻射：EN 61326-2-1、EN 61000-3-2/3、FCC 第 15 部分 A 類
• 抗擾度：EN 61000-4-2/3/4/5/6/8/11

重量

重量隨系統中輸出模塊的數量而變化，以下為三相測試系統的重量：

• 29.35 磅（13.2 千克 /kg）

尺寸

• 英制：13.25（寬）×6.75（高）×10.75（深）英寸
• 公制：337（寬）×172（高）×273（深）毫米

外殼與運輸箱

• 設備標配堅固金屬外殼，便于現場攜帶
• 可選配件：軟質運輸箱和硬質運輸箱
  • 軟質運輸箱：配備約 1 英寸（25.4 毫米）厚的緩沖墊，可提供中等程度的防雨、防塵、防振和防沖擊保護
  • 硬質運輸箱：設計堅固，適用于崎嶇地形和長距離運輸時保護設備
