美國MEGGER　SMRT46多相繼電器測試儀

型號：SMRT46多相繼電器測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SMRT46多相繼電器測試儀由愛儀器儀表網代理，SMRT46多相繼電器測試儀是一款輕型便攜式通用設備，能夠測試各種機電、固態和基于微處理器的保護繼電器、電機過載繼電器和其它類似保護設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

SMRT46多相繼電器測試儀簡介：
?SMRT46是一款輕型便攜式通用設備，能夠測試各種機電、固態和基于微處理器的保護繼電器、電機過載繼電器和其它類似保護設備。
?SMRT46是一款融合了小尺寸、輕重量和大功率的“智能”組合設備。
?SMRT46測試系統可以通過Megger智能觸摸屏界面? (STVI) 手持控制器中的 RTMS 軟件進行手動控制。
?STVI配有全彩高分辨率的高清大尺寸 TFT LED觸摸顯示屏，使用戶可以通過手動測試界面以及內置預設測試?yán)?，方便快捷地對大部分常見繼電器進行手動的穩態測試和動態測試。
?使用STVI后，幾乎所有類型保護的測試都無需再用到計算機。
?SMRT46的菜單界面和觸摸屏功能按鈕可以讓用戶可方便快捷地選擇所需的測試功能。
?測試結果可保存至 STVI，然后下載至 U 盤，便于傳輸或打印測試報告。
?對于全自動測試，SMRT46 可通過 Megger *可視測試軟件 (AVTS) 進行控制。AVTS 是一款兼容 Microsoft® Windows® XP®/Vista?/7/8 的軟件程序，用于管理 Megger 全新的 SMRT 測試系統測得的各項保護數據。

SMRT46多相繼電器測試儀特點：
?小巧、耐用、輕便、強大
?有無電腦均可操作
?手動操作直觀方便，具有智能觸摸屏界面
?大電流和高功率輸出
?每相 (60 Amps/300 VA rms)
?具有4個電壓通道和3個電流通道，電壓通道可被轉化為電流通道，從而提供1路電壓和6路電流
?動態、暫態和GPS衛星同步的端對端測試功能

?IEC 61850測試功能

SMRT46多相繼電器測試儀應用

測試系統可通過添加特定測試應用所需的電壓-電流、“VIGEN”模塊數量來定制，*多 3 個通道。例如，帶有三個VIGEN 模塊的 SMRT46 提供了對三相阻抗、定向電源、負序過流和其他需要三相四線星形連接源的設備的完整三相測試。第 4 個電壓通道提供交流參考/同步/極化電壓，或直流電池模擬器電壓源。
每個電流通道的額定電流為 32 Amps @ 200 VA rms 連續，而在短時間內高達 60 Amps @ 300 VA rms。對于測試?yán)^電器面板或機電繼電器，它具有從 4 到 32 安培的獨特平坦功率曲線，可確保始終為負載提供*大的順從電壓。每相的*大順從電壓為 50 伏均方根，兩個串聯通道提供100 伏電壓以測試高阻抗繼電器。三個并聯電流可在 600 VA 時提供高達 12 安培的測試電流，用于以高倍數的抽頭額定值測試接地過流繼電器。
通過三個并聯電流，它可以在 900 VA 下提供高達 180 安培的電流，用于測試所有瞬時過流繼電器。每個電壓通道可以在 150 VA 的輸出功率下提供 0- 30/150/ 300 伏的可變輸出。自動范圍變化是在運行中和負載下完成的。對于測試一組繼電器或較舊的機電阻抗繼電器，它具有 30 到 150 伏的獨特平坦功率曲線，可確保始終為負載
提供*大輸出功率。將VIGEN電壓通道轉換為電流，一個三通道單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波制動變壓器差動繼電器。

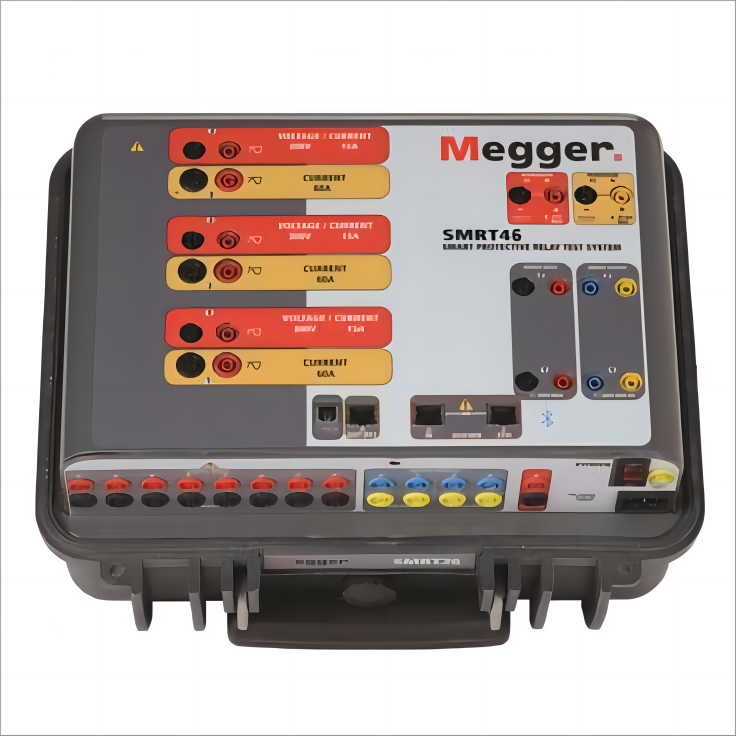

SMRT46多相繼電器測試儀

1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 300 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出: *多 3 個通道 150 VA 時 300 V，可轉換為每相
120 VA 時 15 A 的電流。
5.電流輸出: *多 3 個通道 60 安培，每相 300 VA。在 900
VA 單相時高達 180 安培。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。
以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 安培。開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 安培。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。

應用選擇指南

按 IEEE 設備編號分類的保護繼電器	SMRT46 和 46D（單通道）	SMRT46 和 46D（雙通道）	SMRT46 和 46D（三通道）
2（延時繼電器）	-	-	-
21（單相距離繼電器）	√	√	√
21（三相開口三角形距離繼電器）	-	√	√
21（三相星形連接距離繼電器）	-	-	√
24（伏 / 赫繼電器）	√	√	√
25（同步繼電器）	-	√	√
27/59（欠壓 / 過壓繼電器）	√	√	√
32（單相方向性功率繼電器）	√	√	√
32（三相開口三角形方向性功率繼電器）	-	（√）	√
37/76（直流欠壓 / 過壓 / 過流繼電器）	√	√	√
40（失磁繼電器）	√	√	√
46（相平衡電流繼電器）	√	√	√
46N（負序過流繼電器）	√	√	√
47（開口三角形相序電壓繼電器）	-	（√）	√
50（瞬時過流繼電器）	*大 75 A	*大 150 A	*大 225 A
51（延時過流繼電器）	*大 37 A	*大 77 A	*大 111 A
55（功率因數繼電器）	√	√	√
60（開口三角形電壓 / 電流平衡繼電器）	單相	-	√
67（方向性過流繼電器）	√	√	√
67N（接地方向性過流繼電器）	√	√	√
78（失步繼電器）	√	√	√
79（重合閘繼電器）	√	√	√
81（頻率繼電器）	√	√	√
85（載波或?qū)б€繼電器）	√	√	√
87（差動繼電器）	√	√	√
91（開口三角形電壓方向性繼電器）	-	（√）	√
92（開口三角形電壓及功率方向性繼電器）	-	（√）	√
94（跳閘繼電器）	√	√	√

手動操作

繼電器測試管理軟件（RTMS）與智能觸摸視圖界面（STVI）觸摸屏配合使用，用戶可快速便捷地執行手動、穩態和動態測試。RTMS 設計符合人體工程學，配備控制旋鈕和觸摸屏，使用極為簡便。

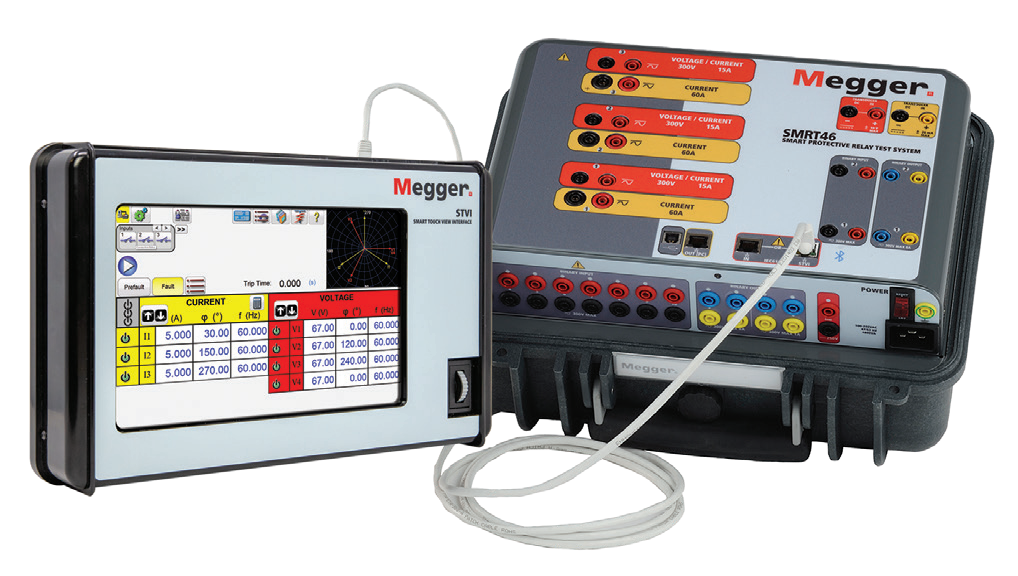

配備 STVI 的 SMRT46 設備

RTMS *顯著的特點是為用戶提供了一種極為簡便的手動測試方式，無論是調試還是維護，從簡單的過流繼電器到當今*復雜的繼電器均可適用。借助內置計算機操作系統和觸摸屏，手動操作得以簡化。使用 STVI 控制器和 RTMS 測試幾乎所有類型的繼電器時，無需額外連接計算機。設備配備增強型圖形、直觀的菜單屏幕和觸摸屏圖標按鈕，可快速便捷地選擇所需的測試功能。

功能與優勢
配備大尺寸彩色 TFT LCD 觸摸屏的 STVI：易于使用和讀?。词乖谥鄙潢柟庀拢?，顯示屏可手動控制測試裝置。色彩對比突出關鍵信息，減少繼電器測試中的人為誤差和時間成本。
恒定功率輸出：電流放大器在測試過程中持續為負載提供*大合規電壓，且可在帶載狀態下自動切換量程。這能確保更準確的測試結果，且無需關閉輸出即可切換量程，節省時間。在許多情況下，恒定功率輸出無需將電流通道并聯和 / 或串聯即可測試高負載繼電器，同樣節省時間。
高輸出電流：SMRT46 和 46D 每相連續輸出可達 200 VA、32 A，占空比 1.5 秒時輸出可達 319 VA、60 A。三個電流放大器并聯可提供*大 957 VA、180 A 的輸出，用于測試所有瞬時過流繼電器。
PowerV? 電壓放大器大功率輸出：SMRT46 和 46D 在較低的關鍵測試電壓（30-150 V）下，電壓通道可提供高伏安輸出。對于希望一次性測試整個繼電器面板或特定老式機電式阻抗繼電器的用戶而言，使用伏安額定值較低的電壓放大器無法實現此類測試。
STVI 高分辨率與高精度：帶測量功能的輸出端和計時器精度極高，輸出值與顯示值完全一致。
RTMS 圖形化界面與直觀導航：全新的測試圖形和直觀的屏幕導航功能縮短測試時間，減少人為誤差。
STVI 內部存儲器：可存儲測試設置屏幕和測試報告，減少測試時間和文書工作。
穩態與動態測試能力：SMRT46 和 46D 可通過手動控制或計算機控制，對保護繼電器進行穩態和動態測試，包括帶直流偏移和諧波的可編程波形測試。
數字輸入與輸出：*多 10 個可編程輸入和 6 個可編程輸出，可與輸出電壓和電流實時實現定時和邏輯操作?？赏ㄟ^布爾邏輯對二進制輸入進行編程，用于更復雜的電力系統仿真，相當于低成本的閉環電力系統仿真器。
斷路器仿真器：二進制輸出可提供可編程的常閉和常開觸點，模擬斷路器操作，用于測試重合閘繼電器。可輕松測試操作順序、定時和鎖定功能。
暫態測試功能：SMRT46 和 46D 可通過回放數字記錄的故障數據或 EMTP/ATP 仿真數據（符合 IEEE-C37.111 / IEC 60255-24 COMTRADE 標準格式），執行驗收測試或故障排查測試。
端到端測試功能：將 RTMS 序列發生器測試與美捷特 MGTR GPS 衛星接收器（或輸入到 1 號二進制輸入的合適 IRIG-B 時碼源）配合使用，SMRT46 和 46D 可執行衛星同步端到端測試。
多相測試功能：SMRT46 和 46D 可與 SMRT1 單相設備（或其他 SMRT 設備）互聯，增加測試電流通道數量，用于測試多相母線差動保護方案。例如，一臺三通道 SMRT46 可與另外四臺 SMRT46 設備互聯，*多可提供 30 個電流通道。
SMRT46 以太網端口：PC/61850 以太網端口是主要的計算機連接端口，提供高速計算機接口，可用于連接 IEC 61850 變電站總線；OUT 以太網端口主要用于多臺 SMRT 設備互聯，實現同步多設備操作；STVI PoE（以太網供電）端口用于連接 STVI。
SMRT46D 以太網端口：PC IN 端口是主要的計算機連接端口；OUT 以太網端口主要用于多臺 SMRT 設備互聯以實現同步多設備操作，也可用于連接 IEC 61850 變電站總線；ISOLATED（隔離）以太網端口在測試 IEC 61850 設備時提供安全隔離（適用于要求與 IEC 61850 變電站總線實現安全隔離的客戶）。
即時故障指示：當輸出的幅值或波形因短路、開路或熱過載出現故障時，音頻和視覺*報會立即觸發。
IEC 61850 與美捷特 GOOSE 配置器：若 SMRT 硬件中啟用 IEC 61850 GOOSE 選項，美捷特 GOOSE 配置器（MGC）可將 SMRT 測試裝置的二進制輸入和輸出映射到所需的 GOOSE 報文。GOOSE 報文可從可用的 SCL（變電站配置語言）文件中讀取，也可通過掃描變電站網絡以查找可用的已發布 GOOSE 報文來自動檢測（此掃描過程稱為 GOOSE “嗅探”）。MGC 還提供*網絡故障排查功能，如通過 GOOSE 合并 / 比較功能，將網絡上可用的 GOOSE 報文與 SCL 文件中描述的 GOOSE 報文進行比較；在 IEC 61850 變電站的工廠驗收測試（FAT）中，這也是驗證所提供 SCD 文件中水平通信描述（GOOSE）的強大工具，此類驗證也稱為 GOOSE 一致性檢查。
IEC 61850 9-2 LE 與美捷特采樣值分析儀（SVA）：若 SMRT 硬件中啟用 IEC 61850 9-2 LE 采樣值選項，采樣值分析儀（SVA）可作為測試工具，*多可配置 3 個符合 IEC 61850 9-2 LE *版標準的采樣值（SV）流，用于數字變電站的過程總線應用。根據 IEC 61850 9-2 LE 指南，SMRT 可提供 3 個 SV 數據流，每個數據流包含 4 個電壓和 4 個電流。采樣值（SV）采用發布 / 訂閱機制，通過以太網幀傳輸電流和電壓的數字化值。在數字變電站環境中，合并單元通常用于將電流互感器和電壓互感器的模擬信號轉換為數字?jǐn)?shù)據包流，對于 50 Hz 和 60 Hz 系統，均為每周期 80 個采樣點（符合 IEC 61850 9-2 LE 標準）。在此場景下，合并單元充當 SV 發布者，支持該協議的繼電器可充當 SV 訂閱者以接收數據包。繼電器中的數字信號處理器可處理測量數據，并根據算法采取相應操作。借助 SMRT 對基于采樣值（SV）的保護繼電器進行功能測試，是驗證此類系統的*步。啟用 SV 選項后，SMRT 可直接向繼電器注入 SV 流，模擬合并單元的功能；此外，SMRT 還可連接到網絡，用作 SV 流監控工具。SMRT 的 OUT（PC）或 IN 端口均可支持*多 3 個采樣值流的訂閱 / 發布。使用 IEC 61850 9-2 LE 采樣值選項的*低硬件要求：SMRT VIGEN 引導程序版本 ≥1.052，固件版本 6.259 或更高。
低電平羅氏線圈模式：在低電平羅氏線圈模式下，電流通道將從電流源轉換為毫伏源，可模擬羅氏線圈的低電平電壓源輸出。MLLA（低電平適配器）可對美捷特 SMRT 系列測試裝置*新版電壓 / 電流發生器的低電平輸出進行濾波，并通過合適的接口電纜實現低電平輸出與被測設備的連接（有關訂貨信息和設備兼容性，請參見 MLLA 產品數據表）。
低電平輸出能力2/3：電流發生器可提供 0-50 mA 滿量程的極低電流輸出，或啟用電壓輸出模式以模擬羅氏線圈的輸出。在羅氏線圈模式下，電流通道將從電流源轉換為電壓源，可模擬羅氏線圈的低電平電壓源輸出。羅氏線圈輸出有三個量程：2 V、10 V 和 40 V。在 50 mA 模式下，反饋回路可在低至 5 mA 的測試電流下保持工作，能夠測試發電機防倒轉繼電器和網絡繼電器（此類繼電器的設定值可低至 7.5-10 mA）。
可變電壓閾值2/3：可變電壓閾值可啟動或停止計時器。施加或移除交流或直流電壓時，導通指示器會亮起（施加時）或熄滅（移除時）。1 號和 2 號二進制輸入支持可編程電壓閾值，量程為 5-150 V 交 / 直流。
開放式通信架構：SMRT46 和 46D 可與第三方軟件配合使用，實現更靈活的自動控制。

SMRT46多相繼電器測試儀訂購信息
SMRT46多相繼保測試儀隨附軟件	零件號
帶有 RTMS 應用程序 CD 的 AVTS Basic	84978
軟件選項
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD	1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD	1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤	1002-102
描述	貨號
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。套管測試線，一根紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-172
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-780
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測試引線一起使用	1002-286

SMRT46多相繼電器測試儀規格

1. 輸入電源

90-264 V 交流，單相，50/60 Hz，1800 VA。

2. 輸出

所有輸出不受線路電壓和頻率突變的影響，且均經過穩壓處理，負載阻抗變化不會影響輸出。每個輸出（VIGEN）模塊包含一個電壓放大器和一個電流放大器，電壓放大器可轉換為電流源。因此，一個放大器模塊可用于測試單相電流差動繼電器（包括帶諧波制動的繼電器）。

3. 輸出電流源

配備 3 個 VIGEN 模塊的 SMRT46 和 46D *多可提供 6 個電流源：3 個大電流 / 大功率電流源，以及 3 個由可轉換電壓通道提供的小電流 / 大功率電流源。每通道輸出電流和功率額定值以交流有效值和峰值功率額定值標注。

（1）每通道輸出

輸出電流	功率	*大電壓（V）
50 mA 2	5 VA	10.0 V 有效值
1 A	5 VA	15.0 V 有效值
4 A	200 VA（峰值 282 VA）	50.0 V 有效值
15 A	200 VA（峰值 282 VA）	13.34 V 有效值
32 A	200 VA（峰值 282 VA）	6.25 V 有效值
60 A	319 VA（峰值 430 VA）	5.32 V 有效值
直流 200 W	-	-

占空比：32 A 連續輸出；60 A 輸出時占空比為 1.5 秒（或 90 個周期）。

（2）三個電流通道并聯

輸出電流	功率	*大電壓（V）
12 A	600 VA（峰值 848 VA）	50.0 V 有效值
45 A	600 VA（峰值 848 VA）	13.4 V 有效值
96 A	600 VA（峰值 848 VA）	6.25 V 有效值
180 A	957 VA（峰值 1290 VA）	5.32 V 有效值

（3）交流低電平羅氏線圈輸出（可轉換電流通道）2/3

每個電流通道可提供以下電壓輸出，分為多個量程：

輸出電壓	*大電流（I）
0-2 V 有效值	10 mA
0-10 V 有效值	100 mA
0-40 V 有效值	25 mA

占空比：連續輸出。

（4）兩個電流通道串聯

兩個電流通道串聯時，合規電壓翻倍，可提供 4 A、100 V 有效值輸出，以及*高 32 A、12.5 V 有效值輸出。

（此處插入圖 3：電流輸出功率曲線，顯示單相交流、三相并聯電流等工況下的輸出功率與輸出電流關系）

4. 電流放大器 —— 擴展功率范圍

SMRT46 和 46D 的電流放大器每相具有 4-32 A 的獨特平坦功率曲線，可測試機電式高阻抗繼電器和其他高負載應用；短時輸出可擴展至 319 VA 有效值、60 A。

5. 交流電壓輸出

SMRT46 和 46D 可提供 3 個 0-300 V 交 / 直流電壓源，還可提供第 4 個交 / 直流電壓源，用作參考同步電壓或電池模擬器（參見交 / 直流輔助電壓通道部分）。

輸出額定值按以下量程標注：

輸出電壓	功率	*大電流（I）
2 V 2	0.02 VA	10 mA
30 V	150 VA	5 A
150 V	150 VA	可變 ?
300 V	150 VA	0.5 A
直流 150 W	-	-

占空比：連續輸出。

（此處插入圖 4：電壓輸出功率曲線，顯示單相交流、三相交流等工況下的輸出功率與輸出電壓關系）

6. PowerV? 電壓放大器 —— 擴展功率范圍

SMRT46 和 46D 的電壓放大器在 150 V 量程下具有 30-150 V 的平坦功率曲線，可測試大電流應用（如面板測試）和老式機電式距離繼電器（此類繼電器需要更高功率的電壓源才能正常測試）。

7. 電流模式下的電壓放大器

電壓通道可轉換為電流源，輸出能力如下。輸出功率額定值以交流有效值和峰值功率額定值標注：

輸出電流	功率	*大電壓（V）
5 A	150 VA（峰值 212 VA）	30.0 V 有效值
15 A	120 VA	8.0 V 有效值

占空比：5 A 連續輸出；15 A 輸出時占空比為 1.5 秒（或 90 個周期）。

8. 相角、電壓與電流

量程：0.00-359.99 度（逆時針或順時針旋轉），或 0.00-±180.00 度。
精度：典型值 ±0.02°；50/60 Hz 時保證值 < 0.1°。
分辨率：0.001°。

9. 頻率

輸出模塊可提供可變頻率輸出，量程和精度如下：

量程：直流；0.001-1000.000 Hz；輸出放大器可提供直流至 10 kHz 的暫態信號，用于回放符合 IEEE-C37.111 標準 COMTRADE 文件的暫態數據。
分辨率：0.001 Hz。
頻率精度：典型值 2.5 ppm；0-50°C、50/60 Hz 時*大 25 ppm；交 / 直流輔助通道：50/60 Hz 時*大 250 ppm。

10. 總諧波失真

50/60 Hz 時，典型值 < 0.1%，*大值 2%。

11. 測量功能

觸摸屏可同時顯示測量的輸出量，如交流電流、交流電壓、直流電壓、直流電流和時間。預設交流和直流輸出可在啟動前顯示近似的電壓 / 電流輸出值，為輸出預設提供快速便捷的方法。根據當前查看的測試屏幕，還可顯示相角、頻率、電阻、功率（瓦特）、伏安（VA）和功率因數等其他數值。精度標注條件：量程的 10%-*，溫度 25°C±5°C，頻率 50-60 Hz。

（1）交流電壓幅值

精度	典型值：±0.05% 讀數 + 0.02% 量程；*大值：±0.15% 讀數 + 0.05% 量程
分辨率	0.01 V
測量方式	交流有效值
量程	30 V、150 V、300 V

（2）直流電壓幅值

精度	典型值：0.1% 量程；*大值：0.25% 量程
分辨率	0.01 V
測量方式	有效值
量程	30 V、150 V、300 V

（3）交流低電平電壓輸出 2

量程	2 V
精度	0-1 V：典型值 0.5 mV，保證值 1 mV；1-2 V：典型值 0.5 mV，保證值 2 mV
分辨率	0.001 V
測量方式	交流有效值

（4）交流低電平羅氏線圈輸出（可轉換電流通道）2/3

量程：2 V、10 V、40 V
精度：2 V 量程 ——0-1 V：典型值 0.5 mV，保證值 1 mV；1-2 V：典型值 0.5 mV，保證值 2 mV；10 V、40 V 量程 —— 典型值 ±0.05% 讀數 + 0.02% 量程；保證值 ±0.15% 讀數 + 0.05% 量程
分辨率：0.001 V
測量方式：交流有效值

（5）交流低電平電壓輸出（帶 MLLA 適配器）

量程：2 V、30 V
精度：0-1 V：典型值 0.5 mV，保證值 1 mV；>1 V：典型值 0.5 mV，保證值 2 mV
分辨率：0.001 V
測量方式：交流有效值

（6）交流電流幅值

精度	典型值：±0.05% 讀數 + 0.02% 量程；*大值：±0.15% 讀數 + 0.05% 量程
分辨率	0.001 A/0.01 A
測量方式	交流有效值
量程	32 A、60 A

（7）交流小電流 2

量程：50 mA
精度：典型值 ±0.5 mA，保證值 ±1 mA
分辨率：0.0001 A
測量方式：交流有效值

（8）直流電流幅值

精度	典型值：±0.05% 讀數 + 0.02% 量程；*大值：±0.15% 讀數 + 0.05% 量程
分辨率	0.001 A/0.01 A
測量方式	有效值
量程	30 A

（9）交流電流模式下的可轉換源

分辨率：0.001 A（取較大值）
測量方式：交流有效值
量程：5 A、15 A

12. 計時器

計時器 - 監控器輸入用于監控輸入并為輸入加時間戳（類似事件順序記錄儀）。此外，二進制輸入控制允許用戶執行邏輯和 / 或功能操作，并根據條件控制二進制輸出繼電器，實時模擬斷路器、跳閘、重合閘和載波控制操作。“計時器” 功能以 “秒” 或 “周期” 為單位顯示，量程和分辨率如下：

秒：0.0001-99999.9（自動量程）
周期：0.01-99999.9（自動量程）
精度：典型值 ±0.001% 讀數 ±2 *低有效位；0-50°C 時*大值 ±0.005% 讀數

13. 二進制輸入 —— 啟動 / 停止 / 監控門控

*多 10 個獨立的 galvanically 隔離輸入，用于監控繼電器觸點或跳閘可控硅（SCR）的操作，輸入門控配有導通指示燈，檢測到導通時指示燈亮起。除用作有源 / 無源觸點外，二進制輸入還可編程觸發二進制輸出序列。

輸入額定值：*高 300 V 交 / 直流
可變電壓閾值：量程 5-150 V 交 / 直流；精度 ——5-30 V：±3 V；31-150 V：±6 V

14. 二進制輸出繼電器

SMRT46 和 46D *多配備 6 個獨立的 galvanically 隔離輸出繼電器觸點，可*模擬繼電器或電力系統輸入，對從電力系統中拆除的繼電器進行全面測試。二進制輸出可模擬常開或常閉觸點，用于測試斷路器失靈保護方案，并可根據二進制輸入邏輯配置狀態變化。

（1）1-4 號大電流輸出繼電器

交流額定值：*大 400 V，*大電流 8 A，*大 2000 VA
直流額定值：*大 300 V，*大電流 8 A，80 W
響應時間：<10 ms

（2）5-6 號高速輸出繼電器

交 / 直流額定值：峰值 400 V，*大電流 1 A
響應時間：典型值 < 1 ms

15. 波形存儲

每個輸出通道可存儲波形，按需回放。通過 GPS 接收器外部觸發時，可對存儲的波形進行端到端回放。每個通道*多可存儲 256,000 個采樣點。

16. 保護功能

電壓輸出具備短路和長時間過載保護；電流輸出具備開路和過載保護。

17. 直流輸入（可選傳感器功能）

（1）直流輸入電壓

量程：0-±10 V 直流
精度：典型值 ±0.001% 讀數 + 0.005% 量程；*大值 ±0.003% 讀數 + 0.02% 量程
分辨率：0.001 V
測量方式：平均值

（2）直流輸入電流

量程：0-±1 mA 直流；0-±20 mA 直流
精度：典型值 ±0.001% 讀數 + 0.005% 量程；*大值 ±0.003% 讀數 + 0.02% 量程
分辨率：0.001 mA
測量方式：平均值

18. 交 / 直流輔助電壓通道

交 / 直流輔助電壓通道可作為可變交流電壓源（用作極化或同步電壓源），或作為具有可變直流輸出電壓的電池模擬器。

（1）交流量程

量程	功率	*大電流（I）
30 V	100 VA	3.33 A
150 V	100 VA	0.67 A

分辨率：0.001 V
測量方式：交流有效值
精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程

（2）電池模擬器

當輔助電壓通道用作電池模擬器時，可選擇 4 種常用電壓等級：24 V、48 V、125 V 和 250 V，或選擇 5-250 V 的可變直流輸出（功率 100 W，*大電流 4 A），可為配備冗余電源的繼電器供電。

直流量程	功率	*大電流（I）
30 V	100 W	3.33 A
250 V	100 W	0.4 A

直流精度：典型值 < 1%，保證值 < 5% ±1 V
隔離與保護：電池模擬器與其他輸出采用 galvanically 隔離，具備短路和過載保護。

19. 環境適應性

工作溫度	14-122 °F（-10-50 °C）
存儲溫度	-13-158 °F（-25-70 °C）
相對濕度	5%-95% RH（無冷凝）

20. 合規標準

安全	EN 61010-1
沖擊	EN/IEC 60068-2-27
振動	EN/IEC 60068-2-6
運輸?shù)?/span>	ISTA 1A
自由跌落	EN/IEC 60068-2-32
傾倒 / 翻倒	EN/IEC 60068-2-31

21. 電磁兼容性

發射	EN 61326-2-1、EN 61000-3-2/3、FCC 第 15 部分 B 類
抗擾度	EN 61000-4-2/3/4/5/6/8/11

22. 重量

SMRT46：帶蓋子 28.7 磅（13.00 千克）；不帶蓋子 26.5 磅（12.02 千克）
SMRT46D：30.09 磅（13.65 千克）

23. 尺寸

SMRT46：帶蓋子 —— 寬 14.2 英寸 × 高 7.8 英寸 × 深 11.9 英寸（寬 360 毫米 × 高 197 毫米 × 深 302 毫米）；不帶蓋子 —— 寬 14.2 英寸 × 高 7.3 英寸 × 深 11.9 英寸（寬 360 毫米 × 高 185 毫米 × 深 302 毫米）
SMRT46D：寬 13.25 英寸 × 高 6.75 英寸 × 深 10.75 英寸（寬 337 毫米 × 高 172 毫米 × 深 273 毫米）

24. 外殼與運輸箱

SMRT46：配備堅固的玻璃纖維增強塑料外殼，便于現場攜帶。
SMRT46D：配備堅固的金屬外殼，便于現場攜帶。
IEC 外殼防護等級：IP30
可選運輸箱：SMRT46 和 46D 可選用硬殼運輸箱，設計堅固，可在崎嶇地形和長途運輸中保護設備；SMRT46D 還可選用軟殼運輸箱，配備約 1 英寸厚的襯墊，可提供中等程度的防雨、防塵、防振和防沖擊保護。

MEGGER SMRT46多相繼電器測試儀

我們是這樣為您服務的

1、技術溝通，初步判斷問題電話與客戶進行初步溝通、了解并初步判斷儀器
所出現的故障問題。
2、簽訂維修協議由我公司向客戶發送儀器維修協議，客戶需如實
填寫內容并回傳以便我司對儀器做進一步判斷。
3、客戶郵寄儀器客戶可按照我司地址郵寄儀器，并將快遞單拍、
照發送至您的專屬客服進行備案。
4、詳細診斷機器故障我司收到郵寄儀器后會對郵寄的儀器進行拍照、
并開箱檢驗，對儀器做進一步故障判斷。
5、支付維修費用如客戶儀器在保修期內，我司不收取任何維修費，
如客戶儀器在保修期外，我司會適當收取維修費。
6、郵寄儀器給客戶我司將維修好的儀器按客戶地址進行拍照并郵寄，自此
雖維修協議終止，但我司將提供終身免費答疑及技術指導。
