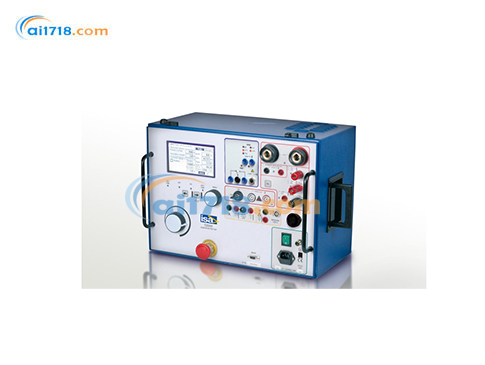

意大利ISA T 2000電流互感器測試儀由愛儀器儀表網代理，本產品可以執行許多不同的測量，例如飽和度，比率和極性測試以及CT繞組電阻測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

T 2000電流互感器測試儀產品簡介：
?T 2000電流互感器測試儀可以執行許多不同的測量，例如飽和度，比率和極性測試以及CT繞組電阻測試。
?T 2000電流互感器測試儀以其高精度和便攜性而受到電氣工程師的高度評價。

T 2000電流互感器測試儀產品特點：

• 多功能系統，用于測試變電站設備，如：電流、電壓和功率變壓器，過電流保護繼電器，電能表和傳感器

• 一次注入測試能力

• 3000 V AC 高壓測試

• 生成高達800 A（可選：2000 - 3000 - 4000 A）

• 微歐表功能（可選）：高達400 A DC

• 大圖形顯示屏

• 測試結果和設置保存在本地存儲器中

• RS232接口用于PC連接

• 緊湊輕便

應用

下表列出了可以在電流互感器（CT）和電壓互感器（VT）、功率變壓器（PT）、接地網（GR）上執行的測試。

描述

T 2000 是變電站調試和維護期間所有測試操作的獨特解決方案，因為它允許執行過電流繼電器、電流和電壓互感器的測試。此外，T 2000 還集成了強大的多功能表和相位角表，以及示波器功能。

其他設備
定時器
傳感器
電能表

一次電流注入測試儀

電流互感器測試

• CT 變比和極性 - 電壓法
  輸出：90V, 250V 或 3000 V AC
  測量：10 V AC

• CT 變比、極性和負載 - 電流法
  輸出：800 A AC
  測量：10 A AC, 10 V AC

• CT 負載二次側：
  輸出：10 A 或 40 A AC
  測量：10 V AC

• CT 勵磁曲線
  輸出：90V, 250V 或 3000 V AC
  內部測量

 T 2000

• 繞組電阻
  輸出：6 A DC
  測量：10 V DC

text{[01] 繞組或負載電阻} ]

• 耐壓測試
  輸出：3000 V AC
  內部測量

text{[01] 耐壓測試} ]

VAC $\text{1700}$ V

電壓互感器測試

• VT 變比和極性
  輸出：3000 V AC
  測量：低或高交流電壓 - 10 V AC 或 600 V AC

text{變比和極性} ]

• VT 負載
  輸出：10 A AC
  測量：低或高交流電壓 - 10 V AC 或 600 V AC

text{負載二次側} ]

• 耐壓測試
  輸出：3000 V AC
  內部測量

text{耐壓測試} ]

一次電流注入測試儀

• 電子電壓互感器的變比
  輸出：3000 V AC
  測量：10 V AC

電子電壓互感器
標稱值
結果
標稱值 10000 V
V一次 2500 V
V二次 0.265 V
二次電壓 100 V
變比 9803
變比 % 2.00
誤差
極性 OK
保存
外部 V10V
外部 V600V

功率變壓器測試

• 每抽頭變比
  輸出：3000 V AC
  測量：低或高交流電壓 - 10 V AC 或 600 V AC

每抽頭變比
標稱值
結果
標稱值 1300 V
V一次 1500 V
二次電壓 100 V
V二次 2.5
V二次 1.57 V
外部 V10V
外部 V600V
變比 160.0725
變比 % 1.000453
保存
誤差

• 靜態和動態抽頭切換器電阻測試
  輸出：6 A DC
  測量：10 V DC

11 抽頭切換器觸點電阻
外部 V 3.15 V
內部 I 2.41 A
電阻 1.45 A
時間 50 ms
跳閘 3.35 Ω
保存
測試
mB

保護繼電器測試

• 一次注入
  輸出：800 A
  輸入：定時器

IAC 605.0 A
AC 輔助 57.8 V
DC 輔助 110.0 V
時間 10.50 s

外部 I ...
外部 V ...

• 二次注入
  輸出：800 A, 40 A 或 10 A
  輸入：定時器

IAC 9.75 A
AC 輔助 57.8 V
DC 輔助 110.0 V
時間 1.533 s

外部 I ...
外部 V ...

T 2000

系統描述

T 2000 包括一個多路發生器，具有六個輸出：高交流電流；低交流電流；低直流電流；電流脈沖；高交流電壓；低交流電壓。所選輸出可調節并在大圖形LCD顯示屏上顯示。通過多功能控制旋鈕和圖形LCD顯示屏，可以進入MENU模式，該模式允許控制所有功能，并使T 2000 成為功能*強大的測試設備，具有手動和自動測試能力，并可通過RS232接口將測試結果傳輸?shù)絇C。這些結果可以通過強大的TDMS軟件記錄、顯示和分析，該軟件適用于所有WINDOWS版本，從WINDOWS 98開始。

注意：WINDOWS 是 MICROSOFT 公司的商標。

其他功能包括：

• 示波器功能：可以顯示測量的電流和電壓波形；

• 兩個獨立的測量輸入，用于電流和電壓，每個輸入具有高和低輸入，允許測量CT或VT輸出或任何其他源；

• 可選的熱敏打印機可以立即打印CT飽和曲線和其他測試結果；

• 儀器安裝在可運輸?shù)匿X制箱中，配有可拆卸的蓋子和手柄，便于運輸。

技術規格

發生器有六個輸出：高交流電流；低交流電流；低直流電流；電流脈沖；高交流電壓；低交流電壓。輸出調節通過旋鈕進行。
以下規格適用于這些輸出的單獨使用。

高交流電流輸出

應用：

• CT測試：變比、極性、負載

• 一次注入

• 繼電器測試：機電式（高功率）和數字式（低功率）

低交流電流輸出

應用：

• CT測試：負載，二次側

• VT測試：過電流保護

• 過電流繼電器測試

高功率范圍

低功率范圍

低直流電流輸出

應用：

• CT測試：繞組電阻，負載電阻

• PT測試：抽頭切換器觸點電阻

電流脈沖輸出

應用：

• CT測試：脈沖法極性測試

• 電流范圍：0 至 10 A 峰值
