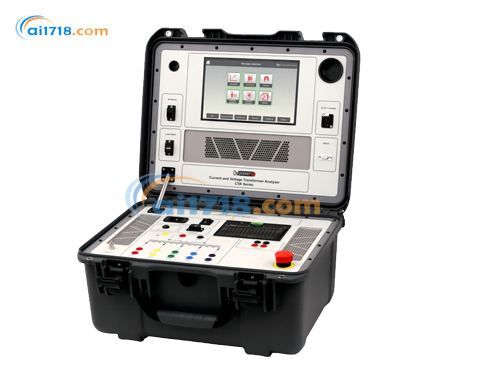

瑞典DV POWER　CVA500電流電壓互感器分析儀

型號：CVA500電流電壓互感器分析儀

品牌：瑞典DV POWER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造?！癉V- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典DVPOWER CVA500電流電壓互感器分析儀由愛儀器儀表網代理，CVA500新的強大的DV電源電流和電壓互感器分析儀CVA500具有10.1英寸大觸摸屏，代表了一種進化測試技術，提供用戶友好和快速執行電流互感器（CT）、電壓互感器（VT）和電容式電壓互感器（CVT）的全范圍測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

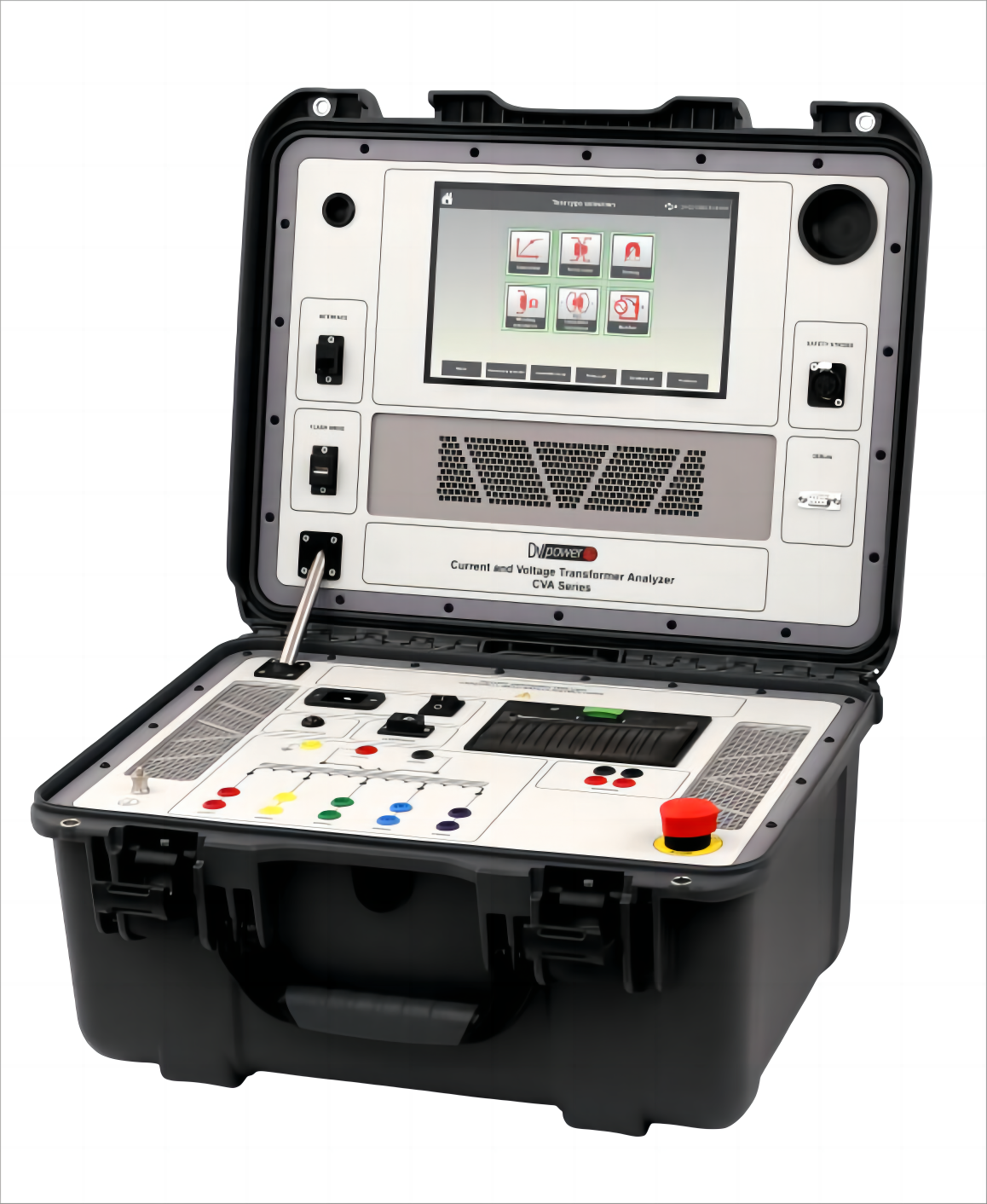

CVA500電流電壓互感器分析儀介紹

新的強大的DV電源電流和電壓互感器分析儀CVA500具有10.1英寸大觸摸屏，代表了一種進化測試技術，提供用戶友好和快速執行電流互感器（CT）、電壓互感器（VT）和電容式電壓互感器（CVT）的全范圍測試。CVA500同時測量所有抽頭的CT膝關節、角度、轉彎率、極性和繞組阻力。自動化測試功能在一次測試中執行所有這些測量，包括CT退磁、絕緣電阻和荷載測試，而不需要任何操作人員的干預。這大大減少了測試時間，并有助于避免操作人員可能造成的問題。CT曲線拐點（飽和）測試方法使用可變的50/60 Hz交流電壓（高達2000 V)。CVA500將電源頻率（50或60 Hz）的正弦電壓直接應用于低壓CT端子。

CVA500應用

儀器應用程序的列表包括一個完整的測試：

飽和曲線和曲線拐點ct轉動比率，極性和相位角測試ct；

ct、VTs和cvt的轉動比、極性和相位角測試；

退磁；

CTs、VTs和CVTs的絕緣電阻；

CTs、VTs和CVTs的繞組電阻；

CTs、VTs和CVTs的負荷測試；

訂購信息

儀器名稱	產品型號
多抽頭電流電壓互感器分析儀 CVA500	CVA500X-N-W3

隨箱附帶配件
112 毫米（4.4 英寸）內置熱敏打印機
基于 Windows 系統的 DV-TR 電腦軟件
USB 電纜
以太網電纜
主電源電纜
保護接地（PE）電纜
調試適配器
帶輪塑料運輸箱

標準配件	產品型號
4×10 米（32.8 英尺）帶香蕉插頭一次側電纜組	PR4-10-ABPBP
帶香蕉插頭的 TTA 紅色夾子	TTA-CL0-2RBP
帶香蕉插頭的 TTA 黑色夾子	TTA-CL0-2BBP
紅色海豚夾	DOLPIN-CL-R0
黑色海豚夾	DOLPIN-CL-B0
10×5 米（16.4 英尺）帶香蕉插頭二次側電纜組	S10-05-ABPBP
電纜接線端子適配器組	CABLE-LUG-10
軟線適配器組	WIRE-FLEX-10
5×0.5 米（1.64 英尺）帶海豚夾（開爾文）二次側電纜組	S05-0Z5-BPDC
電纜耦合器組	CABLE-CPL-10
1×5 米（16.4 英尺）帶海豚夾接地電纜組	GND1-05-BPDC
2×5 米（16.4 英尺）帶海豚夾（開爾文）負荷電纜組	BUR2-05-BPDC
小型塑料電纜箱	CABLE-CAS-01

可選配件	產品型號
帶 5 米電纜的安全*示燈	SFTY-STRB-05
112 毫米（4.4 英寸）熱敏打印紙卷	PRINT-112-RO
電纜收納袋	CABLE-BAG-00
中型塑料電纜箱	CABLE-CAS-02
帶輪中型塑料電纜箱	CABLE-CAS-W2
大型塑料電纜箱	CABLE-CAS-03
帶輪大型塑料電纜箱	CABLE-CAS-W3

配件清單

帶輪塑料運輸箱	4×10 米帶香蕉插頭一次側電纜組	帶香蕉插頭的 TTA 紅色夾子	帶香蕉插頭的 TTA 黑色夾子
紅色海豚夾	黑色海豚夾	10×5 米帶香蕉插頭二次側電纜組	5×0.5 米帶海豚夾（開爾文）二次側電纜組
電纜接線端子適配器組	軟線適配器組	電纜耦合器組	1×5 米帶海豚夾接地電纜組
2×5 米帶海豚夾（開爾文）負荷電纜組	保護接地（PE）電纜	中型塑料電纜箱

CVA500電流電壓互感器分析儀規格

技術參數

主電源

連接方式：符合 IEC/EN60320-1、UL498、CSA 22.2 標準

輸入電壓：90-264V 交流

輸入頻率：50Hz 或 60Hz

交流輸出源

*高 2000V 交流（變比及飽和測試）

1A 或 5A 交流（電流互感器負荷測試）

*高 120V 交流（電壓互感器 / 電容式電壓互感器負荷測試）

直流輸出源

500V 或 1000V 直流（絕緣電阻測試）

*高 5A 直流（繞組電阻測試）

變比

測量范圍：0.8-20000

分辨率：5 位

典型準確度：

0.8-2000：±0.02%

2000-5000：±0.03%

5000-20000：±0.05%

相位角

測量范圍：0-360°

分辨率：0.01°

典型準確度：±0.05°

飽和（拐點）

電壓測量范圍：0-2100V

分辨率：0.1V

典型準確度：±0.05%；電壓＜5V 時，±0.5%

電流測量范圍：0-1A/10A

分辨率：電流＜1A 時，0.1mA；電流≥1A 時，1mA

典型準確度：±（0.05% 讀數 + 0.05% 滿量程）

繞組電阻（電流互感器、電壓互感器、電容式電壓互感器二次側）

測量范圍：0-999.9Ω

分辨率：4 位

典型準確度：±（0.2% 讀數 + 2mΩ）

繞組電阻（電壓互感器一次側）

測量范圍：0-99.99kΩ

分辨率：4 位

典型準確度：±（0.2% 讀數 + 2Ω）

絕緣電阻

測量范圍：0-20GΩ

量程 / 分辨率：

0-99.99MΩ：0.01MΩ

100.0-999.9MΩ：0.1MΩ

1000-20000MΩ：1MΩ

典型準確度：

1000V 直流下：±（3% 讀數 + 0.2GΩ）

500V 直流下：±（3% 讀數 + 0.4GΩ）

負荷（電流互感器）

電壓測量范圍：0-45V

分辨率：0.001V

典型準確度：電壓≥5V 時，±0.05%；電壓＜5V 時，±0.5%

電流測量范圍：0-1A/7A

分辨率：0.001A

典型準確度：±（0.05% 讀數 + 0.05% 滿量程）

負荷（電壓互感器、電容式電壓互感器）

電壓測量范圍：0-300V

分辨率：0.001V

典型準確度：電壓≥5V 時，±0.05%；電壓＜5V 時，±0.5%

電流測量范圍：0-1A/7A

分辨率：0.01mA

典型準確度：±（0.05% 讀數 + 0.05% 滿量程）

顯示器
10.1 英寸圖形化觸摸屏顯示器

電腦接口

USB 接口

以太網接口

內部存儲
32GB SD 卡

環境條件

工作溫度：-20℃至 + 55℃（-4℉至 + 131℉）

存儲與運輸溫度：-40℃至 + 70℃（-40℉至 + 158℉）

濕度：0%-95% 相對濕度，無冷凝

尺寸與重量

尺寸（寬 × 高 × 深）：505×257×409 毫米（19.9×10.1×16.1 英寸）

重量：20.5 千克（45.2 磅）

保修期限

標準保修：3 年

官網注冊后額外延長 1 年

打印機

類型：內置熱敏打印機

紙寬：112 毫米（4.4 英寸）

工作溫度：-10℃至 + 60℃（+14℉至 + 140℉）

存儲溫度：-20℃至 + 70℃（-4℉至 + 158℉）

濕度：10%-85% 相對濕度，無冷凝

適用標準

安裝 / 過電壓類別：Ⅱ 類

污染等級：2 級

安全標準：符合 LVD 2014/35/EU 指令（CE 認證），符合 EN 61010-1:2010 標準

電磁兼容（EMC）：符合 2014/30/EU 指令（CE 認證），符合 EN 61326-1:2013 標準

注：所有技術規格均在環境溫度 + 25℃（+77℉）及使用標準配件的條件下有效。規格參數如有變更，恕不另行通知。
8文件編號：B-CVA500NN-310-EN，日期：2024 年 11 月 20 日DV Power
