美國MEGGER　TDR500/3手持式時域反射儀

型號：TDR500/3手持式時域反射儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER TDR500/3手持式時域反射儀由愛儀器儀表網代理，TDR500/3是手持式、緊湊型時域反射計，用于定位金屬電纜上的故障。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

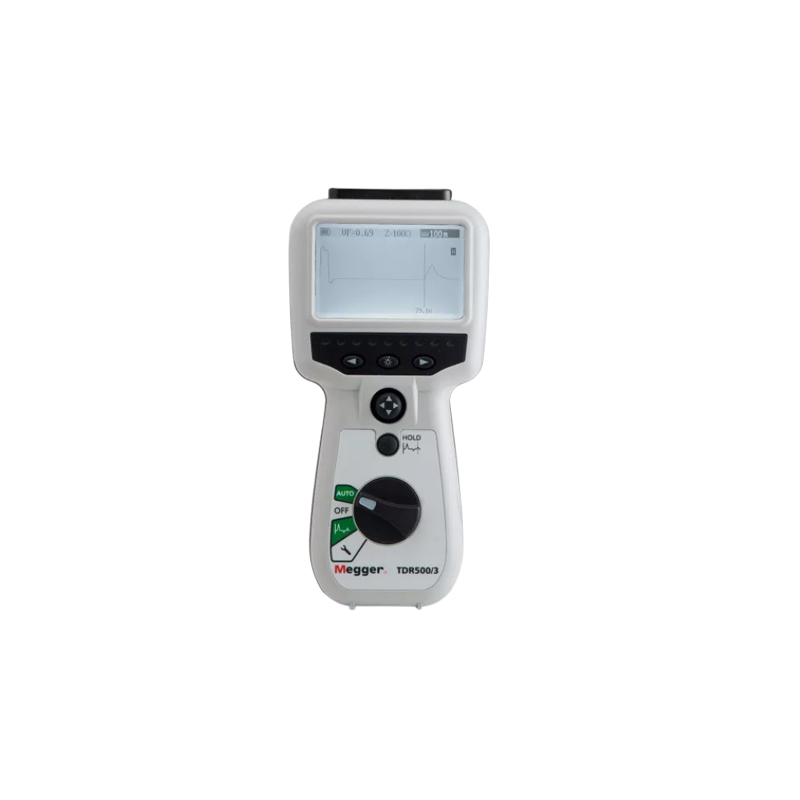

MEGGER TDR500/3

TDR500/3手持式時域反射儀簡介：

TDR500/3 是一款手持式緊湊型時域反射儀，用于定位金屬電纜的故障。其*小分辨率為 0.1 米，*大量程可達 5 千米，具體量程取決于所選的波速系數和電纜類型。
該設備提供四種輸出阻抗（25、50、75 和 100 歐姆），且波速系數可在 0.2 至 0.99 之間調節，能夠滿足各類電纜測試需求。
TDR500/3 設有簡潔的選擇選項，搭配四向控制開關，為用戶提供直觀的操作體驗。

TDR500/3手持式時域反射儀功能與優勢
自動（AUTO）選擇功能：可根據所需量程自動選擇*有效的參數，助力快速分析時域反射儀的波形軌跡。
光標控制：操作人員可通過清晰的光標，即時測量故障點距離。
波形保持（Trace HOLD）功能：能將波形軌跡保持在屏幕上，這是大多數其他手持式時域反射儀所不具備的功能。
高分辨率顯示：超高分辨率結合白光背光和灰度色調，讓圖形顯示屏呈現出清晰生動的效果，幫助用戶識別波形軌跡上的關鍵事件。

TDR500/3手持式時域反射儀核心功能清單
操作簡便
自動設置，可即時使用
超快速脈沖，用于近端故障識別
波形保持功能
IP54 防護等級，適應實際工作環境
適用于所有金屬電纜對
背光圖形單色液晶顯示屏（256×128 像素）
顯示屏對比度可調節
分辨率可達 0.1 米
適用于電信 TNV-3 電路或 150V CAT IV 電力電路
無需電源阻斷濾波器
IP54 環境防護等級
2 納秒脈沖，用于近端故障定位
自動（AUTO）選項，為每個量程選擇增益和脈沖
距離顯示單位可切換（米或英尺）
使用 5 節 AA（LR6）原電池供電

TDR500/3訂購信息

產品描述	訂購代碼
時域反射儀（主機）	1002-227
標配附件	-
硬質便攜箱	5410-420
微型夾測試線組（1 對）	6231-652
帶支架的橡膠保護套	6231-802
用戶指南光盤	2002-178
可選附件	-
分芯式帶熔絲測試線組（1 對）	1002-015
測試便攜袋	2001-322
可伸縮護套帶熔絲測試線組（1 對）	1006-511

TDR500/3手持式時域反射計規格

說明	具體參數
備注	除非另有說明，本規格在環境溫度為 20°C 時適用
量程	10 米、25 米、100 米、250 米、1000 米、2500 米、5000 米（對應英制：30 英尺、75 英尺、300 英尺、750 英尺、3000 英尺、7500 英尺、15000 英尺）
精度	在波速系數（VF）為 0.67 時，精度為量程的 ±1%±1 個像素
-	注：測量精度僅針對顯示的光標位置，且基于波速系數設置正確的前提
分辨率	量程的 1%
輸入保護	使用可選的帶熔絲測試線組時，本儀器符合 IEC61010-1 標準，可連接至電壓高達 150V CAT IV 的帶電系統
輸出脈沖	開路狀態下峰峰值為 5 伏；脈沖寬度由量程和電纜類型決定
增益	每個量程對應固定增益，在手動操作模式下有 3 個用戶可選檔位
波速系數	可調節范圍為 0.2 至 0.99，調節步長為 0.01
發射零點（TX null）	自動調節
背光	按下按鍵后開啟，無按鍵操作時保持 1 分鐘
電池	5 節 LR6（AA）型電池，可使用錳堿性電池或鎳氫電池
電池續航	*長可達 14 小時（典型值）
IP 防護等級	儀器設計適用于室內和室外使用，防護等級為 IP54
尺寸	230 毫米 ×115 毫米 ×48 毫米（長 × 寬 × 厚）
重量	0.6 千克
外殼	丙烯腈 - 丁二烯 - 苯乙烯共聚物（ABS）材質
連接器	兩個 4 毫米安全接線端子
測試線	（TDR500/3 專用，端子間距 19 毫米）：1 對，長度 2 米，一端為 2 個 4 毫米帶護罩連接器，另一端為微型鱷魚夾
顯示屏	256×128 像素圖形液晶顯示屏

環境要求

環境類別	具體參數
工作溫度與濕度	溫度：-15°C 至 + 50°C（對應華氏度：5°F 至 122°F）；濕度：無特殊規定（常規工作濕度范圍）
儲存溫度與濕度	溫度：-20°C 至 + 70°C（對應華氏度：-4°F 至 158°F）；濕度：無特殊規定（常規儲存濕度范圍）

安全性能

使用可選的帶熔絲測試線組時，本儀器符合 IEC61010-1 標準：

可連接至端子間電壓低于 300V 的帶電系統
可連接至對地電壓高達 150V CAT IV 的帶電系統

電磁兼容性（EMC）

符合電磁兼容性規格（輕工業環境）BS EN 61326-1 標準，所有抗擾度測試的*低性能等級為 “B 級”。

MEGGER TDR500/3手持式時域反射儀文檔
