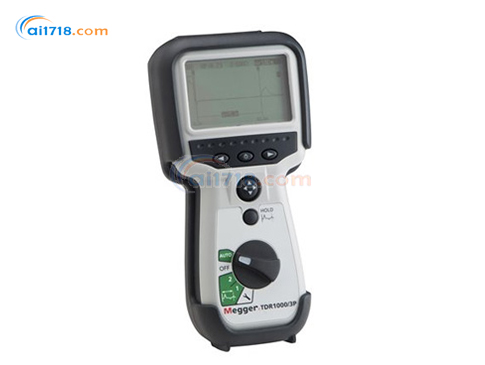

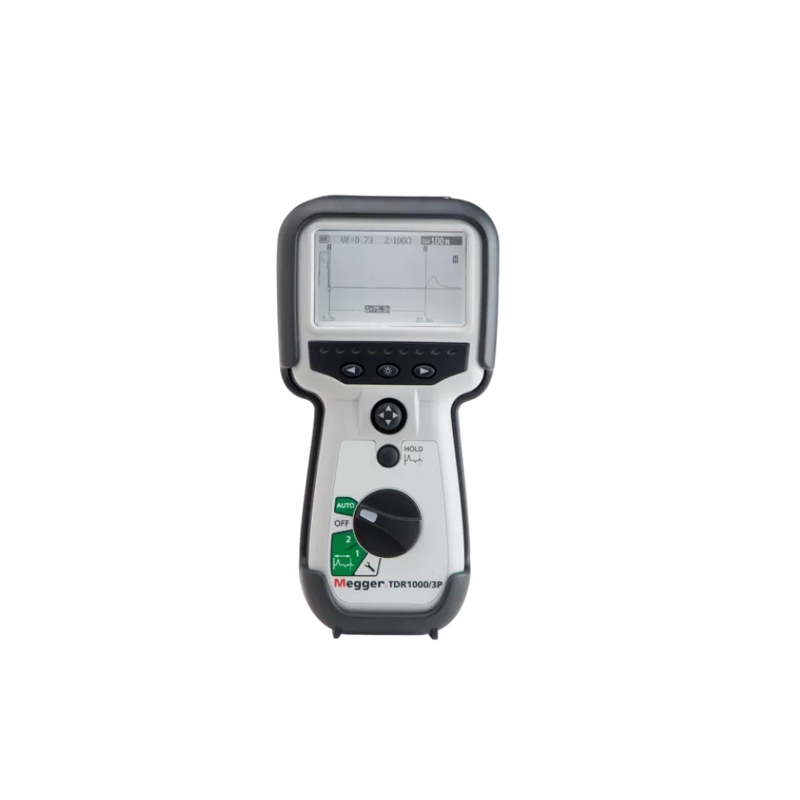

TDR1000/3P手持式時域反射儀

美國MEGGER TDR1000/3P手持式時域反射儀由愛儀器儀表網代理，TDR1000/3P是一款手持式、緊湊型的時域反射儀, 識別和定位金屬電纜的故障, 適合使用于開路或帶電電纜。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDR1000/3P手持式時域反射儀簡介：

DR1000/3P 是一款手持式緊湊型時域反射儀，用于定位金屬電纜的故障。其*小分辨率為 0.1 米 / 0.3 英尺，*大量程為 5 千米 / 1.5 萬英尺，具體取決于所選的傳播速度系數和電纜類型。
該儀器提供四種輸出阻抗（25、50、75 和 100 歐姆），傳播速度系數可在 0.2 至 0.99 之間調節，能夠滿足各類電纜測試需求。
TDR1000 設有簡易選擇選項，配合四向控制開關，為用戶提供直觀的操作體驗。

TDR1000/3P手持式時域反射儀功能與優勢
自動選擇功能可根據所需量程選擇*有效的參數，助力快速分析時域反射儀軌跡。
雙光標設計具備高度靈活性，讓操作人員能夠全面掌控，并即時顯示兩點之間的距離。
軌跡保持功能還可對不同狀態進行對比，這是大多數其他手持式時域反射儀所不具備的特性。
超高分辨率結合白光背光和灰度色調，使圖形顯示屏呈現出清晰生動的效果，幫助用戶識別軌跡上的關鍵事件。
帶背光的單色圖形液晶顯示屏（256×128 像素）
顯示屏對比度可調節
分辨率可達 0.1 米
適用于電信 TNV-3 電路或 150 伏 CAT IV 供電電路
無需電源阻斷濾波器
防護等級達 IP54
自動選擇輸出阻抗（25、50、75 和 100 歐姆之間）
2 納秒脈沖，用于近端故障定位
自動選項，為每個量程選擇增益和脈沖
以米或英尺為單位顯示距離
使用 5 節 AA（LR6）原電池

TDR1000/3P訂購信息

產品描述	部件號
時域反射儀	1001-789
隨附附件 - 硬質外殼	-
隨附附件 - 可伸縮護套熔斷測試導線（1 對）	-
可選附件 - 微型夾式測試導線組（1 對）	6231-652
可選附件 - 紅色和黑色探頭及夾子（適用于所有美捷格（Megger）時域反射儀熔斷測試導線）	1002-491
可選附件 - 分股導體熔斷測試導線組（1 對）	1002-015

MEGGER TDR1000/3P手持式時域反射儀規格

技術參數	具體規格
尺寸	230×115×48 毫米（9.0×4.5×2.0 英寸）
重量	0.6 千克（1.32 磅）
外殼	ABS 材質
連接器	兩個 4 毫米安全端子（TDR1000/3P 端子間距 19 毫米）：1 對
測試導線	1.5 米可伸縮護套，配備 500 毫安 FF HBC 1 千伏 50 千安熔斷器
顯示屏	256×128 像素圖形液晶顯示屏
工作溫度范圍及濕度	-15°C 至 + 50°C（5°F 至 122°F）
儲存溫度范圍及濕度	-20°C 至 70°C（-4°F 至 158°F）
安全測試	使用隨附的熔斷導線組時，本儀器符合 IEC61010-1 標準，可連接端子間電壓低于 300 伏、對地電壓*高 150 伏 CAT IV 的帶電系統
電磁兼容性	符合電磁兼容性規范（輕工業環境）BS EN 61326-1，所有抗擾度測試的*低性能等級為 “B” 級
量程	10 米、25 米、100 米、250 米、1000 米、2500 米、5000 米（30 英尺、75 英尺、300 英尺、750 英尺、3000 英尺、7500 英尺、15000 英尺）
精度	± 量程的 1%±0.67 傳播速度系數下的像素值 [注：測量精度僅針對顯示的光標位置，且以傳播速度系數正確為前提。]
分辨率	量程的 1%
輸入保護	使用隨附的熔斷測試導線組時，本儀器符合 IEC61010-1 標準，可連接*高 150 伏 CAT IV 的帶電系統
輸出脈沖電路	開路狀態下為 5 伏峰峰值
脈沖寬度	由量程和電纜決定
增益	在手動操作模式下，每個量程可設置三個用戶可選檔位
傳播速度系數	可在 0.2 至 0.99 之間調節，步長為 0.01
發射歸零（TX null）	自動
關機（Power down）	無按鍵操作 5 分鐘后自動關機
背光	無按鍵操作 1 分鐘后關閉
電池	5 節 LR6（AA）型電池，可使用錳堿性電池或鎳氫電池
電池續航時間	*長 14 小時（典型值）
