HVI PFT-503CM(F)便攜式交流耐壓測試儀可提供連續可調的交流電壓，用于對高壓設備進行交流過電壓耐壓測試，以判斷其是否合格?，F(xiàn)在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!

PFT-503CM(F)便攜式交流耐壓測試儀產品簡介：

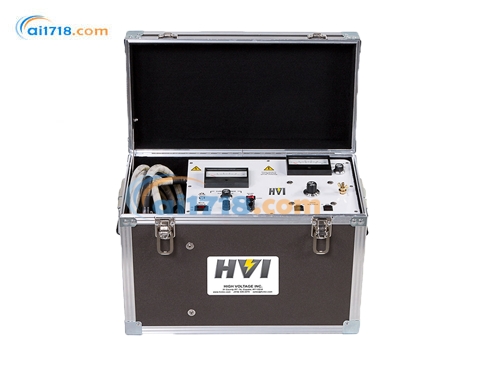

PFT-503CM/PFT-503CMF 是 PFT 系列便攜式交流耐壓測試裝置中的 50kV 型號，提供 0-50kV 連續可調交流電壓和*高 3kVA 輸出功率，適用于開關設備、斷路器、重合器、真空瓶、絕緣操作桿、母線槽等高壓設備的交流耐壓通過 / 不通過測試。該系列產品以創新的間隙鐵芯變壓器設計著稱，僅需 1.5kVA 輸入即可實現 3kVA 輸出，可兼容 120V/230V 電源。設備配備雙量程電壓表和三量程電流表（帶保護電路），支持*的泄漏電流測量，特別適合現場移動測試需求。更高功率測試需求可參考 ALT、FPA、HPA 和 PAR 系列產品，實驗室場景推薦 ABT 系列臺式設備。

PFT-503CM(F)便攜式交流耐壓測試儀產品特點

PFT 系列是現場便攜性佳、價格親民且操作簡便的交流耐壓測試設備。其采用的氣隙鐵芯變壓器可實現 3kVA 的輸出功率，而輸入僅需 1.5kVA，因此該測試裝置可由標準的 120Vac 或 230Vac 電源供電。它配備了雙量程電壓表、三量程電流表以及用于*測量泄漏電流的保護電路。

便捷的一體式現場便攜設計
二次側連接的雙量程電壓表：0 - 25 / 50 kV 交流
三量程電流表：0 - 1 mA 交流，配有 ×1、×10 和 ×100 倍率
固定過載設定為可變變壓器額定輸出電流的 120%
運輸保護儀表可防止在測試地點之間轉移時儀表受損
用于*測量泄漏電流的保護 / 接地電路
20 英尺屏蔽輸出和回流電纜
氣隙鐵芯變壓器設計用于補償容性負載
零啟動和外部安全互鎖裝置

型號	PFT-503CM / PFT-503CMF
輸入	（PFT-503CM）120V，60Hz，15A （PFT-503CMF）230V，50/60Hz，8A
輸出	0 - 50 kV 交流，1kVA 電阻性負載 3kVA 電容性負載，電流 60mA 較低電壓下輸出電流會降低
工作模式	3kVA：開半小時，關 2 小時 2kVA：開 1 小時，關 1 小時 1kVA：連續工作
電壓表	3.5 英寸，量程 0 - 25/50 kV 交流，滿量程精度 ±2%
電流表	3.5 英寸，量程 0 - 1 mA，滿量程精度 ±2%，配有 ×1、×10、×100 倍率
失真度	小于 5%
尺寸與重量（寬 × 深 × 高）	21×11.25×15.25 英寸，75 磅 534×286×387 毫米，34 千克
輸出端	20 英尺（6 米）帶鱷魚夾的屏蔽輸出電纜
供貨范圍	20 英尺黑色接地引線、20 英尺屏蔽回流電纜、外部互鎖插頭、操作手冊、校準證書

PFT 系列：還有 10 kVac - 100 kVac、1 kVA - 3 kVA 的其他型號可供選擇。

可選配件及升級

手部和腳部安全開關
安全接地棒
可重復使用的運輸箱

可選升級

數字計量功能 - 型號后綴加 “D”
故障灼燒電抗器 - 型號為 PFT-BC

PFT-503CM(F)便攜式交流耐壓測試儀產品規格

型號	PFT-503CM / PFT-503CMF
輸入	（PFT-503CM）120V，60Hz，15A （PFT-503CMF）230V，50/60Hz，8A
輸出	0 - 50 kV 交流，1kVA 電阻性負載 3kVA 電容性負載，電流 60mA 較低電壓下輸出電流會降低
工作模式	3kVA：開半小時，關 2 小時 2kVA：開 1 小時，關 1 小時 1kVA：連續工作
電壓表	3.5 英寸，量程 0 - 25/50 kV 交流，滿量程精度 ±2%
電流表	3.5 英寸，量程 0 - 1 mA，滿量程精度 ±2%，配有 ×1、×10、×100 倍率
失真度	小于 5%
尺寸與重量（寬 × 深 × 高）	21×11.25×15.25 英寸，75 磅 534×286×387 毫米，34 千克
輸出端	20 英尺（6 米）帶鱷魚夾的屏蔽輸出電纜
供貨范圍	20 英尺黑色接地引線、20 英尺屏蔽回流電纜、外部互鎖插頭、操作手冊、校準證書
