美國Megger 220000系列 70/120/160KV直流絕緣測試儀由愛儀器儀表網代理，本產品提供*可靠、便攜的直流高壓來源以檢查電力電纜、發動機、開關設備、絕緣器、變壓器和電容器的品質，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

70/120/160KV直流絕緣測試儀簡介

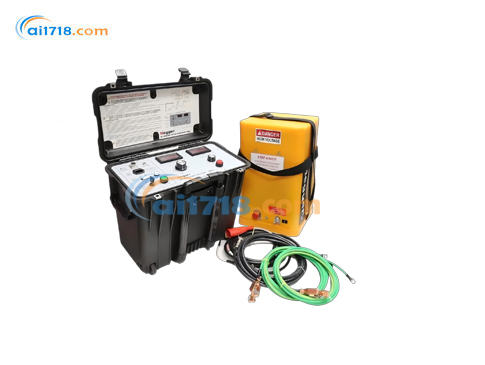

70 kV、120 kV 和 160 kV 高壓直流介損測試裝置是可靠的便攜式直流高壓電源，用于檢查層壓交流電力電纜、各類直流電力電纜、電機、開關設備、絕緣子、變壓器和電容器的絕緣質量。每套便攜式裝置由兩個獨立模塊組成：

控制模塊

該模塊允許操作人員切換選擇適當?shù)碾娏鬏敵龇秶?，調節輸出水平，并在距離被測試負載所接高壓的安全距離處監控施加的電壓和泄漏電流?？刂颇K中不存在高于交流線路電源的電壓。

高壓模塊

空氣絕緣高壓電源向測試對象提供直流高壓。它接收來自控制模塊的指令。

盡管這三種型號各自使用不同的控制模塊，但它們的尺寸和重量均相同。每個高壓模塊的尺寸和重量不同，以適應其額定輸出電壓。

應用領域

直流介損測試裝置用于對電力電纜、電機、開關設備、絕緣子、變壓器和電容器進行驗證試驗和絕緣測試。這兩種測試都是通過向被測試設備施加等于或高于絕緣系統工作水平的受控高壓來進行的。測量泄漏電流有助于確定被測試設備承受過電壓（如雷擊和操作過電壓）的能力。

所描述的三種型號涵蓋了一系列輸出電壓，可滿足 5 kV 至 69 kV 級電纜中*常見的規定額定值。所有型號均適用于按照 IEEE、IPCEA、NEMA 和 ANSI 指南測試電力電纜、開關設備和旋轉機械。

驗證試驗

驗證試驗用作新安裝的層壓交流電纜和各類直流電力電纜的驗收試驗，以及使用多年或修復后的電纜的維護試驗。驗證試驗的結果是，要么被測試對象承受住驗證電壓水平，要么發生故障 / 擊穿。驗證試驗是一種通過 / 不通過試驗，除非在試驗過程中監控泄漏電流作為趨勢指標。

絕緣電阻測試

為了對良好的絕緣進行適當?shù)臏y(cè)試，測試儀器必須具有微安級靈敏度。絕緣電阻至少可以通過三種不同的方式進行測量：

絕緣電阻測試通常被稱為 “抽查”，其方法是向被測試設備施加預定電壓，保持該電壓直至表觀泄漏電流穩定，然后記錄經過溫度校正的讀數。這種測試特別適用于低電容的被測試設備。

諸如極化指數測試（PI 測試）之類的時變測試不受溫度影響，并且節省時間。進行該測試時，向被測試設備施加預定測試電壓，并在 1 分鐘和 10 分鐘時讀取讀數。通過分析所得的比值來確定絕緣質量。這種測試特別適用于高電容的樣品。

階躍電壓測試不受溫度影響，并且節省時間。進行該測試時，在固定時間內以固定間隔將輸出電壓按均勻步長升高。只要被測試設備的電阻隨時間增加，*表明其絕緣質量良好。這種測試僅對高電容樣品有用。

70/120/160KV直流絕緣測試儀特點和優勢

• 輕型空氣絕緣高壓直流測試裝置
• 符合 IEC61010 標準，為操作人員提供*高安全保障
• 控制面板布局清晰
• 測試流程直觀易懂
• 儀器蓋子內配有包含設置和操作說明的快速指南
• 數字式電壓和電流計量
• 控制單元和高壓模塊采用堅固的機械外殼設計

濾波半波整流

• 性能相當于全波整流裝置
• 提供與全波整流相當?shù)?性能
• 簡單的電路布局確保長期可靠性

輕型高壓模塊

• 空氣絕緣設計，在其電壓和功率級別中是*輕的高壓模塊之一
• 真正的便攜性，允許單個操作人員在現場運輸和操作該裝置

高壓輸出電纜上的內部保護電路 / 保護連接

• 消除雜散表面泄漏電流對測量的影響
• 無需在保護連接處額外連接導線
• 確保高度準確的測量

連續可調的測試電壓

測試電壓可在特定型號的零電壓至全電壓之間自由調節

高電容樣品的快速充電

減少測試時間

對地負極性輸出

遵循行業標準

標準安全功能

• 雙極電流表，顯示被測試對象的放電電流大小
• 輸入電源線斷路器
• 輸出電流過載繼電器
• 高壓輸出的零啟動聯鎖
• 用于高壓通 / 斷的按鈕控制和指示燈
• 斷路器保護，防止過載、浪涌或測試樣品擊穿造成的內部損壞
• 外部許可和安全聯鎖的接口

型號功能 / 應用

以下是每種直流介損測試裝置根據 IEEE 標準 400.1（2007 年）和 400.5 草案 13 對層壓中壓交流電力電纜和屏蔽直流高壓電力電纜的特定驗收和維護測試能力。

70 kV 直流介損測試裝置

• 15 kV 級交流電纜的驗收測試
• 28 kV 級交流電纜的維護測試
• *高工作電壓為 48 kV 的直流高壓電纜的驗收測試
• 工作電壓在 48 kV 至 70 kV 之間的直流高壓電纜的維護測試

120 kV 直流介損測試裝置

• 35 kV 級交流電纜的驗收測試
• 46 kV 級交流電纜的維護測試
• *高工作電壓為 82 kV 的直流高壓電纜的驗收測試
• 工作電壓在 82 kV 至 120 kV 之間的直流高壓電纜的維護測試

160 kV 直流介損測試裝置

• 63 kV 級交流電纜的驗收測試
• 110 kV 級交流電纜的維護測試
• *高工作電壓為 110 kV 的直流高壓電纜的驗收測試
• 工作電壓在 110 kV 至 160 kV 之間的直流高壓電纜的維護測試

電流輸出規格

注：相對于地為負極性。使用外部 240/120 伏降壓變壓器時，額定值可按 120 伏輸入的給定值使用。

選項和附件

特殊電纜長度

支付額定費用，可提供*長 50 英尺（15 米）的定制長度屏蔽高壓輸出電纜。訂購時請注明長度。

高壓放電和接地棒

測試后必須使用適當額定值的高壓電阻放電棒，以安全地完成測試程序。這將實現對高電容樣品的安全且受控的放電。

高壓放電和接地棒規格

注：25°C 時，放電后需要 15 分鐘的冷卻時間

220000系列訂購信息
