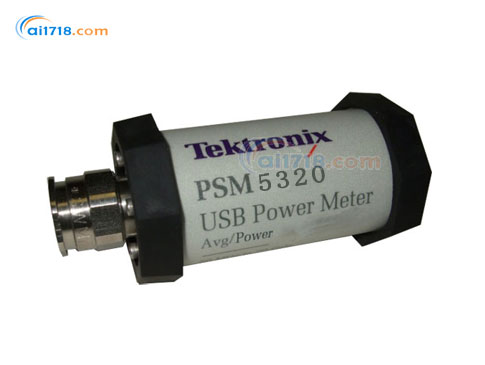

美國TEKTRONIX　PSM5320微波功率計/傳感器

型號：PSM5320微波功率計/傳感器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix PSM5320微波功率計/傳感器由愛儀器儀表網代理，本產品是在進行測量前不需要清校零或校準，節約時間，避免質量差的數據的微波功率計/傳感器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?儀表在整個溫度范圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據
?所有型號都提供了平均功率、占空比校正脈沖功率和測量數 據記錄功能
?標配應用程序在Microsoft Windows 下運行
?功率計應用程序
?高速數據記錄應用程序
?提供了LabVIEW 驅動程序和編程實例，適用于*常用的 Windows 編程環境，支持自動測試系統
?*大保持模式和相對測量模式
?偏置、頻響和75Ω *小損耗校正
?靈活的平均模式，提供迅速穩定的測量
?TTL 觸發輸入和輸出，與外部儀器同步
?通過/ 失敗極限模式
?體積緊湊
?PSM5000 系列包括脈沖參數應用程序，對重復或脈沖式信號進行測量
構建和顯示脈沖包絡曲線
?全曲線和選通測量，包括脈沖、峰值功率和平均功率、過沖、波峰因數、上升時間和下降時間、脈寬、脈沖重復 頻率、占空比
?曲線數據統計測量，如互補累積分布函數(CCDF)和概率密度函數(PDF)

應用領域：
?普通RF 和微波平均功率測量
?檢定重復的脈沖式信號，如導航、氣象和其它雷達
?測量被調制信號峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析帶寬高達10 MHz
?測量被調制通信信號的峰值功率和平均功率
?信號源電平控制反饋
?驗證和檢定功放、開關和其它RF 和微波器件
?維護、保養和安裝DTV、蜂窩、微波無線鏈路及無線廣播發 射機
?檢驗和校準測試設備和系統

產品特點：
?8 GHz、18 GHz、20 GHz 和26.5 GHz 型號
?多種型號，帶有N 型連接器和3.5 mm 連接器
?動態范圍*低-60 dBm，*高+20 dBm
?不確定度低達2.6%
?讀取速度高達每秒2000 次
?功能強大、緊湊的功率傳感器/ 功率計
?提供了快速準確的RF和微波功率測量功能
?視您選擇的具體系列，其提供了多種CW 和脈沖調制測量功能
?每臺儀表都標配Windows功率計應用軟件，用來控制儀表，顯示讀數，記錄數據
?功率傳感器/ 功率計和PC相結合，提供了完整的解決方案，不再需要使用單獨的專用儀表主機
?通過標配功率計應用軟件，用戶只需按一下鼠標，*會出現熟悉的儀表控制功能，在PC屏幕上直接出現讀數
?熟悉的Windows下拉菜單提供了額外的控制功能
?PC上會立即提供數 據，進一步進行分析和文件管理
?儀表使用標準USB 2.0 協議和電纜與PC 通信，即插即用，使用簡便
?把高速功率測量集成到測試中
?泰克PSM系列功率傳感器提供了業內*快的測量速度(每秒讀取2000 次)
?這可以明顯縮短測試時間，提供以前沒有提供的動態功率測量信息
?標配高速記錄應用程序為把這些數據放到PC中進行分析提供了一種機制
?對自編程測試應用，您可以使用LabVIEW或使用全面存檔的API與傳感器通信
?其為*常用的開發環境提供了范例程序
?通信庫允許程序與*多12個傳感器通信，而不需要使用昂貴的開關
?為與其它測量設備同步，包括觸發輸入和觸發輸出TTL信號
?高速測量、全面的編程工具和同步功能，使得這些傳感器可以作為通用系統，增加到您的測試環境中
?選擇能夠滿足您的需求的性能/ 功能

	PSM5110	PSM5120	PSM5320	PSM5410
輸入連接器	3.5 mm, 插頭	N-type, 插頭	N-type, 插頭	3.5 mm, 插頭
頻率范圍	100 MHz – 8 GHz		50 MHz – 18.6 GHz	50 MHz – 20 GHz
動態范圍	100 MHz – 6 GHz: –60 dBm – +20 dBm 6 GHz – 8 GHz: –50 dBm – +20 dBm		–40 dBm – +20 dBm
*大峰值平均值比	100 MHz – 6 GHz: 80 dB 6 GHz – 8 GHz: 70 dB		55 dB
內部視頻帶寬	10 MHz, 典型值
時基	±50 ppm, 典型值
實時采樣率	500 kS/s
平均功率, *小脈沖寬度	500 ns, 典型值
峰值功率, *小脈沖寬度	200 ns, 典型值
脈沖曲線, *大等效時間	48 MS/s
脈沖曲線, *小上升時間	54 ns (–70 dBm – –20 dBm 脈沖, 4 GHz)
脈沖曲線, *小下降時間	44 ns (–70 dBm – –20 dBm 脈沖, 4 GHz)
脈沖曲線, 手動觸發電平精度	±1 dBm
脈沖曲線, *小周期數	2 個周期
脈沖曲線, 視頻濾波器	100 kHz, 200 kHz, 300 kHz, 500 kHz, 1 MHz, 2 MHz, 3 MHz, 5 MHz, 10 MHz
總體準確度*1	總體不確定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
校準系數不確定度(CF)	100 MHz – 500 MHz: 4.0% 500 MHz – 8 GHz: 2.5%	100 MHz – 500 MHz: 4.0% 500 MHz – 8 GHz: 1.7%	50 MHz – 500 MHz: 4.0% 500 MHz – 10 GHz: 1.7% 10 GHz – 18.6 GHz: 1.9%	50 MHz – 500 MHz: 4.0% 500 MHz – 12.5 GHz: 2.6% 12.5 GHz – 18 GHz: 3.2% 18 GHz – 20 GHz: 3.5%
溫度不確定度(TU)	40 °C < T ≤ 50 °C: 1.00% 30 °C < T ≤ 40 °C: 0.75% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 0.75% 0 °C < T ≤ 10 °C: 1.00%		40 °C < T ≤ 50 °C: 6.00% 30 °C < T ≤ 40 °C: 3.00% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 3.00% 0 °C < T ≤ 10 °C: 6.00%

*大平均功率	+20 dBm (100 mW)；損壞電平:+23 dBm (200 mW)
*大脈沖功率	+20 dBm (100 mW)；損壞電平:+23 dBm (200 mW)
測量速度	2000/s (100 settled measurements per second typical)
觸發輸入/觸發輸出	兼容TTL；損壞電平:5.5 V max, –0.5 V min；速率: 1 Hz - 750 kHz, 典型值
USB 接口	USB 版本: 2.0 版全速(11 Mb/s)
工作溫度	0 °C – +55 °C
非工作溫度	–25 °C – +85 °C
工作濕度	+30℃以下時15% - 95% RH (相對濕度)；+30℃到+55℃時15% - 45% RH；無冷凝
非工作濕度	+30℃以下時15% - 95% RH (相對濕度)；+30℃到+85℃時15% - 45% RH；無冷凝
工作高度	3,000 m (10,000 英尺)
非工作高度	15,000 m (50,000 英尺)
安全	ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1
EMC	EN 61326 (1997); A1 (1998), 根據EN50082-2,Group 1, Class B, CE 提高測試電平
直徑	PSM4320, PSM4410 ：48 mm (1.9 英寸)
長度	PSM4320, PSM4410 ：74 mm (2.9 英寸), 外加連接器
長度	PSM4110, PSM4120 ： 62 mm (2.4 英寸), 外加連接器
重量	PSM4320，PSM4410：112 g (3.95 盎司), 外加連接器的重量
重量	PSM4110，PSM4120： 90 g (3.17 盎司), 外加連接器的重量

PSM3110	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，真實平均功率, 3.5 mm 插頭
PSM3120	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，真實平均功率, N 型插頭
PSM3310	USB 功率傳感器/ 功率計, 10 MHz-18 GHz，真實平均功率, 3.5 mm 插頭
PSM3320	USB 功率傳感器/ 功率計, 10 MHz-18 GHz，真實平均功率, N 型插頭
PSM3510	USB 功率傳感器/ 功率計, 10 MHz-26.5 GHz，真實平均功率, 3.5 mm 插頭
PSM4110	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，峰值功率和脈沖, 3.5 mm 插頭
PSM4120	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，峰值功率和脈沖, N 型插頭
PSM4320	USB 功率傳感器/ 功率計, 50 MHz-18 GHz，峰值功率和脈沖, N 型插頭
PSM4410	USB 功率傳感器/ 功率計, 50 MHz-20 GHz，峰值功率和脈沖, 3.5 mm 插頭
PSM5110	USB 功率傳感器/ 功率計, 100 MHz-8 GHz，脈沖曲線, 3.5 mm 插頭
PSM5120	USB 功率傳感器/ 功率計, 100 MHz-8 GHz，脈沖曲線, N 型插頭
PSM5320	USB 功率傳感器/ 功率計, 50 MHz-18 GHz，脈沖曲線, N 型插頭
PSM5410	USB 功率傳感器/ 功率計, 50 MHz-20 GHz，脈沖曲線, 3.5 mm 插頭
C3	三年校準服務
C5	五年校準服務
R5	五年維修服務
174-6150-00	USB 電纜, 2 m, 20 AWG
348-2013-00	更換用橡膠纜套
