4300-5ST-100直流高壓測試設備

型號：4100-5ST-100/4200-5ST-100/4300-5ST-100直流高壓測試設備

品牌：美國PHENIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國PHENIX

Phenix Technologies是高壓、大電流、大功率測試系統和測試組件的領先制造商。我們的使命是設計和生產優質的測試系統，以滿足您的具體需求。從便攜式測試儀到超過一百萬伏定制系統，Phenix Technologies自1975年以來利用我們的內部工程資源、制造能力，靈活...[查看更多]

瀏覽過此產品的用戶最終購買了

美國PHENIX 4100-5ST-100/4200-5ST-100/4300-5ST-100系列直流高壓測試設備，這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

4100-5ST-100/ 4200-5ST-100/ 4300-5ST-100系列直流高壓測試設備直流高壓測試設備產品簡介

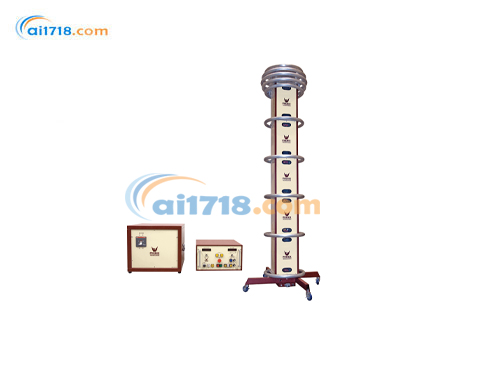

這些直流耐壓器由 1 至 6 個可堆疊模塊組成，安裝在移動底座上，能夠以 100 kV DC 為增量產生直流電壓，*高可達 600 kV DC。
空氣隔熱設計
便于攜帶、重量輕、堅固耐用
*測量——保護電路可消除被測樣品產生的雜散漏電流。
對電氣開關設備、電纜、電機、發電機和保護設備進行*的直流耐壓測試。

4100-5ST-100系列直流高壓測試設備測試應用
對電氣開關設備、電纜、電機、發電機和保護設備執行*的直流耐壓測試
重量輕且堅固耐用，便于移動
可擴展
空氣絕緣設計
說明
菲尼克斯科技公司提供模塊化直流耐壓測試儀，配有 1 至 6 個可堆疊模塊，這些模塊安裝在移動底座上，可產生以 100 kV 為增量、*高 600 kV 的直流電壓。
每個模塊額定電流為 5 mA，采用空氣絕緣，冷卻方式為自然空氣對流（AN）。兩種型號均提供極性反轉功能。
每個型號均由帶腳輪的底座、電暈環、控制柜、調節柜以及達到所需電壓所需數量的模塊組成。

4100-5ST-100系列直流高壓測試設備安全與設計特點
采用獨特彈簧加載觸點設計的可堆疊模塊
模塊之間無電線連接
可從 100 kV DC 擴展至 600 kV DC
極性可反轉
零啟動互鎖
外部互鎖裝置
輸出電壓電動控制
多量程數字計量
保護電路，可消除被測樣品的雜散泄漏電流
紋波 < 5%
操作 / 維護手冊
選件
輸入電源線（需指定長度和插座類型）
計算機化控制
放電裝置
高壓串聯電阻
接地棒
放電棒
可重復使用的運輸容器
控制與計量
菲尼克斯科技采用計算機輔助控制的*新技術。我們的配置使設置更簡便，測試更簡單。該測試系統配備 10 英寸全彩色觸摸屏液晶顯示器，并設有以太網端口，可通過遠程個人計算機界面選擇交互模式。
環境條件
10-40℃，晴好天氣下可室內 / 室外使用
濕度 < 95%，無凝露
海拔 < 3300 英尺（1000 米）
接地棒
型號 GS100-2 接地棒，兩件式設計，配備 25 英尺（8 米）接地引線
放電棒
型號 DS100-2 放電棒（100 kV，100 kΩ，50 kJ），兩件式設計，配備 25 英尺（8 米）接地引線

包含的電纜
輸入電源線（可選）
電源互連電纜：50英尺（15米）
計量互連電纜：50英尺（15米）

控制互連電纜：50英尺（15米）

4100-5ST-100系列直流高壓測試設備可用型號

模型	電壓
4100-5ST-100	100千伏
4200-5ST-100	200千伏
4300-5ST-100	300千伏
4400-5ST-100	400千伏
4500-5ST-100	500千伏
4600-5ST-100	600千伏

美國PHENIX 4100-5ST-100/ 4200-5ST-100/ 4300-5ST-100系列直流高壓測試設備產品規格

型號		4100-5ST-100	4200-5ST-100	4300-5ST-100	4400-5ST-100	4500-5ST-100	4600-5ST-100
輸入	電壓/電流	208-240 V, 2.75 A	208-240 V, 5.5 A	208-240 V, 8.25 A	208-240 V, 11 A	208-240 V, 13.75 A	208-240 V, 16.5 A
	頻率	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
直流輸出	功率	500 W	1000 W	1500 W	2000 W	2500 W	3000 W
	電壓/電流	100 kV, 5 mA	200 kV, 5 mA	300 kV, 5 mA	400 kV, 5 mA	500 kV, 5 mA	600 kV, 5 mA
	紋波	均<5%	均<5%	均<5%	均<5%	均<5%	均<5%
	極性	均可反轉	均可反轉	均可反轉	均可反轉	均可反轉	均可反轉
工作循環	容性負載	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關	全額定輸出下30分鐘開/60分鐘關
	阻性負載	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關	全額定輸出下5分鐘開/15分鐘關
數字計量	精度	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)	均為(讀數的0.8% + 量程的0.2% + LSD)
	電壓表量程	0-100 kV	0-200 kV	0-300 kV	0-400 kV	0-500 kV	0-600 kV
	電流表量程	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）	均為199.99 μA / 1.9999 mA / 5.000 mA（保護返回）5.000 mA（接地返回）
	部件	控制裝置	單個100 kV高壓模塊	調節器	底座
尺寸與重量	長度	21英寸（533毫米）	17英寸（432毫米）	24英寸（610毫米）	56英寸（1422毫米）
	寬度	18英寸（457毫米）	17英寸（432毫米）	20英寸（508毫米）	56英寸（1422毫米）
	高度	12英寸（305毫米）	27英寸（686毫米）	20英寸（508毫米）	12英寸（305毫米）
	重量	40磅（18千克）	110磅（60千克）	175磅（79千克）	100磅（45千克）
美國PHENIX 4100-5ST-100系列直流高壓測試設備產品文檔
