意大利ISA　KAM系列初級電流注入測試系統

型號：KAM系列初級電流注入測試系統

品牌：意大利ISA

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利ISA

我們是電力系統、發電廠和變電站，便攜式測試設備和在線監測解決方案的設計和制造領域的領先公司。我們?yōu)闇y試?yán)^電器、電力變壓器、儀表變壓器、斷路器、電池和許多其他高壓設備提供一整套測試套件。我們將全球測試設備和監控系統提供給電力公司，電力設備制造商，總承包商和服務公司。 ISA成立...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利ISA KAM系列初級電流注入測試系統由愛儀器儀表網代理，本產品用于保護繼電器和斷路器的初次注入測試，用于調試和改造變電站和電氣網絡?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

KAM系列初級電流注入測試系統簡介：
?KAM系列初級電流注入測試系統變電站測試裝置設計用于在變電站調試活動中需要時提供高電流輸出。
?KAM測試系統設計用于保護繼電器和斷路器的初次注入測試，用于調試和改造變電站和電氣網絡。

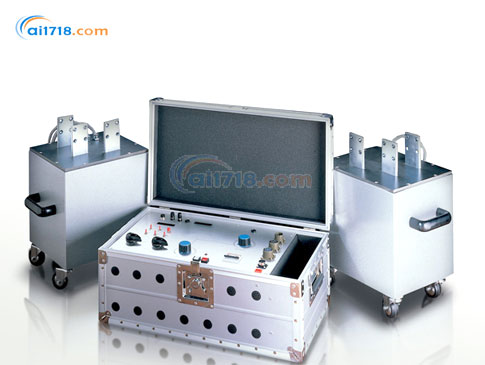

?測試系統KAM是一個大電流單元，由一個控制單元和一個或兩個外部電力變壓器組成，可以很容易地接近母線，從而將測試電纜長度保持在*小值。

KAM系列初級電流注入測試系統特點：
?高電流輸出高達7000A
?強大的輸出高達35 kVA
?模塊化設計，便于運輸
?初級電流注入測試
?保護繼電器測試
?低壓斷路器測試
?熱運行
?CT測試

輸出電流

模型	穩定電流 A	穩定輸出 VA	峰值電流 5S	峰值電壓 5S	峰值電流 1S	峰值電壓 1S
KAM 2/5	500; 1000;	2000	6000	5000	7000	5000
KAM 5/12.5	500; 1000; 2000	5000	6000	12500	7000	15000
KAM 5/12.5G	750; 1500; 3000	5000	6000	12500	7000	15000
KAM 10/25	500; 1000; 2000	10000	6000	25000	7000	35000
占空比	連續	連續	5 秒	5 秒	1 秒	1 秒

KAM系列初級電流注入測試系統技術參數：
KAM系列包括四種型號：
?KAM2/5;
?KAM 5/12.5;
?KAM 5/12.5G;
?KAM 10/25.

?電流范圍或電壓輸出選擇：
position I/V selector switch: 500A –1000A – 2000A – 6000A – V(750 – 1500 – 3000 - 6000 – V for the G model).
?電流和功率范圍選擇。
?粗調和精細的輸出調整。
?電流計量：通過4位和半位數儀表，保持功能。
?可調電壓輸出特性：
范圍：0～270V AC;
電流輸出：0～15 A.

計時器
?測量：從電流注入到接觸跳閘（繼電器測試）或電流注入持續時間（斷路器測試）; 開關選擇。
?定時范圍：999.99 s或99.999 s; 開關可選。精度：±0.01％±1位數。
?顯示5位數字，內置10 MHz石英振蕩器輸入觸點干燥或潮濕。
?電壓范圍：24 V至220 V，直流或交流。

電源
?電源：230 V±15％; 50/60 Hz。

保護
?電源上的磁熱斷路器。
?保險絲直流電源。
?如果輸出電流超過所選范圍的120％，報*燈和蜂鳴器。
?如果變壓器未連接，則無法注入電流。對電力變壓器進行熱保護，帶報*燈。
?掉電時脈沖電流切斷不復位。
?輔助電壓輸出保險絲：T5。
?除非V選擇，否則不可調節，不可隔離電壓。

外殼
?控制單元：帶蓋和手柄的鋁合金外殼。
?電力變壓器：鋁合金外殼，帶手柄和車輪。

重量和尺寸
控制單元
?KAM 2/5, KAM 5/12.5 and KAM 5/12.5G: 33 kg.
?KAM 10/25: 37 kg.
?尺寸: 300 x 620 x 260 mm.

電力變壓器
?標號: one for KAM 2/5;
two for KAM 5/12.5, KAM 5/12.5G,and KAM 10/25.
?重量:
KAM 2/5: 70 kg.
KAM 5/12.5 and KAM 5/12.5G: 70 kg and 85 kg.
KAM 10/25: 104 kg and 125 kg.
?尺寸: KAM 2/5, KAM 5/12.5 and KAM 5/12.5G: 310 x 270 x400 mm;
KAM 10/25: 450 x 270 x 400 mm.
?變壓器配有C形板，用于互連。

KAM系列初級電流注入測試系統標準配件：
每個KAM單元都配有以下附件：
?控制箱和變壓器之間的互連電纜，長2米。
?主電纜
?電纜到旅行接觸，2米長。
?操作手冊。
連接到負載的電纜不作為標準附件提供。

KAM系列初級電流注入測試系統可選配件：
可根據要求提供以下連接電纜：
1.代碼15085.由4根電纜組成，200平方毫米。
長度為0.5米，兩端用環形端子端接，并帶有2個螺絲驅動夾，將電纜鎖定到桿上。要并聯使用電纜，以便達到400平方毫米，并允許在所有類型的測試集達到6000 A峰值。

2.編號16085.由4根電纜組成，200平方毫米。交叉截面長度為1米，兩端用環形端子端接，并帶有2個螺絲驅動夾，將電纜鎖定到桿上。要并聯使用電纜，以達到400平方毫米，并允許在KAM-2/5上達到6000A峰值KAM-5 / 12.5和2000A。

3.代碼17085.由4根電纜組成，200平方毫米。交叉部分長2.5米，兩端用環形端子端接，并帶有2個螺絲驅動夾，將電纜鎖定到桿上。并行使用電纜，以達到400平方毫米，并允許在KAM-10/25上達到6000 A峰值，在KAM-5 / 12.5上達到2000 A。系列連接時，您將獲得5米，您可以在KAM10/25上達到2000A。

4.代碼18085.由4根電纜組成，200平方毫米。交叉部分長度5 m，兩端用環形端子端接，并帶有2個螺絲驅動夾，將電纜鎖定到桿上。電纜可以并聯連接，達到400平方毫米，所以可以在KAM-10/25上達到2000A。如果串聯連接，則有10米，您可以在KAM-5 / 12.5上達到1000A。

5. 代碼19085.除了上述電纜之外，展示由三根電纜組成的電纜組件，其中每根電纜由四對25平方毫米的雙絞線組成：這種布置減少了電纜阻抗的電抗分量，并設計為在KAM上達到2000 A 5 / 12.5距離6米。該套裝配有2個螺絲驅動夾具，用于將電纜鎖定到桿上。電纜可以根據設定的測試電流和與目標的距離，串聯或并聯連接。每根電纜的重量為15公斤，所以該組件為45公斤：如果電纜不能提起并分開擰緊到夾具上，則應考慮這一點。

6. 代碼20085.由四條電纜組成的電纜組件，每個電纜，反過來，由四對25平方毫米的雙絞線組成：這種布置減少了電纜阻抗的反應分量，并設計為在距離1.8米的KAM 5 /12.5G處達到3000A。該套裝配有2個螺絲刀夾將電纜鎖定到酒吧。電纜可以串聯或并聯，根據所需的測試電流和到目標的距離。

所有上述電纜都帶有兩個用于連接到桿的大電流螺絲驅動夾，具有以下特征：
?材質：鋁。
?開啟范圍：5至60毫米。
?短路電流額定值：41 kA / 1 s。
?適用標準：EN 61230。
?將電纜夾上的導線上的孔，并將其擰緊。

KAM系列初級電流注入測試系統適用標準
電磁兼容
?指令號2004/108/ EC。
?適用標準：EN61326-1 + A1 + A2。

低電壓指令
?指令n。2006/95/ EC。
?適用標準，對于I類儀器，污染等級2，安裝類別II：IEC EN61010-1。
尤其是：
?介質剛度：1.4 kV，1分鐘。
?絕緣電阻：>2Ω。
?接地電阻：<0.1歐姆
?分散電流：<5 mA。
?輸入/輸出保護：IP 2X。
?工作溫度：0 - 50°C; 儲存：-25°C至70°C。
?相對濕度：5 - 95％，不凝結。

碼	模塊
30084	KAM 2/5數字保持兼容連接電纜：
16085	4根200平方毫米的電纜并聯，1米長（最大2000A）
15085	4根200平方毫米的并聯電纜，0.5米長（6000A最大5秒）
80085	KAM 5 / 12.5數字保持兼容連接電纜：
17085	4根200平方毫米的電纜并聯，長2.5米（最大2000A）
19085	1組3根電纜，其中每根電纜由4對25平方毫米雙絞線組成，長6米（最大2000A）
16085	4根200平方毫米的電纜并聯，1米長（6000A最大5秒）
50085	KAM 5 / 12.5-G數字保持兼容連接電纜：
20085	1組4根電纜，其中每根電纜由4對25平方米的雙絞線組成。它們可以串聯連接或長180米（最大3000A）
15085	4根200平方毫米的并聯電纜，0.5米長（6000A最大5秒）
60086	KAM 10/25數字保持兼容連接電纜：
18085	4根200平方毫米的電纜并聯，長5米（最大2000A）
17085	4根200平方毫米的電纜并聯，長2.5米（最大2000A）
