美國MEGGER BALTO Modular 斷路器和保護繼電器測試設備由愛儀器儀表網代理，STEVO Electric推出了BALTO CONTROLLER，這是一種保護繼電器測試裝置。此類設備稱為二次注射測試設備。BALTO CONTROLLER 可用作獨立單元來測試保護繼電器，也可與 BALTO 模塊結合使用來測試 DC-HSCB?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

BALTO Modular 斷路器和保護繼電器測試設備介紹

從事鐵路網運維工作的鐵路運營商，在測試直流高速斷路器時面臨著諸多挑戰，尤其是在控制和調節斷路器跳閘閾值電流（即 Ids），以及將測試結果與斷路器原始設備制造商（OEM）規格進行對比方面。
解決方案便是 Megger Balto 測試儀。這款創新性的移動式 Megger Balto 系統以用戶需求為設計核心，*大可適用于 40000 安培的電流測試，能夠滿足直流高速斷路器制造商和用戶的各類挑戰。研發 Megger Balto 直流大電流斷路器測試儀的目的，是生成極高精度的直流測試電流，從而對直流高速斷路器開展功能測試。這些超大電流會注入直流高速斷路器的主電路，進而實現對整個電路的控制，包括對測量元件、電流轉換器和保護繼電器的控制。

BALTO Modular 斷路器和保護繼電器測試設備產品特點
為滿足市場需求，Megger 公司依據直流高速斷路器制造商以及各類鐵路網管理方和用戶的需求，打造出了創新性的 Megger Balto 模塊化系統。
新增功能：用于獨立式直流保護繼電器測試的 Balto 模塊化控制單元
新增功能：便攜式直流大電流斷路器測試儀 —— 適用于測試直流高速斷路器
模塊化設計 —— 可根據未來需求進行擴展
采用電池和超級電容作為電源
電流上升斜率符合國際電工委員會（IEC）61992-2《牽引變電站》和 IEC 60077-2《鐵路車輛》標準
可測量跳閘電流（Ids）、分閘時間、接觸電阻，并能對繼電器進行二次注入測試
配備 USB 和以太網 RJ45 接口
附帶 BALTO Win—— 用于電腦的通信軟件
可在設備上生成 PDF 報告
可選配用于高速斷路器的夾具連接件
擁有國際注冊專利

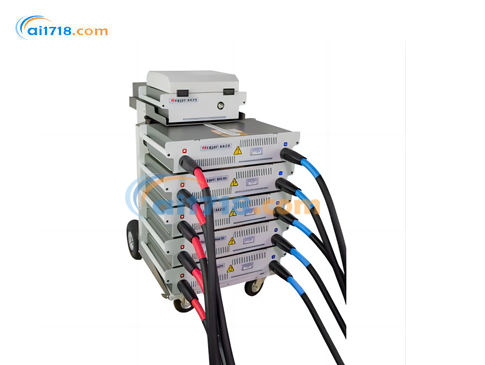

每一套完整的 Megger Balto 模塊化系統都包含以下組件：
控制單元 —— 操作終端
電流發生器 —— 電源或功率單元，*多可配備 5 個
推車 —— 用于容納電池、超級電容和電池充電器
電纜組 —— 用于連接測試件

Megger Balto 模塊化系統其他特性
電流測試范圍從 4000 安培起，擴展后（配備 5 個 4000 安培電流發生器）可達 20000 安培；采用主從模式配置時，*高可至 40000 安培
采用 4000 安培電流發生器
搭配推車和 8000、12000、20000 安培的電池組
每套系統均為模塊化設計，可進行擴展：
所有模塊均便于攜帶，整套系統可通過便捷的推車和電池組運輸至現場
系統易于安裝，且能便捷地與測試設備連接
用戶安全至關重要，Megger Balto 模塊化系統具備系統自動監控功能以及超級電容的溫度保護功能
此外，該系統還具備以下功能：
電流發生器自動識別功能
自動診斷 —— 對每個電流發生器的電流測量進行控制和校準
電流增長管理
測量結果*顯示

Megger Balto 模塊化系統提供多種標準測試模式：
標準測試模式
自動模式（含快速測試）
快速測試：用于確定斷路器跳閘電流（Ids）的近似值
自動測試：電流上升斜率符合 IEC 61992-2《牽引變電站》和 IEC 60077-2《鐵路車輛》標準，可對 Ids 進行*測試
測量結果圖形化顯示
手動模式
直流高速斷路器分閘時間測量
直流保護測試
外部設備校準
電壓降測量：按照直流高速斷路器制造商的操作流程進行電壓降測量

BALTO Modular 斷路器和保護繼電器測試設備應用領域
Megger Balto 系統是專為鐵路領域的特定應用研發的，具體包括：
對變電站用直流高速斷路器及其保護裝置進行測試
對機車、動車組、地鐵、地下鐵路和有軌電車內的直流高速斷路器進行測試
對有軌電車和無軌電車內的電磁接觸器（控制接觸器和主接觸器）進行測試
此外，Megger Balto 系統還可用于其他需要超大電流的應用場景，例如采礦、鋼鐵廠、船舶和太陽能領域。

BALTO Modular訂購信息

BALTO Modular 斷路器和保護繼電器測試設備規格

電源供應

• 市電輸入：120 伏交流電（60 赫茲）、230 伏交流電（50 赫茲）
• 功耗：120 伏交流電（60 赫茲）時為 7.20 安培；230 伏交流電（50 赫茲）時為 3.50 安培
• 電源電壓：電池和超級電容為 12 伏直流電至 15.7 伏直流電
• 電源線：CEE 7/7 插頭轉 IEC 60320 C13 接口，長度 2 米，額定電流 10 安培，額定電壓 250 伏交流電

可用量程

• 系統：每 4000 安培單元對應的電流范圍為 4000 安培 - 20000 安培
• 主從模式系統：24000 安培、32000 安培、40000 安培

完整模塊化系統

控制單元

控制單元具備以下特性：

• 操作終端 —— 用于操作、控制和管理
• 通信接口
• 輔助電源

二次注入

• 輸出：
  • 電壓輸出：-60 毫伏至 + 60 毫伏……-10 伏至 + 10 伏
  • 電流輸出：-20 毫安至 + 20 毫安以及 + 4 毫安至 + 20 毫安
• 輸入：
  • 跳閘觸點（直流保護繼電器）
  • 跳閘觸點（備用）
• 曲線：
  • 標準曲線
  • 用戶自定義曲線

電流發生器

推車

• 控制單元
• 4000 安培 - 20000 安培電流發生器 —— *大數量：5 個（主從模式配置時為 10 個，可提供 2×20000 安培 = 40000 安培的電流）
• 電池和充電器 —— 根據所訂購的系統進行配置
• 超級電容 —— 根據所訂購的系統進行配置
• 尺寸：1100×700×750 毫米
• 能量艙：用于容納電池和超級電容
• 充電器：1 個或 2 個，每個的直流額定電流為 20 安培
• *大能量：約 1.5 千瓦時
• 輸出電壓：15.7 伏直流電
• 接地線橫截面：2.5 平方毫米
• 功率單元*大數量：5 個

輸出特性

• 輸出電壓：3.6 伏直流電 - 4.71 伏直流電
• 輸出電流：100 安培 - 4000 安培，*高可達 20000 安培
• 主從模式：*高可達 40000 安培
• 注入持續時間：2-5 秒
• 結果精度：1.5%

測量特性

• 有效跳閘電流（Ids）測量
• 機械反應時間（分閘時間）測量
• 電壓降測量

環境要求

• 應用領域：本測試設備適用于變電站、電氣區域和工業環境
• 符合協調文件歐盟指令 2006/42/EEC
• 低壓指令（LVD）：符合 EN-IEC 61010-1:2010 標準
• 電磁兼容性（EMC）：符合 2004/108/EEC 指令（符合 EC EN61326-:2013 標準）

連接方式

• 電源線：標準配置
• 輸出連接：大電流柔性電纜、BALTO 模塊化電纜組
  • 1. 4000 安培電源線；電源線組 - 240 平方毫米：長度 2 米的單根柔性連接線
  • 1. 20000 安培至 40000 安培電流范圍 —— 可選配置：帶主從模式
• 接地線：16 平方毫米

其他環境參數

• 工作溫度：0°C……+55°C（32°F……+131°F）
• 存儲溫度：-20°C……+65°C（-13°F……+149°F）
• 濕度：5%-95%，無冷凝
• 海拔高度：2000 米
• 通信接口：100 兆以太網（100 base-TX）和 USB 2.0
• 緊急停止功能：可立即停止所有注入操作
• 界面語言：英語、法語、荷蘭語、德語、西班牙語、意大利語、中文、捷克語

相關鐵路標準

• 鐵路應用 / 固定裝置 - 直流開關設備：IEC 61992-1 修訂版 2 第 1 部分、IEC 61992-2 修訂版 2 第 2 部分
• 鐵路應用 / 鐵路車輛電氣設備：IEC 60077-1 第 1 部分、IEC 60077-2 第 2 部分
• 防護等級：IP20
