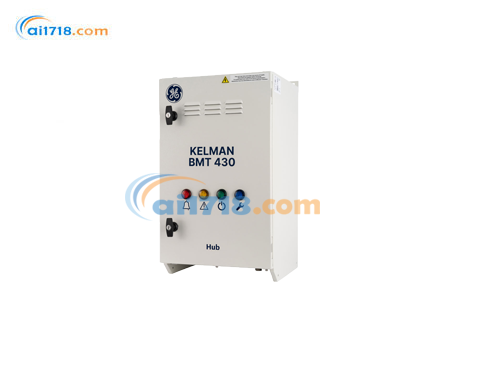

美國GE　Kelman BMT 430變壓器套管及局部放電監測系統

型號：Kelman BMT 430變壓器套管及局部放電監測系統

品牌：美國GE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國GE

美國GE公司是一家多元化的科技、媒體和金融服務公司，致力于為客戶解決世界上棘手的問題。GE的產品和服務范圍廣闊，從飛機發動機、發電設備到金融服務、醫療成像、媒體、塑料產品以及水處理技術，客戶遍及全球100多個國家，擁有30多萬員工。杰夫?伊梅爾特先生是現任董事長及首席執行官。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國GE Kelman BMT 430變壓器套管及局部放電監測系統，將溶解氣體分析（DGA）、局部放電（PD）和套管監測（BM）功能集成在一個強大的單元中。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

Kelman BMT 430變壓器套管及局部放電監測系統產品概述
資產管理者深知電力變壓器的關鍵重要性，也清楚任何故障所帶來的風險和后果。在高壓（HV）變電站故障中，套管故障占比很大，常常會在變電站及周邊區域造成嚴重且代價高昂的損失。過去，人們常采用預防性維護、提前更換和定期離線測試來解決這一問題。如今，在線監測系統能夠為資產所有者提供潛在故障的實時數據，幫助他們快速決策，避免災難性故障，同時降低整體維護成本。
KELMAN BMT 430 是 GE Vernova 公司的新一代在線監測系統，它能夠持續監測變壓器套管的運行狀況以及正在發展的局部放電（PD）活動。一旦套管出現故障隱患，系統會立即向工作人員發出*報，并提供有關套管和變壓器的關鍵健康信息。
KELMAN BMT 430 是一個獨立的系統，具備現場擴展能力，可與 GE Vernova 的多氣體 DGA 單元、變壓器模型等進行集成。這種靈活性和集成度能夠根據當前和未來的需求，實現更全面的狀態監測。

Kelman BMT 430變壓器套管及局部放電監測系統主要優勢
多參數監測：通過單個傳感器和連接點，實現對套管電容、功率因數（介質損耗角正切值，tan delta）和局部放電的監測。
廣泛覆蓋：可對三相變壓器或單相變壓器組的多達 9 個套管進行監測。
便捷交互：內置遠程人機界面（HMI）和本地彩色顯示屏。
可擴展性：支持現場升級，能夠集成 GE Vernova 的 DGA 多氣體監測和變壓器模型功能，在單一產品平臺上實現更強大的基于狀態的監測。
軟件兼容：與 GE Vernova 的 Perception 和 Energy APM 資產管理軟件平臺完全集成。

應用領域
適用場景廣泛：適用于公用事業發電、輸電與配電以及工業領域的各種三相和單相變壓器組。
設備管理：主要用于小型、中型和大型電力及配電變壓器、自耦變壓器和電抗器的管理。
維護升級：通過擴展監測范圍，超越傳統的套管監測，實現并強化基于狀態的變壓器維護。

可擴展解決方案
基礎監測：使用單個傳感器和連接點監測套管狀況并檢測局部放電活動。
升級擴展：可通過集成附加模塊，現場升級為 Kelman DGA 900 Plus 變壓器監測解決方案。
監測數量：*多可監測 9 個電容式套管。

套管適配器
設計創新：采用創新的兩件式套管抽頭連接，便于進行離線測試。
材質多樣：提供船用級鋁或不銹鋼材質可選，防護等級達 IP66 。
安全保障：內置抑制電路，在出現瞬變時限制適配器內的電壓；具備故障安全功能，確保抽頭點始終通過套管適配器接地。

直觀易用的軟件
基礎軟件：配備 GE Vernova 的 Perception Desktop 軟件，用于數據診斷、可視化展示和下載。
升級拓展：可升級至功能強大的 GE Vernova Energy APM 軟件套件。
交互便捷：提供遠程 HMI，方便進行系統參數的可視化展示和配置；本地 HMI 顯示直觀易懂。

監測變壓器套管的重要性
變壓器套管長期處于高應力狀態下，這會導致套管絕緣性能下降。統計數據顯示，大約 15 - 20% 的變壓器故障是由套管故障引起的。套管故障可能引發災難性后果，如劇烈爆炸、大型油火以及瓷片飛濺等，這不僅會造成變壓器的完全損壞，還會對附近設備造成附帶損害，引發環境問題并導致人員傷亡。

定期使變壓器離線來檢查套管的完整性既不實際，也容易錯過快速變化的故障情況。如今，借助現代先進的電子技術和遠程數據訪問功能，對變壓器套管進行持續在線監測，能夠提高變壓器的運行可靠性和可用性。在線監測系統的真正優勢在于能夠在實際運行條件下檢測到異常情況，而這些情況在其他方式下可能無法被發現。

KELMAN BMT 430 的測量原理

KELMAN BMT 430 是一款在線監測系統，通過持續監測套管狀況，為終端用戶提供 C1 電容和功率因數（tan delta）的變化情況，以此評估套管的介電效率和絕緣完整性。該系統通過連接在套管電壓抽頭點的定制適配器進行工作，具體如下：
電容變化監測：將套管泄漏電流的變化與根據套管銘牌信息和變壓器運行電壓計算出的原始值進行對比。由于電流變化與電容變化成正比，KELMAN BMT 430 能夠計算出套管 C1 電容相對于安裝時的變化，從而評估其介電性能和絕緣層的完整性。

相位角差異測量：測量三個套管電流相位之間的時間差，該時間差可轉化為相互之間的相位角差異。因為相位延遲的變化等同于功率因數的變化，所以可以確定每個套管相對于其他套管的功率因數變化百分比（相對于銘牌值），以此來評估套管絕緣的輕微劣化情況。

局部放電檢測：局部放電是指在高電壓應力下，固體或流體電氣絕緣系統中一小部分發生的局部擊穿現象，這種擊穿不會完全貫穿兩個導體之間的空間。固體電介質中的局部放電會導致絕緣系統局部逐漸侵蝕，*終引發關鍵絕緣失效。BMT 430 使用連接到套管測試抽頭的同一傳感器，測量與局部放電事件相關的高頻瞬變信號，這些信號可能來自套管內部或附近（如電暈、繞組頂部），為套管監測增加了一層保障。系統采用多種算法來區分噪聲和局部放電事件，并消除相鄰相局部放電產生的反射信號。通過評估局部放電極性與電源電壓的關系，可區分套管內部和外部的局部放電事件。此外，系統還會監測局部放電活動以及局部放電相位分辨（PRPD）模式。

Kelman BMT 430變壓器套管及局部放電監測系統產品規格

項目	詳情
測量
套管
泄漏電流	2 - 200mA，分辨率：0.01mA
相對相位角	分辨率：0.01?
電容變化百分比	-
相對功率因數變化百分比	-
采樣率	100kHz
局部放電
PD 脈沖幅度（pC）	-
PD 脈沖計數（單位）	-
局部放電指數（mW）	-
采樣率	100MHz
特性
三相變壓器套管及 PD 監測
標準配置	1 組 3 個套管（通常為高壓套管）或 2 組 3 個套管（通常為高壓和低壓套管）
可選配置	3 組 3 個套管（通常為高壓、低壓和第三繞組電壓套管）；監測單相變壓器組；監測單相變壓器組和一臺備用變壓器
顯示
4 組陽光下可見的 LED 陣列	電源、示、報、服務狀態指示
背光 7 英寸彩色電阻式觸摸屏（800 x 480）	-
嵌入式安全網絡服務器	-
模擬輸入	1 個標準負載測量套件 - 分體式鐵芯電流互感器；5 個可選模擬輸入插槽（*多可添加 5 個額外的負載 CT、PT100 輸入或 4 - 20mA 傳感器卡）
數字輸出	6 個標準客戶可編程干觸點繼電器（C 型，SPDT），常開 / 常閉，10A @250Vac 阻性負載，8A @30Vdc 阻性負載；1 個標準服務報*繼電器
數字輸入	3 個狀態轉換輸入
額外傳感器	1 個標準頂部油溫傳感器；1 個標準分體式鐵芯高頻 CT；1 個標準用于負載測量的 CT
通信
數字通信 / 協議
標準配置	1 個基于 RS485/TCP/IP 的 Modbus®；1 個 DNP3.0 TCP/IP；1 個標準 1Gb 以太網（RJ45）
可選配置	基于 RS485 或 TCP/IP 的 DNP3.0；IEC 61850 第二版；ST/SC 多模光纖轉換器；GPRS/UMTS/HSPA + 調制解調器
環境
運行條件	環境溫度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；運行濕度：0 - 95 % RH（無冷凝）
外殼	防護等級 IP56 認證；標準材質：2mm 船用級粉末涂層鋁（RAL9002）；可選材質：未噴漆的 316 不銹鋼
電源要求	交流：標稱 100 - 240 Vac（范圍 85 - 264），4A；直流：標稱 100 - 250 Vdc（范圍 90 - 300）
機械
尺寸	600 mm x 380 mm x 330 mm（23.6 in x 15.0 in x 13.0 in）
重量	18.5 kg / 40.8 lb
套管適配器
工作溫度	在套管抽頭點：-40 °C 至 +90 °C（-40 °F 至 + 194 °F）
標準材質	船用級鋁
可選材質	不銹鋼
