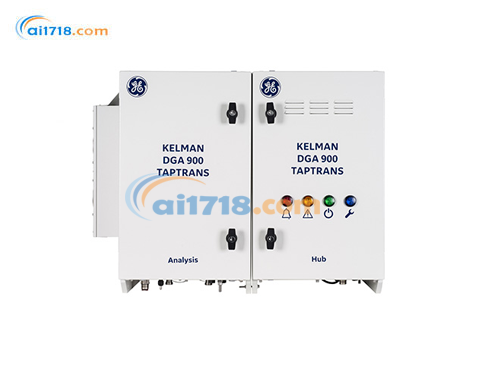

美國GE　Kelman DGA 900 TAPTRANS氣體在線監測器

型號：Kelman DGA 900 TAPTRANS氣體在線監測器

品牌：美國GE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國GE

美國GE公司是一家多元化的科技、媒體和金融服務公司，致力于為客戶解決世界上棘手的問題。GE的產品和服務范圍廣闊，從飛機發動機、發電設備到金融服務、醫療成像、媒體、塑料產品以及水處理技術，客戶遍及全球100多個國家，擁有30多萬員工。杰夫?伊梅爾特先生是現任董事長及首席執行官。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國GE Kelman DGA 900 TAPTRANS氣體在線監測器，能夠?qū)χ饔拖?、選擇器油箱和切換開關油箱分別進行多氣體在線 DGA 和水分監測，通過將主油箱和選擇器油箱與切換開關油箱分開監測，避免了相互污染的風險。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

Kelman DGA 900 TAPTRANS氣體在線監測器產品描述
了解變壓器的運行狀況對所有電網來說都至關重要，而變壓器的在線監測是成功的資產管理計劃中越來越關鍵的組成部分。Kelman DGA 900 TAPTRANS 提供的全面信息，不僅能避免代價高昂的故障，還能*大化資產的使用效能。

Kelman DGA 900 TAPTRANS 是一款專門為帶有載分接開關（OLTC）的變壓器設計的專利產品。OLTC 被認為是變壓器*易出故障的部件之一，也是造成大量非計劃停電的主要原因。該產品能夠?qū)χ饔拖?、選擇器油箱和切換開關油箱分別進行多氣體在線 DGA 和水分監測，通過將主油箱和選擇器油箱與切換開關油箱分開監測，避免了相互污染的風險。它采用光聲光譜（PAS）測量技術，這種技術非常適合現場應用，可實現實驗室級別的高精度和可重復性測量。在單個油箱上，每小時可進行一次完整的 9 種氣體的油樣采集和分析；如果連接了全部三個可能的油箱，則每三小時可進行一次分析。

Kelman DGA 900 TAPTRANS氣體在線監測器主要優勢
模塊化與可改裝架構：采用可選的標準附加卡，具備模塊化和可改裝的架構 。
遠程監測與分析：能對變壓器的狀況和安全運行進行廣泛的遠程監測和深入分析。
數據關聯與故障診斷：支持數據關聯，便于進行驗證和深入的故障分析。
可視化展示：通過內置的基于網頁的人機界面（HMI）和本地彩色屏幕進行圖形化展示。
軟件集成：與 GE 備受贊譽的 Perception? Fleet 資產管理軟件完全集成。
豐富經驗與廣泛應用：供應商擁有 15 年 PAS 技術經驗，設備安裝量超過 15,000 臺。

應用領域
盡管在線 DGA 已被廣泛認為是評估變壓器狀況的*有效方法，但它并不能涵蓋所有潛在問題來源。分接開關、冷卻系統或套管等子系統若未得到監測，可能會引發各種問題。Kelman DGA 900 TAPTRANS 特別適用于監測大型關鍵任務變壓器或存在隱患的變壓器，以延長其使用壽命并防止意外故障。在工業生產中，OLTC 變壓器常被視為制造工具，且通常依賴不間斷電源，該設備能有效防止計劃外停電，保障生產過程的連續性，避免因故障導致的高昂停機成本或生產浪費。此外，它還常用于可再生能源發電領域，因為該領域的輸出變化需要 OLTC 變壓器進行補償。

前沿的 DGA 技術
多源多氣體測量：可在三個油源上對九種氣體和水分進行具有實驗室測量難度的現場測量。
獨立油道設計：為主油箱和 OLTC 切換開關油箱配備獨立的油道。
先進測量技術：采用 GE 的第四代 PAS 技術，檢測限更低，測量精度更高。
無需氣體耗材：無需使用載氣或校準氣體。
快速分析模式：可完成每小時一次的完整分析，針對關鍵氣體還有 “快速模式”，約 30 分鐘即可出結果。

套管與局部放電監測
套管參數測量：測量由套管劣化引起的 C1 電容和功率因數（Tan delta）的變化。
避免嚴重損壞：及時發現問題，避免造成廣泛的附帶損害甚至變壓器完全損壞。
局部放電檢測：利用相同的套管適配器檢測變壓器內部的電氣局部放電（PD）事件。
抗干擾與分析：具備多種抗噪聲方法和圖形化的 PRPD 分析功能。

OLTC 監測
關鍵氣體監測：監測選擇器 / 切換開關油箱中的關鍵故障氣體。
內置診斷方法：內置標準診斷方法。
**報設置：可進行**報設置。

Kelman DGA 900 TAPTRANS氣體在線監測器產品規格

項目	詳情
測量技術與頻率	自動頂空氣體提取，頻率可在每小時一次至每四周一次之間配置；光聲光譜（PAS）氣體測量，達到*報水平時自動觸發更快采樣；薄膜電容式水分傳感器；浸入式光纖氧氣傳感器；“快速模式” 約 30 分鐘內提供關鍵氣體變化指示
測量范圍與精度
氣體	下限檢測限（LDL）	上限檢測限（UDL）	準確度 *	重復性	響應時間 ***	快速模式
氫氣（H?）	5 ppm	5,000 ppm	±LDL 或 ±5 %（取較大值）	< 3 %	> 90 %	有
一氧化碳（CO）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	有
甲烷（CH?）	2 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	無
乙炔（C?H?）	0.5 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	有
乙烯（C?H?）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	無
二氧化碳（CO?）	20 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 3 %	> 95 %	有
乙烷（C?H?）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取較大值）	< 2 %	> 95 %	無
氧氣（O?）	100 ppm	50,000 ppm	±LDL 或 ±5 %（取較大值）	< 2 %	-	無
氮氣（N?）**	10,000 ppm	100,000 ppm	±LDL 或 ±15 %（取較大值）	-	-	無
水分（H?O）	0	100 % RS（以 ppm 為單位）	± 3ppm	< 3 %	-	有
附加卡位置	*多可安裝 3 個附加卡
特性
顯示	4 組陽光下可見的 LED 陣列；7 英寸彩色電阻式觸摸屏（800 x 480），帶背光；嵌入式安全網絡服務器
模擬輸入	1 個標準接口，用于分體式鐵芯負載 CT 傳感器
數字輸出	6 個標準客戶可編程干觸點繼電器（C 型，SPDT），常開 / 常閉，10A @250Vac 阻性負載，8A @30Vdc 阻性負載；1 個標準服務報*繼電器；1 個標準看門狗繼電器
數字通信 / 協議	1 個標準 Modbus® over RS485 / TCP/IP 接口；1 個標準 1Gb 以太網（RJ45）接口；可選：DNP3.0 over RS485 或 TCP/IP；可選：IEC 61850 Edition 2；可選：ST/SC 多模光纖轉換器；可選：GPRS/UMTS/HSPA + 調制解調器
附加選項?
OLTC 監測（可選）	標準配置：電機扭矩傳感器；2 個磁吸式溫度傳感器；4 - 20mA 或電阻式 OLTC 位置輸入（傳感器不提供）
三相變壓器套管監測（可選）	*多可單獨訂購 6 個套管適配器；標準配置：高壓套管（3 個套管）；可選配置：高壓和低壓套管（6 個套管）；所有傳感器（除特別注明外）均包含在內
環境條件	工作環境溫度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；環境濕度：0 - 95 % RH，無冷凝；閥門處油溫??：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；??基于使用 Voltesso? 35 礦物油進行的測試，從供油或回油閥到監測連接點的 ?” 管道長度為 10 米或更短，且變壓器供油閥體積為 200ml 或更少。對于低于 -20 oC 的油溫，GE 建議在管道上使用伴熱帶
外殼	IP56 認證；標準材質為 2mm 粉末涂層船用級鋁（RAL9002）；可選材質為未噴漆的 316 不銹鋼
機械規格
部件	尺寸（毫米）	尺寸（英寸）	重量（kg /lb）
分析單元	600 x 484 x 330	23.6 x 19.1 x 13.0	37 / 81.6
集線器單元	600 x 380 x 330	23.6 x 15.0 x 13.0	18.5 / 40.8
電源要求	交流：標稱 100 - 240 Vac（范圍 85 - 264），4A；直流：標稱 100 - 250 Vdc（范圍 90 - 300）
可選配件	安裝支架和遮陽罩；更長的單元間臍帶電纜
