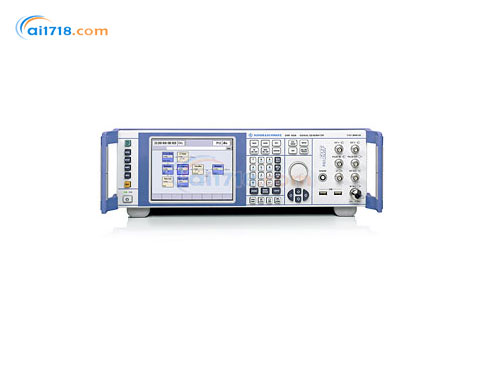

德國R&S(羅德與施瓦茨)　SMF100A微波信號發生器

型號：SMF100A微波信號發生器

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) SMF100A微波信號發生器由愛儀器儀表網代理，本產品信號質量、速度和靈活性– 這些是微波信號發生器的關鍵性能?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：

?信號質量、速度和靈活性– 這些是微波信號發生器的關鍵性能
?為了滿足極高要求，我們對R&S?SMF100A 微波信號發生器進行了全面重新設計與開發
?制造出了這一款擁有*新技術的*微波信號發生器，并樹立了新的儀器標準。它覆蓋了研發、生產、服務、維護和維修等眾多應用領域

產品特點：

?*大頻率范圍100 kHz 至43.5 GHz
?*的單邊帶相位噪聲，典型值為-120 dBc（10GHz載波頻率；10 kHz 載波偏移）
?極高的輸出功率，典型值為+25 dBm
?適用于所有領域
研發
生產
服務、維護及維修
?可通過GPIB、以太網或USB 進行遠程控制
?創新的方框圖操作形式

優異的信號質量

?極低的單邊帶相位噪聲：典型值-120 dBc
（10 GHz載波頻率；10 kHz 載波偏移；1 Hz 測量帶寬）
?極低的寬帶噪聲：典型值<-148 dBc（10 GHz 載波頻率）
（>10 MHz 載波偏移；1 Hz 測量帶寬；+10 dBm 輸出功率）
?極低的諧波：典型值<-55 dBc（10 GHz載波頻率）（+10 dBm輸出功率）
?高非諧波抑制：典型值<-62 dBc（10 GHz載波頻率）
（>3 kHz 載波偏移；+10 dBm 輸出功率）

適合各種用途

?頻率范圍100 kHz 至43.5 GHz
?頻率、電平和低頻掃描
?AM、寬帶FM/φM、脈沖調制
?兩個高達10 MHz 的多功能發生器
?連接R&S?NRP-Zx 功率傳感器后可用于標量網絡分析

適合在生產中使用

?在整個電平和頻率范圍內具有非常短的電平與頻率建立時間：
<4 ms（頻率），<3 ms（電平），典型值<750 μs（列表模式；頻率和電平）
?極高的輸出功率，典型值達到+25 dBm
?突出的*電平準確度和電平重復性
?具有用于遠程控制的多種接口
?在機架中的空間要求較低：僅三個高度單位

航空和國防應用

?性能優異的可選脈沖調制器：
>80 dB 開關比
<10 ns 上升/下降時間
<20 ns 脈沖寬度
?可選的脈沖發生器
?滿足高安全要求的可選小型移動閃盤（CF card）
?脈沖發生器可針對雷達測試需要生成脈沖串（R&S?SMF-K27 選件），即脈沖之間具有不同寬度與間隔的一系列脈沖的組合

功率分析

使用R&S?NRP-Zx 功率傳感器進行標量網絡分析
在沒有頻譜或網絡分析儀的情況下，可通過帶有R&S?SMF-K28 功率分析選件的R&S?SMF100A 微波信號發生器和一個R&S?NRP-Zx 功率傳感器來進行標量網絡分析。比如可以測量帶通濾波器的通帶特性。

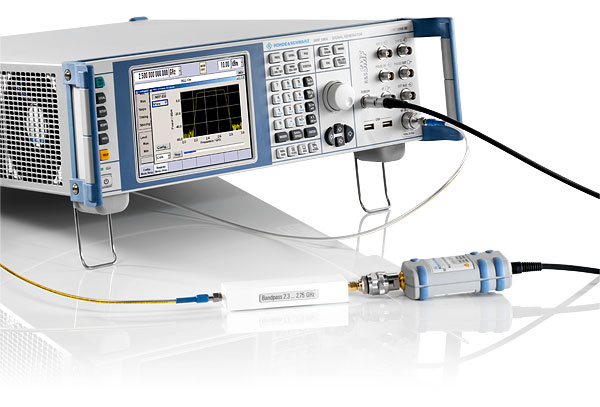

通過R&S?SMF100A 微波信號發生器和安裝有R&S?FSP-B10 選件的R&S?FSQ 信號分析儀來進行標量網絡分析
此濾波器的輸入與RF 輸出相連，而它的輸出與一個R&S?NRP-Zx 功率傳感器相連。功率傳感器連接在R&S?SMF100A 上進行設置。R&S?SMF100A 按照輸入的頻率范圍執行測量，并顯示此帶通濾波器的通帶。此時可對濾波器進行手動調節，并且可直接在R&S?SMF100A 實時顯示調整結果。

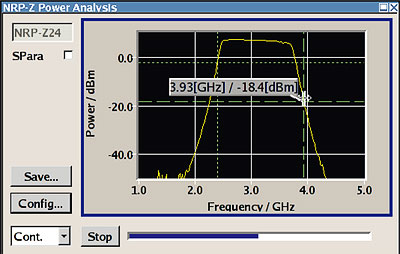

由R&S?SMF100A（安裝有R&S?SMF-K28 功率分析選件）顯示的帶通濾波器的特性

用戶自定義的外部頻率響應校正

功率放大器等被測設備（DUT）總具有一定的頻率響應。在此情況下，信號發生器需要對頻率響應進行補償。R&S?SMF100A 專門針對這一應用提供了用戶校正功能。對于一個需要校正的已知頻率響應，可以輸入作為頻率函數的電平校正值。在這些頻率點之間將進行校正值的自動插補。
為了將此過程簡化，只需按一個按鈕之后，R&S?SMF100A 也可通過使用外部R&S 功率傳感器自動校正電平，并給出校正值。

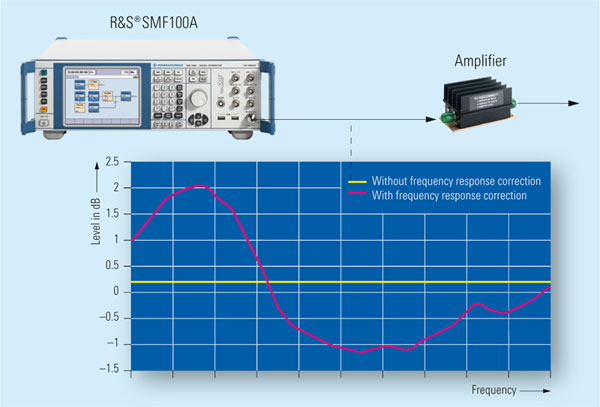

行頻率響應校正（紅色）和沒有進行頻率響應校正（黃色）時R&S?SMF100A 微波信號發生器的輸出電平

帶有頻率和電平校正值（單位分別為Hz 和dB）的用戶校正表

靈活的脈沖串

為了生成更為復雜的脈沖，R&S?SMF100A 基于它的脈沖調制器和脈沖發生器、并使用R&S?SMF-K27 脈沖串選件便能夠提供一個全新的功能。與單脈沖或雙脈沖不同，“脈沖串”是各種不同脈沖的組合，它們可以是周期或非周期脈沖組。通過內置的可選脈沖發生器，便可以生成這些通常用于雷達應用的“脈沖串”。脈沖寬度和脈沖暫停時間可分別針對每個脈沖單獨設置。這樣*可以生成交錯脈沖，或將抖動應用于脈沖寬度及脈沖暫停時間。
與ARB 解決方案不同，這種方法的*大優點是脈沖調制器的開/關比、上升和下降時間等性能要好得多。
