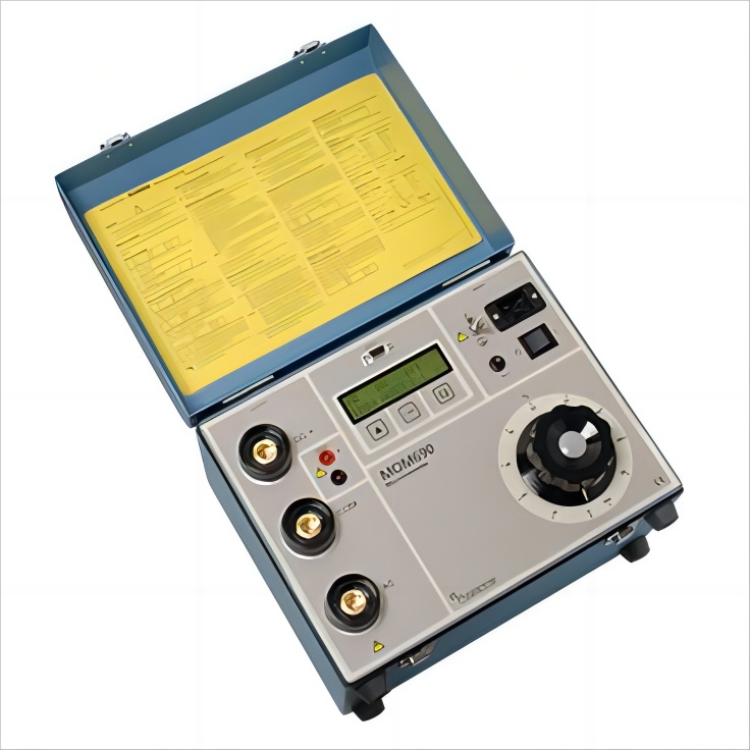

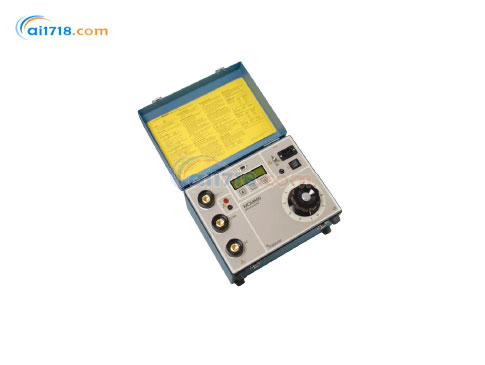

美國MEGGER　MOM690微歐表微歐計600A的低電阻測試儀

型號：MOM690微歐表微歐計600A的低電阻測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER MOM690微歐表微歐計由愛儀器儀表網代理，MOM690高壓斷路器和隔離開關的電阻測試是維護時必不可少的部分?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國MEGGER MOM690微歐表微歐計產品簡介：
?MOM690高壓斷路器和隔離開關的電阻測試是維護時必不可少的部分
?MOM690大電流觸點和其他傳輸設備的接觸電阻測試儀器在Megger的產品線中已經有許多年了
?MOM690補充了微歐表這個系列的產品。除了大電流輸出功能，MOM690還擁有基于微處理器的測試、存儲和生產報告的功能
?MOM690內置的軟件可以使您進行單次測試或多次測試，并將結果進行存儲。
?MOM690通過選配的MOMWin軟件可將存儲的結果傳輸至電腦，用于進一步分析并生成報告
?MOM690能夠自動設置量程，并連續地對電阻進行測試，到達設定的電流后測試結果可被自動記錄。還有更簡單的嗎？
?在測試完內置CT的斷路器以后，如密封性GIS斷路器，以下規程規定須對CT進行退磁
?有了MOM690的交流輸出能力，這項任務不再麻煩。在不同的場合，MOM690的AC輸出也可用作電流源

MOM690微歐表產品應用：

?重要：在操作儀器前先閱讀使用說明

斷路器測試

1.確保已拆除斷路器兩端的連接線
2.確保斷路器的一端已接地
3.將微歐表接地
4.確保在接線時微歐表的開關關閉
5.將電流電纜連接到儀器的DC+和COM端，并將傳感器電纜連接至斷路器兩端和儀器，確保極性正確
6.開機
7.按下鍵選擇自動“AUTO”或手動“MAN”
8.將輸出電流設為零以開始測試
9.將輸出電流增加至目標值（如600A）
10.讀取電阻讀數

母線焊點測試

1.確保母線已斷開連接且接地
2.將測試儀接地
3.確保在接線時微歐表的開關關閉
4.將電流電纜連接到儀器的DC+和COM端，并將傳感器電纜連接至斷路器兩端和儀器，確保極性正確
5.開機
6.按下鍵選擇手動“MAN”
7.將輸出電流設為零以開始測試
8.將輸出電流增加至目標值（如100A）
9.使用外部電壓表測試每個焊接位置的接觸電阻，電壓表須切換至DC模式
10.計算實際電阻
例如：如果100A測試電流下焊接位置兩端的電壓降是0.0067 V，那么對應的電阻為67μΩ

MOM690微歐表產品特點：
?接地端
小型斷路器
?主電源插口
?電源開關
?DC電流輸出
?COM端
?AC電流輸出
?電壓測試輸入
?設置選擇器
?功能選擇器
?中斷電流并切換電阻和電壓的顯示
?可調變壓器
?顯示屏

?RS232串行端口

MOM690訂購信息

Item Art. No.

MOM690
配有：
標準電纜組 GA-05055
接地電纜 GA-00200
運輸箱 GD-00182
115 V 電源電壓 BB-41190

230 V 電源電壓 BB-42390

可選
PC 軟件 MOMWin
包括 RS-232 端口的串行電纜 BB-8010X

電纜組15 m (49 ft)
2 x 15 m (49 ft), 95 mm2 (電流電纜)
2 x 15 m (49 ft), 2.5 mm2 (測量電纜)
重量: 29.4 kg (64.8 lbs) GA-09155

延長線組
由于所有電流電纜都有卡口式連接器，如果需要
，標準電纜可以很容易地延長 5 米或 10 米的延
長裝置。然而，在需要大電流和長電纜長度的情
況下，可能需要使用較重的電纜裝置。
延長線 No. 1
2 x 5 m (16 ft), 50 mm2 (current cables).
2 x 10 m (33 ft), 2.5 mm2 (sensing cables).
Weight: 7.5 kg (16.5 lbs) GA-05057

延長線 No. 2
2 x 10 m (33 ft), 50 mm2 (current cables).
2 x 15 m (49 ft), 2.5 mm2 (sensing cables).
Weight: 15 kg (33 lbs) GA-05107

校準分流器
可以為 MOM690 訂購一個可選的校準分流器

（600A/60mV），使您能夠確保儀器讀數保持

正確。 BB-90024

運輸箱XL
帶有用于標準 5m 電纜組 + 1 號或 2 號延長電
纜組的空間。 GD-00042

MOM690微歐表微歐計規格
在額定電壓、+25°C的環境下規格的各項指標有效，指標會在不經意間產生變化。
環境
應用場合	儀器可在高壓變電站和工業環境下使用。
溫度
操作	0°C 到 +50°C (32°F 到 +122°F)
儲存	-40°C 到 +70°C (-40°F 到 +158°F)
濕度	5% – 95% RH, 不凝結
CE 標識
EMC	2004/108/EC
LVD	2006/95/EC
常規
電源電壓	115 / 230 V AC, 50 / 60 Hz
電源功率	115 V, 5980 VA 230 V, 9660 VA
保護	小型斷路器、熱跳開關
大小
儀器	350 x 270 x 220 mm (13.8” x 10.6” x 8.7”)
運輸箱	610 x 290 x 360 mm (24.0” x 11.4” x 14.2”)
重量, 115 V 型號	24 kg (52.9 lbs) 38.9 kg (85.7 lbs) 連攜帶箱和配件
重量, 230 V 型號	23.7 kg (52.2 lbs) 38.6 kg (85.1 lbs) 連攜帶箱和配件
電流電纜	2 x 5 m (16 ft), 50 mm2
傳感器電纜	2 x 5 m (16 ft), 2.5 mm2
測量單元
電流表
量程	0 - 800 A
分辨率	1A
誤差	100 – 800 A, ±1% of reading + 1 digit 50 – 99 A, ±(2% of reading + 2 digits) 0 – 49 A, not specified
Resistance
Range	0 – 200 mΩ, > 200 mΩ not specified
Resolution	1 μΩ
Inaccuracy	100 – 800 A, 讀數的±1 % +1位 50 – 99 A, 讀數的±2 % +2位 0 – 49 A, 未標明

*大負載電阻/電流，115 V型號
電纜組別	標準	標準+	標準+	2 x 15 m
		擴展1	擴展1	95 mm2
300 A	10 mΩ	6 mΩ	3 mΩ	10 mΩ
*大電流	575 A	420 A	360 A	540 A
*大負載電阻/電流，230 V型號
電纜組別	標準	標準+	標準+	2 x 15 m
		擴展1	擴展1	95 mm2
300 A	18 mΩ	14 mΩ	11 mΩ	18 mΩ
600 A	3.0 mΩ			1.8 mΩ
*大電流	750 A	570 A	480 A	690 A

輸出 DC（CAT I），115 V 型號
電流 (A)	電壓 (V)	*大負載時間	輸入電流 (A)
0	7.3	-	0.8
50	6.9	30 min.
100	6.4	10 min.	10
200	5.5	90 s	19
300	4.8	50 s
400	3.9	30 s	38
500	3	15 s
575 1)	2.5	10 s
600	2.2	8 s	52
700	1.5	5 s
800 2)	0.9	-
1) 大電流需使用標準的 2 x 5 m 50 mm2 2) 超過800 A儀器會立即關閉注意：以上數字顯示的起始溫度為25℃時的大負載時間，如果要做重復性測試則不成立
輸出 AC（CAT I），115 V 型號
電流 (A)	電壓 (V)	*大負載時間	靜置時間
0	8.7	連續	-
660	3.5	2 s	4 min
注意：不能同時輸出直流和交流電流
輸出 DC（CAT I），230 V 型號
電流 (A)	電壓 (V )	*大負載時間	輸入電流 (A)
0	9.4	-	0.4
50	9	30 min.
100	8.6	10 min.	6
200	8	90 s
300	7.2	50 s
400	6.4	40 s
500	5.7	30 s
600	5	15 s	33
700	4.3	8 s
750	3.8	5 s
800	3.6	-	42
1) 大電流需使用標準的 2 x 5 m 50 mm2 2)超過800 A儀器會立即關閉注意：以上數字顯示的起始溫度為25℃時的大負載時間，如果要做重復性測試則不成立
輸出 AC（CAT I），230 V 型號
電流 (A)	電壓 (V AC)	*大負載時間	靜置時間
0	11.2	連續	-
660	4.5	2 s	4 min.
注意：不能同時輸出直流和交流電流
美國MEGGER MOM690微歐表微歐計文檔
