日本HIOKI（日置）　PQ3100電能質量分析儀

型號：PQ3100電能質量分析儀

品牌：日本HIOKI（日置）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本HIOKI（日置）

日本日置電機株式會社（HIOKI）自1935年成立以來，歷經數個時代，經過不斷地發展壯大，從初期的電氣指示測量器和回路計的大量生產時代，到經營近代化和研究開發的推進時代，現在迎來了第3個舞臺,一個鞏固新基礎的時代。HIOKI通過創造和推廣「電子測量器」,為各行各業的發展做出貢...[查看更多]

瀏覽過此產品的用戶最終購買了

日本HIOKI （日置） PQ3100電能質量分析儀，用于調查電源的實際情況，故障的預防維護，擁有*的操作性，從接線到記錄，簡單順暢?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

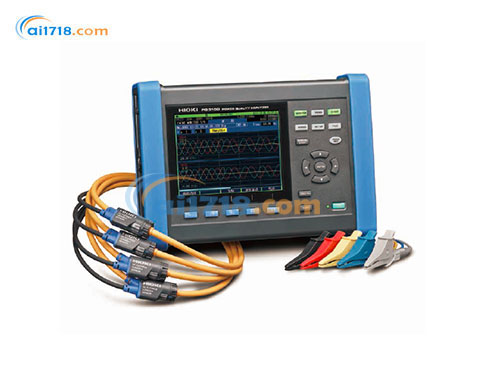

日本HIOKI （日置） PQ3100電能質量分析儀

HIOKI PQ3100電能質量分析儀產品簡介：

在現代社會，電力是*重要的基礎建設之一。進行日常維護管理以避免發生故障是非常重要的。另外，由于設備故障活劇增的電力需求等原因發生電源故障的情況下，需要迅速找到原因解決問題。電能質量分析儀PQ3100 具備準確捕捉各種電源異常的測量能力，并且擁有*的操作性，從接線到記錄，簡單順暢，幫助用戶準確的進行電源分析。

HIOKI PQ3100電能質量分析儀產品特點：

● 所有電壓、電流、功率、諧波、閃變等都按照時序同時測量（Ver.UP中帶閃變功能）
● 趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況
● 使用QUICK SET功能輕松掌握測量步驟
● 附件應用軟件PQ ONE能制作符合GB標準的報告
● *長可記錄事件發生前1秒，發生后10秒的波形
● 可長時間準確的測量DC電流（使用AC/DC自動調零電流傳感器）
● 電流傳感器電源由PQ3100主機供電

HIOKI PQ3100電能質量分析儀產品應用：

日本HIOKI （日置） PQ3100電能質量分析儀

1、調查各種電源的實際情況
導入新的電氣設備前，測量放置地點的電壓波形和設備能力、以及諧波的情況。導入設備后，通過再次測量并進行比較，可確認是否受到周邊的影響。
日本HIOKI （日置） PQ3100電能質量分析儀
2、電源故障的預防維護
定期測量電梯的動力部分等同個地方，可發現故障的預兆。雙重配線或母線排、擁擠的配電柜等難以進行接線操作的情況，可通過柔性電流鉗安全且輕松的接線操作。
日本HIOKI （日置） PQ3100電能質量分析儀
3、光伏發電的負載截斷測試
在負載截斷測試中，需要記錄截斷時的電壓、電流的過渡變化。PQ3100可記錄異常發生時的波形*多11秒(事件前1秒、事件后10秒)。利用光標測量還可進行峰值或持續時間的測量。

HIOKI PQ3100電能質量分析儀產品優勢：

日本HIOKI （日置） PQ3100電能質量分析儀

1、設置簡單，準確捕捉電源異常
可以同時測量功率和諧波、異?，F(xiàn)象的波形等所有參數。
瞬態電壓
電壓驟升（電壓上升）
電壓下陷（電壓下降）
停電
頻率波動
沖擊電流
諧波
高次諧波
不平衡
日本HIOKI （日置） PQ3100電能質量分析儀
2、同時記錄事件波形和趨勢圖
□事件波形
發生事件時，記錄0.2秒的瞬時波形。
所有的事件項目可設為并列觸發。
記錄下來的數據在測量期間也可在界面上進行確認。
日本HIOKI （日置） PQ3100電能質量分析儀
□30秒事件波動趨勢
電壓上升、電壓下降、沖擊電流發生時可同時記錄30秒的1/2有效值波動。
可用于調查馬達啟動時的沖擊電流造成的電壓下降。

3、連接傳感器無需額外的外部電源
可以從主機直接進行供電，無需AC/DC傳感器以及柔性電流鉗用的AC適配器。

日本HIOKI （日置） PQ3100電能質量分析儀
4、寬量程支持廣泛用途
可應用于從CT次級端到大電流配線等廣泛用途。CT7136可選5 A/ 50 A/ 500 A 三檔量程※，柔性電流鉗可選50 A/ 500 A/ 5000 A三檔量程。
有效測量范圍為量程的120%，因此使用柔性電流鉗時*大可測量6000A。
日本HIOKI （日置） PQ3100電能質量分析儀
5、清晰易懂的數據顯示
在測量期間可一鍵切換界面，可顯示所有的測量參數，順暢的進行情況確認。
※圖片示例為PQ3100

6、傳感器自動識別功能，避免誤測量
連接電流傳感器后，只需按下檢測鍵，即可自動識別傳感器的類型和*大電流量程。
日本HIOKI （日置） PQ3100電能質量分析儀
7、簡易設置流程功能，指引記錄項目的設置不迷路
只需要根據用選擇記錄項目即可自動完成設置。

8、用PC 分析、制作報告 ~電能質量分析軟件PQ ONE~
測量場所和測量日期不同的數據也可分文件夾統一讀入。
□快速報告功能
可匯總多個數據的趨勢圖并輸出報告。
可應用于重復記錄時的不同日期比較、多個地點的數據比較等。
□分析數據一覽顯示
詳細顯示事件統計、事件列表、事件圖形等測量數據。
可選擇需要的項目進行報告輸出。
日本HIOKI （日置） PQ3100電能質量分析儀
9、事件統計（PQ ONE）
按日期、時間分別對發生情況進行統計顯示。
易于發現特定的時間段或*發生的異常。
另外，還可以進行美國的電能質量管理標準所用的ITIC (CBEMA) 曲線分析。
日本HIOKI （日置） PQ3100電能質量分析儀
10、事件列表（PQ ONE）
將事件的發生情況按照日期或者事件分別進行統計顯示。
可以比較容易的發現在一定時間段或*期間發生的電源異常。

11、EN50160 判定功能（PQ ONE）
無論是趨勢期間內的電壓波動還是依據EN50160 標準進行的評估·分析·判定，都可以利用此功能進行。
用戶還可以自定義判定標準或項目。
日本HIOKI （日置） PQ3100電能質量分析儀
12、遠程測量聯網服務 GENNECT Remote
GENNECT Remote是5分鐘*能完成搭建的遠程測量系統。無需具備特別知識，即便您不在測試現場，也能遠程獲取測量數據、操作測量儀器。

HIOKI PQ3100電能質量分析儀產品配置：

PQ3100：僅主機，電流傳感器另售

測量線路 除了單相2線/單相3線/三相3線/三相4線以外，還可使用ch4測量電壓/電流 (所有通道都能對應AC/DC測量)
電壓量程 電壓測量1000.0 Vrms或DC, 瞬態測量2.200 kVpeak
電流量程 AC/DC 50.000 mA～5.0000 kA (根據所用傳感器的測量范圍而異)
功率量程 50.000 W～6.0000 MW (根據所使用電流量程和接線自動決定)
基本精度 電壓: 標稱電壓的±0.2%, 電流: ±0.1% rdg. ±0.1% f.s. + 電流傳感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 電流傳感器精度 AC ±0.2% rdg. ±0.1% f.s. + 電流傳感器精度

測量功能

1. 瞬態過電壓: 200 kHz采樣

2. 頻率1波: 從1個波形進行運算
3. 電壓1/2有效值、電流1/2有效值：每隔開半波半的1個波形運算
4. 浪涌、下陷、停電: 電壓1/2有效值時檢測
5. 沖擊電流: 每半波運算電流后的有效值時檢測
6. 頻率200 ms: 從10個波形·12個波形進行運算
7. 頻率10秒:從10秒間的波形進行運算
8. 電壓波形峰值，電流波形峰值
9. 電壓，電流，有功功率，視在功率，無功功率，有功電能，視在電能，無功電能，電費，功率因數，位移功率因數，電壓不平衡率，電流不平衡率
10. 電壓波峰因數，電流波峰因數
11. 諧波/相位角(電壓/電流), 諧波功率: 第0次～50次
12. 諧波電壓電流相位差: *次～50次
13. 總諧波畸變率(電壓/電流)
14.間諧波(電壓/電流): 第0.5次～49.5次
15. K因數(倍增率)
16. (Ver.UP) 瞬態閃變值: 符合IEC61000-4-15
17. (Ver.UP) ΔV10閃變，IEC閃變(短時間/長時間)
*長記錄時間 *長1年，*多記錄時間：9999件 × 365日
接口 SD/SDHC存儲卡, RS-232C, LAN (HTTP服務器功能), USB 2.0
顯示 6.5英寸TFT彩色LCD (640 × 480點)
電源 AC適配器Z1002 (100～240V, 額定1.7 A, 50/60 Hz) ；電池組Z1003 (連續使用時間8小時，AC適配器連接進行充電，充電時間5小時30分)
體積及重量 300W × 211H × 68D mm, 2.5 kg (含電池組Z1003)
附件使用說明書×1, 測量指南×1, 電壓線L1000-05 ×1 (紅、黃、藍、灰、黑，鱷魚夾×5，螺旋管×5), 彩色螺旋管(用于區分鉗形傳感器顏色) ×套, 螺旋管×5, AC適配器Z1002 ×1, 背帶×1, USB連接線(1 m) ×1, 電池組Z1003 ×1, PQ ONE (軟件CD) ×1
