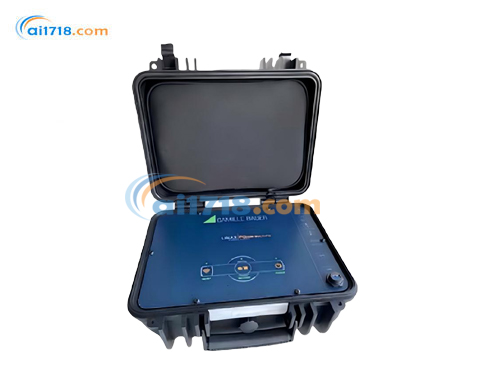

德國GMC-Instruments　LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀

型號：LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀由愛儀器儀表網代理，LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀是一款移動式多通道電能質量分析儀，屬于開放且可擴展的系統，適用于電網現場分析。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀產品介紹：

LINAX PQ5000MOBCLM (Multi-PQ) 是一款移動式多通道電能質量分析儀，屬于開放且可擴展的系統，適用于電網現場分析。它能將現場可擴展的電流測量與基礎采集單元中經過計量認證的 A 級電能質量監測解決方案相結合，可同時記錄多達 9 個測量點（36 個電流通道）的電能質量和負載曲線，通過測量一段時間（通常是一周的倍數），能獲取變電站等子系統的有效信息，用于系統評估和維護。其電流鏈路模塊的各個電流通道與電壓測量同步，不僅能提供所有通道的全面電力分析，還能提供所有電壓和多達 36 個電流的詳細事件記錄。

LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀產品特點：

強大的電能質量監測能力：符合 IEC 61000-4-30 Ed.3 標準的 A 級設備，經聯邦計量研究所根據 IEC 62586-2 獨立認證，除進行 PQ 合規性評估（如依據 EN50160）外，還能記錄多達 9 個測量點的電流質量（幅值、不平衡度、諧波、間諧波），且具備 F1 級閃爍計功能，為監管機構、能源供應商或內部質量控制提供可靠信息。

全面的事件記錄功能：能記錄電壓事件（驟降、驟升、中斷、快速電壓變化）、電流驟升、頻率偏差，同時記錄所有電壓和多達 36 個電流，還可檢測和記錄紋波控制序列，便于干擾分析和故障定位。

負載流監測與分析：可獲取每個監控相位和*多 9 個測量點的負載曲線、功率因數、短期負載峰值和電表數值，使時間能源需求透明，便于變壓器或饋線負載分析，讓過載階段可見。
可擴展性強：僅用一臺設備即可監控多達 9 個測量點，每個測量點具有 3 或 4 個電流，例如可同時監控變壓器母線和 8 個出線饋線。
便捷的數據處理與報告功能：所有 PQ 數據可通過設備網站直接可視化和分析，無需其他軟件；支持通過設備的 web 界面生成防篡改 PDF 格式的合規性報告，可選擇報告周期和范圍，直接評估符合 EN 50160/IEC 61000-2-2/2-4/2-12 等標準或客戶指定限值的情況。
快速安裝與操作：系統能在現場快速安裝硬件組件，測量回路上采用羅氏技術的非侵入式電流鏈路模塊確保平穩安全安裝，同軸環形母線易于鋪設，電流鏈路模塊通過環形總線供電，電壓通過帶保險絲的測量線連接，設備通過 300V OVC IV（IEC 60664-1）電源組供電。
完善的網絡安全機制：具備基于角色的訪問控制（RBAC），不同用戶被授予個人權限或限制在與其角色對應的活動范圍內；通過 HTTPS 進行編碼數據傳輸，使用根證書；設有審計日志，記錄所有與安全相關的活動，可通過 Syslog 傳輸?shù)街醒刖W(wǎng)絡監控服務器；支持客戶白名單和數字簽名的固件文件用于安全更新等，保障數據安全。

LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀產品應用：

用于能源供應合同審查、合規證明、監測隨時間變化的電能質量；進行干擾分析、故障定位；實現透明的時間能源需求、變壓器或饋線負載分析、發現過載階段等。

LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀產品規格

標稱電壓：57.7-400 VLN（UL：347 VLN），100-693 VLL
電壓*大測量范圍：520 VLN，900 VLL（正弦波）
電壓測量類別：600 V CAT IV
電壓測量不確定度：±0.1%
電壓每相阻抗：1.54 MΩ
電壓*負載容量：520 VLN，900 VLL
電壓短時負載容量（10 x 1 s，間隔 10 s）：800 VLN，1386 VLL
電流連接模塊（3P/3PN）測量范圍 1：400 A（典型值），1000 A（*大值）
電流連接模塊（3P/3PN）測量范圍 2：8 kA（典型值），20 kA（*大值）
電流測量類別：600 V CAT IV
電流測量不確定度（中心導體和沒有外部磁場）：±0.5%
電流角誤差：±1.0°
電流模塊外殼：聚碳酸酯（Makrolon），基于 IEC61010-1, chapter 8 的沖擊測試
羅氏線圈直徑：大約 6mm
羅氏線圈環直徑：75 或 100mm
電流模塊連接：SMA 連接線
電流模塊通信：同軸環形總線，*長 20m
電壓測量不確定性（參考條件下）：±0.1%
電流測量不確定性（參考條件下）：±0.5%
功率測量不確定性（參考條件下，典型值）：±2.0%
功率因數測量不確定性（參考條件下）：±1.0°
頻率測量不確定性（參考條件下）：±0.01 Hz
連接類型：4-wire，不平衡負載
標稱頻率：42…50…58Hz
采樣率：18 kHz（電壓），54 kHz（電流）
內部數據存儲：64 GB
額定電壓（電源）：100…230 V AC 50/60Hz / DC ±15%
過電壓等級（電源）：OVC IV 300 V（IEC 60664-1）
能耗（帶 9 個電流模塊）：≤ 55 VA
以太網標準協議：NTP, http, https, IPv4, IPv6
以太網物理層：以太網 100BaseTX
以太網模式：10/100 Mbit/s，全 / 半雙工，自動協商
WLAN 接口：通過 USB 插口
內部時鐘（RTC）不確定度：± 2 分鐘 / 月（15 to 30°C）
內部時鐘同步方式：通過以太網（NTP protocol）或者 GPS
內部時鐘動力存儲：> 10 年
操作溫度：-10 up to +55 °C
存儲溫度：-25 up to +70 °C
溫度影響：0.5 x 基本不確定度每 10 K
長期漂移：0.5 x 基本不確定度每年
應用組別：II (依據 EN 60 688)
相對空氣濕度：<95 % 無冷凝
操作海拔：≤2000 m above NN
主機重量：4.8 kg
主機尺寸（長 x 寬 x 高）：360 x 304 x 194 mm
保護等級：II (保護絕緣，電壓輸入通過保護阻抗)
污染等級：2
防護等級（主機，外殼蓋關閉）：IP65
防護等級（Rogowski 羅氏線圈）：IP67
防護等級（電流連接模塊）：IP43

LINAX PQ5000MOBCLM (Multi-PQ)電能質量分析儀規格文檔
