法國CA CA8331/8333/8336/8436電能質量分析儀由愛儀器儀表網代理，該產品專為在工業或行政大樓內工作的測試和維護部門而設計，可用于快速獲取表征電網質量的主要特征?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

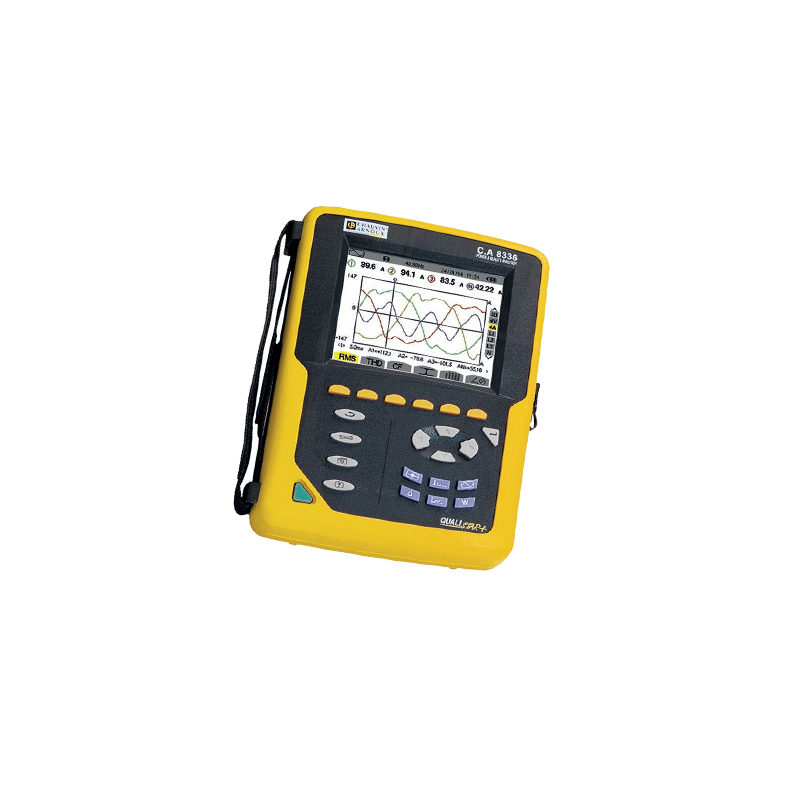

CA8331/8333/8336/8436電能質量分析儀簡介

專為在工業或行政大樓內工作的測試和維護部門而設計，可用于快速獲取表征電網質量的主要特征。該儀器易于操作且特別緊湊，還提供大量計算值和多種處理功能。CA 8331配備 3 個電壓測量通道和 3 個電流測量通道。當電流傳感器連接到 CA 8331 時，它會自動識別它們。它還可以混合使用不同類型的電流傳感器，并且通過配置比率可以直接讀取測量值。

CA8331/8333/8336/8436電能質量分析儀產品功能
它適用于高達 1,000 V（CAT III）和 600 V（CAT IV）的應用。Qualistar
型號的測量結果可使用兩種軟件工具進行處理：標配的 PAT 和可選的Dataview® 。
實時顯示波形（4 路電壓和 4 路電流）
電壓和電流的半周期有效值（RMS）測量
直觀易用的操作方式
自動識別不同類型的電流傳感器
適用于各種類型設施的測量：三相系統、阿倫（Aron）連接系統等
整合所有直流分量
測量、計算并顯示高達 50 次的諧波
顯示相量圖
測量有功功率（P）、非有功功率（N）、基波無功功率（Q?）、視在功率（S）和畸變功率（D）的總數值及各相數值
電能測量（總電能及各相電能）
計算 K 系數和 FHL（高次諧波系數）
計算畸變電壓和畸變電流
計算位移功率因數（DPF，cosφ）和功率因數（PF）
長達 10 分鐘的沖擊電流測量
捕捉數百個持續數十微秒（μs）的暫態信號
計算短期閃變值（Pst）和長期閃變值（Plt）
計算（電流和電壓的）不平衡度
監控電氣網絡并設置報*閾值
符合 IEC 61000-4-30 B 級標準
自動設置 EN 50160 報告所需參數
備份并記錄屏幕截圖（圖像和數據）
在電腦上進行記錄和數據導出
用于數據恢復及與電腦實時通信的軟件

附件（ACCESSORIES）
適用于所有 Qualistar 型號的 Essailec 插頭：帶有 Essailec 插頭的電纜可用于在不干擾或中斷供電電路的情況下，對安裝在電流互感器或電壓互感器二次回路中的儀表和保護繼電器進行測試。其主要優勢在于測量操作快速簡便，且能*大限度保障用戶安全。
收線盒（Reeling Box）：這款實用的磁性收線器配備 MultiFix 系統，可調節電纜長度。收線盒可打開，用戶可安裝用于電壓測量的香蕉型引線或用于電流測量的 MiniFlex® MA193-250 柔性傳感器。此外，它還能方便地收納電纜。
PA31ER 適配器：該適配器可使 Qualistar + 通過相線自行供電，電壓范圍為 100V 至 1000V，支持交流（AC）或直流（DC）。它可直接連接到電壓輸入接口，且具備以下特性：
防護等級 IP53
符合 IEC 61010 CAT III 1000V / CAT IV 600V 標準

交付狀態
CA 8336、CA 8333 和 CA 8331 的交付狀態
無傳感器型號：
配備 21 號配件包、USB 電纜、IP67 電源線、5 根 3 米長黑色 IP67 BB196 香蕉型引線、5 個帶鎖鱷魚夾、1 套 12 色引線和輸入接口標識套件、防刮屏幕保護膜（已安裝）、安全數據表、包含多語言操作手冊的 CD、電腦數據恢復軟件 CD
CA 8436 的交付狀態
1 臺 Qualistar + 分析儀，配備：
配件包、4 根 3 米長 4mm 香蕉型電壓引線（CA 8336 為 5 根）、4 個鱷魚夾（CA 8336 為 5 個）、1 套 12 色引線和輸入接口標識嵌件 / 環套、防刮屏幕保護膜（已安裝）、USB 電纜、電源線、電源適配器、安全數據表、多語言操作手冊 CD、電腦數據恢復軟件 CD（Power Analyzer）

法國CA CA8331/8333/8336/8436電能質量分析儀技術規格

技術規格	CA 8331	CA 8333	CA 8336	CA 8436
通道數量	3 路電壓 / 4 路電流（3U / 4I）	/	4 路電壓 / 4 路電流（4U / 4I）	/
輸入接口數量	4 個電壓輸入 / 3 個電流輸入（4V / 3I）	/	/	5 個電壓輸入 / 4 個電流輸入（5V / 4I）
電壓（真有效值 AC+DC）	2V 至 1000V	/	/	/
電壓比值	*高 500kV	/	/	/
電流（真有效值 AC+DC）- MN 鉗形表	MN93：交流 500mA 至 200A；MN93A：交流 0.005A 至 100A	/	/	/
電流（真有效值 AC+DC）- AmpFlex® 或 MiniFlex® 鉗形表	交流 1A 至 1000A	/	/	/
電流（真有效值 AC+DC）- PAC93 鉗形表	交流 100mA 至 10000A	/	/	/
電流（真有效值 AC+DC）- 電流比值 C193 鉗形表	交流 1A 至 1300A / 直流 1A 至 1300A；交流 50mA 至 100A / 直流 50mA 至 100A	/	/	/
電流（真有效值 AC+DC）- E3N 鉗形表	*高 60kA；交流 50A 至 3500A / 直流 50A 至 5000A	/	/	/
電流（真有效值 AC+DC）- J93 鉗形表	/	/	/	/
頻率	40Hz 至 69Hz	/	/	/
功率參數	瓦特（W）、伏安（VA）、乏、VAD、功率因數（PF）、位移功率因數（DPF）、功率因數角余弦值（cosφ）、功率因數角正切值（tanφ）	/	/	/
電能參數	瓦時（Wh）、乏時、伏安時（VAh）、VADh	/	/	/
諧波 - 專家模式	有	/	/	/
諧波 - 總諧波失真度（THD）	有，0 至 50 次諧波，帶相位	/	/	/
暫態信號	無	50 個	/	210 個
閃變 - 短期閃變值（Pst）	有	/	/	/
閃變 - 長期閃變值（Plt）	無	無	/	有
沖擊電流模式	無	4 個周期	/	超過 10 分鐘
不平衡度 - 有	有	/	/	有
記錄 - 以大采樣率記錄所選參數的小值 / *大值	/	/	/	/
記錄時長	4 小時至 2 周	幾天至幾周	/	2 周至數年
報*	無	10 種不同類型，共 4000 個	/	40 種不同類型，共 10000 個
峰值	有	/	/	/
相量表示	/	/	自動	/
顯示	彩色 ? VGA TFT 屏幕，分辨率 320×240，對角線 148mm	/	/	/
屏幕和曲線捕捉	12 個	50 個	/	/
電氣安全	符合 IEC 61010 標準，1000V CAT III / 600V CAT IV	/	/	/
防護等級	IP53 / IK08	/	/	IP67
語言	超過 27 種	/	/	/
通信接口	USB	/	/	/
電池續航時間	*長 13 小時	/	/	/
供電電源	9.6V 鎳氫（NiMH）充電電池或外部電源充電器	/	/	/
尺寸	240×180×55mm	/	/	270×250×180mm
重量	1.9kg	/	/	3.7kg
