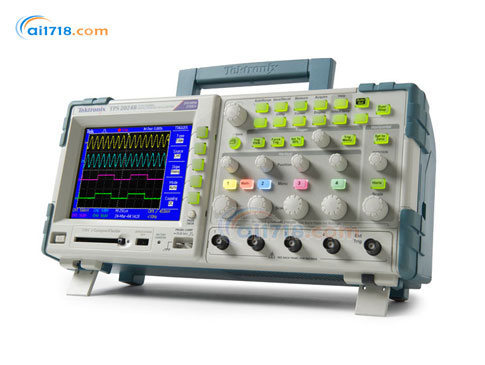

美國TEKTRONIX　TPS2014B隔離通道示波器

型號：TPS2014B隔離通道示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TPS2014B隔離通道示波器由愛儀器儀表網代理，本產品是供了用戶熟悉、簡便易用的控件和菜單的多功能隔離通道示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?TPS2000B 系列在示波器中提供了廣泛的一系列功能，同時提供了用戶熟悉、簡便易用的控件和菜單
?TPS2000B 系列采用 IsolatedChannel? 技術，分 2 通道和 4 通道版本，與接地及在通道之間實現了隔離
?讓您輕松進行測量，而不用擔心損壞電路
?它標配電池電源，成為現場應用的自然之選
?對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度
?快速傅立葉變換 (FFT) 功能及頻域分析技術，迅速揭示信號干擾、串擾和振動的影響
?使用集成 CompactFlash? 海量存儲，簡便地分析和編制測量結果
?配有免費的美國*儀器 LabVIEW SignalExpress? 泰克版專用軟件，可以進行基本儀器控制、數據記錄和分析
?選配的版 SignalExpress 提供了 200 多項內置功能，包括附加信號處理、*分析、掃描、極限測試和用戶定義步驟等功能
?示波器的前面板布局為許多用戶所熟悉
?每條通道都有一組專用刻度和位置控件
?使用自動設置、自動量程、自動測定、探頭檢查向?qū)Ш蜕舷挛南嚓P(guān)的幫助說明等功能，縮短測量時間
?帶背景光的菜單按鈕幫助您在從明亮日光到昏暗燈光區域等不同復雜環境中工作

應用領域：
?工用電源設計、調試、安裝和維護
?*電子設計、調試、安裝和維護
?汽車設計和測試
?教育

產品特點：
?100 MHz 和 200 MHz 帶寬
?高達 2 GS/s 的實時采樣率
?2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發
?在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制
?選配電源分析應用軟件，以其合理價位提供了*廣泛的電源測量功能
?使用 OpenChoice? 軟件或集成 CompactFlash? 大容量存儲器，可快速編制和分析測量結果
?所有型號的 FFT 標配
?*觸發可以迅速捕獲感興趣的事件
?傳統模擬式旋鈕和多語言用戶界面，操作簡便
?通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作
?帶背燈的菜單按鈕，視覺清楚
?11 種*關鍵的自動波形測量功能
?加快工業電源系統和電路的設計與測試

?通過四通道 TPS2014B 或 TPS2024B，可觀察三相電壓或電流

隔離通道	2	4	4
帶寬*5 (MHz)	100	100	200
各通道取樣速率 (GS/s)	1.0	1.0	2.0
記錄長度	2.5k 點
顯示器 (1/4 VGA LCD)	彩色
電池工作情況	兩個熱插拔電池組的容量一個標配電池組提供 4 小時電池工作時間選配的第二個電池組將電池工作時間延長至 8 小時通過熱插拔充電電池，可實現不間斷的電池工作
自動測量	11
隔離外部觸發輸入	是
垂直分辨率	8 位（常規或平均值）
垂直靈敏度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流垂直精度	±3%
垂直縮放	垂直擴展或壓縮動態或停止波形
*大輸入電壓 (1 MΩ)	300 VRMS CAT II（從 BNC 信號到 BNC 外殼）
浮動電壓	600 VRMS CAT II（從 BNC 外殼到 BNC 信號）
位置范圍	2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V
帶寬限制	20 MHz
線性動態范圍	±5 div
時基范圍	5 ns 至 50 s/div	5 ns 至 50 s/div	2.5 ns 至 50 s/div
時基精度	50 ppm
輸入阻抗	1 MΩ ±2% 并聯 20 pF
輸入耦合	交流、直流、GND
水平縮放	水平擴展或壓縮動態或停止波形
功率測量	選配軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標
非易失性存儲	CompactFlash? 高達 2 GB
參考波形顯示	兩個 2500 點基準波形
波形存儲器	每 8 MB 有 96 個或更多參考波形
設置	每 8 MB 有 4000 個或更多前面板設置
屏幕圖像	每 8 MB 有 128 個或更多屏幕圖像（圖像數量取決于所選的文件格式）
全部保存	每 8 MB 12 次或更多“全部保存”操作,一次全部保存操作會創建 2 至 9 個文件（設置、圖像外加每個顯示波形一個文）
顯示器	1/4 VGA 有源 TFT 彩色 LCD 顯示屏
插值	Sin(x)/x
顯示類型	點、矢量
余輝	關閉、1 秒、2 秒、5 秒、無限
格式	YT 和 XY
尺寸	336161130
重量	2.7kg（僅儀器）

TPS2PBND2	TPS2000B 系列示波器的電源包。包括 (4) P5122、100X 高壓無源探頭和 TPS2PWR1 功率測量和分析軟件
TPS2PWR1	功率測量應用程序包。瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標
TPSBAT	附加電池
TPSCHG	電池充電器
AC2100	用于攜帶儀器的軟箱
HCTEK4321	用于攜帶儀器的硬箱（要求 AC2100）
077-0447-xx	服務手冊 – 僅為英語
077-0444-xx	編程人員手冊 – 僅為英語
A621	2000 A、5-50 kHz 交流電流探頭/BNC
A622	100 A、100 kHz 交流/直流電流探頭/BNC
P5122*2	200 MHz、100X 高壓無源探頭
P5205	高壓有源差分探頭（1300 Vp-p、100 MHz）（需要 1103 電源）
P5210	高壓有源差分探頭（5,600 Vp-p、50 MHz）（需要 1103 電源）
CT2	2.5 A、200 MHz 交流探頭
TCP202	15 A、50 MHz 交流/直流（需要 1103 電源）
TCP303/TCPA300	150 A、15 MHz 交流/直流電流探頭/放大器
TCP305/TCPA300	50 A、50 MHz 交流/直流電流探頭/放大器
TCP312/TCPA300	30 A、100 MHz 直流/交流電流探頭/放大器
TCP404XL/TCPA400	500 A、2 MHz 交流/直流電流探頭/放大器
012-1241-xx	RS-232、9 針孔型對 25 針插針型、4.6 米（15 英尺）、用于調制解調器
012-1651-xx	RS-232、9 針孔型對 9 針孔型、零調制解調、用于計算機
012-1380-xx	RS-232、9 針孔型對 25 針孔型、零調制解調、用于計算機
012-1214-xx	Centronics、25 針插針型對 36 針 Centronics、2.4 米（8 英尺）、用于打印機并行接口
