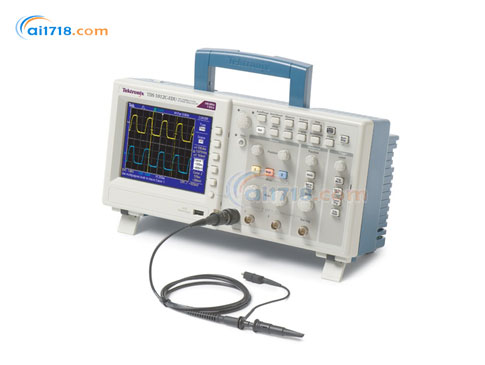

美國TEKTRONIX　TBS1042數字存儲示波器

型號：TBS1042數字存儲示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TBS1042數字存儲示波器由愛儀器儀表網代理，本產品是設計緊湊，性價比高，集各種標準功能于一身的數字存儲示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?設計緊湊，性價比高
?集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助
?數字*度，實現準確測量
?帶寬高達 40 MHz，*大采樣率達 500 MS/s，遠高于同等價位的其他數字存儲示波器
?泰克專有采樣技術能夠實時采樣，所有通道均實現規定的采樣率，始終準確捕獲信號
?使用多條通道時不會降低采樣性能
?擁有多種功能和內置工具，易學易用，特別適合初次使用示波器的用戶和學生
?全球運行的泰克示波器數量已經超過 500,000 臺
?為簡化與現有課程的整合，TBS1000 還包括一張教育資源光盤，其中裝有多種工具，幫助學生掌握示波器的使用方法
?檢修設備的必備工具
?包括上升沿/下降沿、脈沖寬度和視頻在內的*觸發功能，幫助您快速隔離所需信號
?只要捕獲到信號，*數學運算功能和自動化測量功能便可加快分析速度
?執行 FFT 或加、減或乘波形十分迅速
?16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題
?直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能
?使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率
?內置的幫助菜單提供有關示波器特點和功能的重要信息
?使用與用戶界面相同的語言提供幫助
?示波器可以判斷輸入波形是否超過預定義邊界，自動監測源信號和輸出的通過或失敗結果
?違規時可以觸發特定動作，包括停止波形采集、停止極限測試功能
?將失敗的波形數據或屏幕圖像保存到 USB 存儲設備中或者上述動作的任何組合操作

產品特點：
?所有通道均實現高達1GS/s的取樣速率
?全部通道均實現2.5k點記錄長度
?*觸發，包括脈寬觸發和選行視頻觸發
?16個自動測量和FFT分析可簡化波形分析
?內置的波形極限測試
?自動化、擴展的數據記錄功能
?自動設置和信號自動量程
?內置的上下文相關幫助
?探頭自檢
?多語言用戶界面
?5.7英寸（144 毫米）有源TFT彩色顯示器
?體型小，重量輕 - 僅4.9英寸（124毫米）厚，重4.4 磅（2 公斤）
?前面板配有USB 2.0主控端口，存儲數據便捷
?后面板上有USB 2.0設備端口用于連接PC或直接打印到PictBridge?兼容打印機
?包括用于連接平臺的 Tektronix OpenChoice?軟件
?使用后面板 USB 設備端口和隨附的 OpenChoice PC 通信軟件捕獲、保存和分析測量結果，非常方便
?將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單
?也可以直接連接任何兼容 PictBridge 打印機來打印圖像

	TBS1022	TBS1042	TBS1062	TBS1064	TBS1102	TBS1104	TBS1152	TBS1154
帶寬	25 MHz	40 MHz	60 MHz	60 MHz	100 MHz	100 MHz	150 MHz	150 MHz
通道	2	2	2	4	2	4	2	4
每條通道的取樣速率	500 MS/s	500 MS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s
記錄長度	所有時基均為 2.5k 點

垂直分辨率	8 位
輸入靈敏度范圍	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流增益精度	±3%，從 10 mV/div 到 5 V/div
*大輸入電壓	300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
偏置范圍	2 mV 至 200 mV/div：±1.8 V；>200 mV 至 5 V/div：±45 V
帶寬限制	20 MHz
輸入耦合	交流、直流、GND
輸入阻抗	1 MΩ 并聯 20 pF
垂直縮放	垂直擴展或壓縮動態或停止波形
時基范圍	5 ns 至 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或壓縮動態或停止波形
USB 接口	USB 主控端口位于前面板上，支持 U 盤
觸發模式	自動、正常、單序列
觸發源	兩通道型號：CH1、CH2、Ext、Ext/5、交流線路四通道型號：CH1、CH2、CH3、CH4、Ext、Ext/5、交流線路
觸發視圖	按下“觸發視圖”按鈕時顯示觸發信號
算術	加法、減法、乘法
數學函數	FFT
插值	Sin(x)/x
波形類型	點、矢量
余輝	關閉、1 秒、2 秒、5 秒、無限
格式	YT 和 XY
溫度	工作狀態：0 至 +50℃ ；非工作狀態：-40 至 +71℃
濕度	等于或低于 +40℃ 時高達 85% 相對濕度高達 +50℃ 時高達 45% 相對濕度
尺寸	158326.3124.2mm
重量	2.0kg（僅儀器）；2.2kg（含附件）

TBS1022	25 MHz、2 通道、500 MS/s、TFT DSO	TPP0101	10X 無源探頭，100 MHz 帶寬
TBS1042	40 MHz、2 通道、500 MS/s、TFT DSO	TPP0201	10X 無源探頭，200 MHz 帶寬
TBS1062	60 MHz、2 通道、1 GS/s、TFT DSO	P2220	1X/10X 無源探頭，200 MHz 帶寬
TBS1064	60 MHz、4 通道、1 GS/s、TFT DSO	P6101B	1X 無源探頭（15 MHz、300 VRMS CAT II 額定值）
TBS1102	100 MHz、2 通道、1 GS/s、TFT DSO	P6015A	1000X 高壓無源探頭 (75 MHz)
TBS1104	100 MHz、4 通道、1 GS/s、TFT DSO	P5100A	100X 高壓無源探頭 (500 MHz)
TBS1152	150 MHz、2 通道、1 GS/s、TFT DSO	P5200A	50 MHz，50X/500X 高壓差分探頭
TBS1154	150 MHz、4 通道、1 GS/s、TFT DSO	P6021A	15 A、60 MHz 交流探頭
TEK-USB-488	GPIB 到 USB 轉換器	P6022	6 A、120 MHz 交流探頭
AC2100	儀器軟手提箱	A621	2000 A、5 至 50 kHz 交流探頭
HCTEK4321	儀器硬塑料手提箱（要求 AC2100）	A622	100 A、100 kHz 交流/直流探頭/BNC
RM2000B	機架安裝包	TCP303/TCPA300	150 A、15 MHz 交流/直流探頭/放大器
077-0444-xx	編程人員手冊 – 僅為英語	TCP305A/TCPA300	50 A、50 MHz 交流/直流探頭/放大器
077-0772-xx	服務手冊 – 僅為英語	TCP312A/TCPA300	30 A、100 MHz 交流/直流探頭/放大器
174-4401-xx	USB 主機到設備電纜線，3 英尺長	TCP404XL/TCPA400	500 A、2 MHz 交流/直流探頭/放大器
L7	簡體中文（前面板飾面）	選項 A10	中國電源插頭 (50 Hz)
L8	繁體中文（前面板飾面）	選項 A99	無電源線
