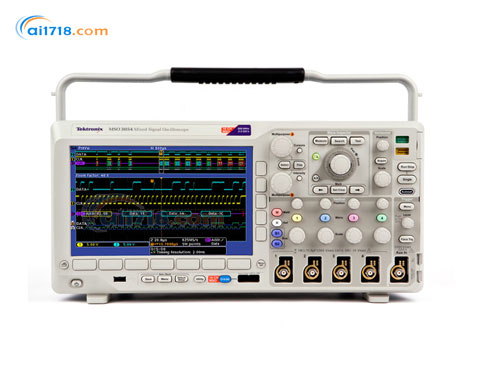

美國TEKTRONIX　MSO3014數字熒光示波器

型號：MSO3014數字熒光示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克MSO3014數字熒光示波器由愛儀器儀表網代理，MSO/DPO3000 混合信號示波器系列，可以用一臺儀器來分析多達 20 個模擬和數字信號，快速查找和診斷復雜設計中的問題。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·功率分析
·HDTV 和定制視頻分析
·自動串行觸發、解碼和搜索選項
·并行總線上實現自動觸發、解碼和搜索
·多通道建立和保持觸發
·擁有許多當今主流應用所需的性能
·多功能混合信號設計調試工具
·在所有通道上提供 5M 點的深度記錄長度。
·既能捕獲長窗口的信號活動又能保持精細的定時分辨率
·采用 Wave Inspector? 控件進行快速波形導航
·自動串行和并行總線分析、以及自動功率分析
·提供功能豐富的工具讓您簡化和加快復雜的設計調試
·MagniVu? 高速采集在數字通道上提供 121.2 ps 的精細定時分辨率
·所有通道均實現高達 500 MHz 的帶寬及至少 5 倍的過取樣

主要性能指標：
·500、300、100 MHz 帶寬型號
·帶寬可升級（*高達 500 MHz）
·2 個和 4 個模擬通道型號
·16 個數字通道（MSO 系列）
·全部通道均實現 2.5 GS/s 采樣率
·全部通道均實現 5 兆點記錄長度
·*大波形捕獲速率 >50000 wfm/s
·*觸發套件

簡便易用功能：
·Wave Inspector? 控件為波形數據提供方便導航和自動化搜索
·29 種自動測量功能及 FFT 分析，簡化波形分析
·TekVPI? 探頭接口支持有源、差分和電流探頭，自動調整量程和單位
·229 毫米（9 英寸）WVGA 寬屏彩色顯示器
·體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 4 公斤（9 磅）

連接能力：
·前面板和后面板都有 USB 2.0 主控端口，數據存儲、打印和連接 USB 鍵盤十分便捷
·后面板配有 USB 2.0 設備端口，與 PC 連接或連接兼容 PictBridge? 打印機直接打印都十分方便
·集成的 10/100 以太網端口用于網絡連接，視頻輸出端口用于將示波器顯示屏輸出到監視器或投影儀

特點	MSO3012 DPO3012	MSO3014 DPO3014	MSO3032 DPO3032	MSO3034 DPO3034	DPO3052	MSO3054 DPO3054
輸入通道數量	2	4	2	4	2	4
模擬帶寬(-3dB)	100MHz	100MHz	300MHz	300MHz	500MHz	500MHz
計算的上升時間 5 mV/div（典型）	3.5ns	3.5ns	1.17 ns	1.17 ns	700 ps	700 ps
硬件帶寬極限	20 MHz		20 MHz，150 MHz
輸入耦合	交流, 直流, GND
輸入阻抗	1 MΩ ±1%, 75Ω ±1% ，50Ω ±1%
輸入靈敏度范圍，1 MΩ	1 mV/div 至 10V/div
輸入靈敏度范圍，75 Ω，50 Ω	1 mV/div 至 1V/div
垂直分辨率	8 位（高分辨率時為 11 位）
*大輸入電壓, 1 MΩ	300 VRMS 峰值 ≤ ±450 V
直流增益精度	對5 mV/div及以上為±1.5% 對2 mV/div -5 V/div 為±2% 對1 mV/div -5 V/div 為±2.5%
（在同等垂直刻度下的任意兩條通道）	在≤ 100 MHz 時≥ 100:1 ，>100 MHz 到額定帶寬時 ≥30:1
*大取樣速率（所有通道）	2.5 GS/s
*大記錄長度（所有通道）	5 M 點
高取樣速率時的大捕獲持續時間（所有通道）	2ms
時基范圍 (s/div)	1 ns 至 100 s
時基延遲時間范圍	-10 div 至 5000 s
通道間相差校正范圍	±100 ns
時基精度	± 10 ppm,在任何≥1 ms 間隔上
觸發模式	邊沿觸發：任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。
	欠幅：當脈沖穿過個門限，但在再次穿過個門限之前未能穿過第二個門限的情況時觸發。
	建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。
	上升/下降時間：在脈沖邊沿速率快于或慢于規定時觸發。斜率可為正、負或任一。
	視頻：在 NTSC、PAL 和 SECAM 視頻信號上的所有行號（奇偶）或所有場上觸發。
尺寸	203.2×416.6×147.3mm
重量（凈重）	4.17kg

產品	說明
MSO3012	100 MHz，2.5 GS/s，5M 記錄長度， 2+16 通道混合信號示波器
MSO3014	100 MHz，2.5 GS/s，5M 記錄長度， 4+16 通道混合信號示波器
MSO3032	300 MHz，2.5 GS/s，5M 記錄長度， 2+16 通道混合信號示波器
MSO3034	300 MHz，2.5 GS/s，5M 記錄長度， 4+16 通道混合信號示波器
MSO3054	500 MHz，2.5 GS/s，5M 記錄長度， 4+16 通道混合信號示波器
