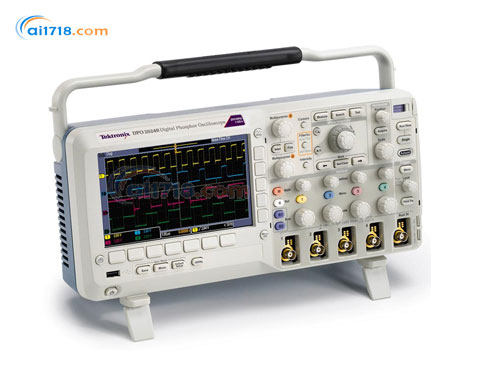

美國TEKTRONIX　DPO2024B混和信號示波器

型號：DPO2024B混和信號示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克DPO2024B混合信號示波器由愛儀器儀表網代理，提供了一套強大的功能，加快了每個設計調試階段的工作速度?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·美國泰克tektronix DPO2024B數字熒光示波器200MHz帶寬
·4條模擬通道型號
·所有通道上1 GS/s 的采樣率
·泰克DPO2024B數字示波器標配USB連接
·所有通道上的記錄長度均為 1 兆點
·29 種自動測量
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·泰克DPO2024B數字示波器Wave Inspector旋鈕可以迅速瀏覽波形，自動進行串行總線和并行總線分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO2000B系列體積小巧，節約了平臺或桌面上寶貴的空間。

主要性能指標：
·200 MHz 帶寬型號
·4條模擬通道型號
·所有通道上1 GS/s 的采樣率
·所有通道上1 M 點的記錄長度
·5,000 wfm/s 的*大波形捕獲速率
·成套*觸發

簡便易用功能：
·Wave Inspector旋鈕，輕松瀏覽和自動搜索波形數據
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量和FFT 分析，簡化波形分析
·TekVPI 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
·7 英寸(180 mm) TFT-LCD 寬屏彩色顯示器
·體積小，重量輕- 僅厚5.3 英寸(134mm)，僅重7 磅14 盎司(3.6 公斤)
·五年保修

連接能力：
·前面板上提供了USB 2.0 主控端口，迅速簡便地存儲數據
·后面板上提供了USB 2.0 設備端口，簡便地連接PC 或直接打印到兼容PictBridge的打印機
·選配10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
·使用MSO/DPO2000B系列采集數據和進行測量只需簡單地把示波器的USB電纜連接到PC上。
·每臺示波器標配主要應用軟件，如OpenChoice®Desktop、Microsoft Excel 和Word 工具條，可以快速簡便地直接與Windows PC 通信。

·MSO/DPO2000B 系列提供了一套強大的功能，加快了每個設計調試階段的工作速度。

特點	MSO2002 DPO2002	MSO2004 DPO2004	MSO2012 DPO2012	MSO2014 DPO2014	MSO2022 DPO2022	MSO2024 DPO2024
輸入通道數量	2	4	2	4	2	4
模擬帶寬(-3dB)*1	70MHz	70MHz	100MHz	100MHz	200MHz	200MHz
計算的上升時間	5ns	5ns	3.5 ns	3.5 ns	2.1ns	2.1ns
硬件帶寬極限	20 MHz
輸入耦合	AC, DC, GND
輸入阻抗	1 MΩ ±2%, 11.5 pF ±2 pF
輸入靈敏度范圍	2 mV/div to 5 V/div
垂直分辨率	8 位
*大輸入電壓, 1 MΩ	300 VRMS 峰值 ≤ ±450 V
DC 增益精度(偏置設為0 V)	對10 mV/div - 5 V/div 為± 3% 對2 mV/div -5 V/div 為± 4%
通道到通道隔離度（任何兩條垂直標度相等的通道）	在≤ 70 MHz 時≥ 100:1		在≤ 70 MHz 時≥ 100:1		在≤ 200 MHz 時100:1
*大取樣速率（所有通道）	1 GS/s
*大記錄長度（所有通道）	1 M 點
高取樣速率時的大捕獲持續時間（所有通道）	1 ms
時基范圍 (s/div)	4 ns 至 100 s			2 ns 至 100 s
時基延遲時間范圍	-10 div 至 5000 s
通道間相差校正范圍	±100 ns
時基精度	± 25 ppm
觸發模式	邊沿觸發：任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。
	脈沖寬度：在正負脈沖寬度 >、<、= 或 ≠ 指定時間周期范圍時觸發。
	欠幅：當脈沖穿過個門限，但在再次穿過個門限之前未能穿過第二個門限的情況時觸發。
	邏輯：當通道的任何邏輯模式變?yōu)榧倩虮３终孢_到指定時間周期時觸發。任何輸入均可用作時鐘來尋找時鐘邊沿上的模式。為所有模擬和數字輸入通道指定的碼型（AND、OR、NAND、NOR）定義為高、低或無關。
	建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。
	上升/下降時間：在脈沖邊沿速率快于或慢于規定時觸發。斜率可為正、負或任一。
	視頻：在 NTSC、PAL 和 SECAM 視頻信號上的所有行號（奇偶）或所有場上觸發。
尺寸	180×377×134mm
重量	3.6kg

產品	說明
DPO2002B	70 MHz，1 GS/s，1M 記錄長度，2 通道數字熒光示波器
DPO2004B	70 MHz，1 GS/s，1M 記錄長度，4 通道數字熒光示波器
DPO2012B	100 MHz，1 GS/s，1M 記錄長度，2 通道數字熒光示波器
DPO2014B	100 MHz，1 GS/s，1M 記錄長度，4 通道數字熒光示波器
DPO2022B	200 MHz，1 GS/s，1M 記錄長度，2 通道數字熒光示波器
DPO2024B	200 MHz，1 GS/s，1M 記錄長度，4 通道數字熒光示波器
