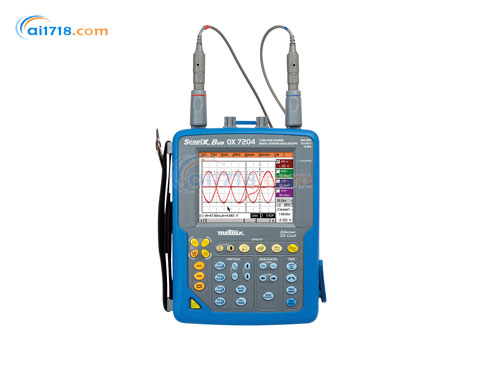

法國CA　OX7204-BUS便攜式隔離通道示波器

型號：OX7204-BUS便攜式隔離通道示波器

品牌：法國CA

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

法國CA

法國CA公司在全世界建立銷售網絡已超過30多年；目前全世界共有10個分公司，其中8個位于歐洲，另在中國及美國亦設有分公司；法國CA公司在全球擁有150家專業代理商及3000多個經銷商，組成法國CA公司在全球的營銷網絡。就產品設計而言，多年來法國CA公司不斷持續創新，使得產品在測...[查看更多]

瀏覽過此產品的用戶最終購買了

法國CA OX7204-BUS便攜式隔離通道示波器由愛儀器儀表網代理，本產品可用于執行現場評估總線技術完整性，檢測總線電氣規格的同步?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
?OX7204-BUS總線分析示波器可用于執行現場評估總線技術完整性，檢測總線電氣規格的同步
?現場總線組成的一系列通訊線，電子信號會在2個遠程通訊設備中間傳輸。這樣的傳輸系統會替換傳統的4-20mA模擬信號
?在現場，各種干擾（布線的惡化，電磁波輻射，絕緣體老化，漏電等）可能會導致信號傳輸?shù)恼`差
?示波器OX7204-BUS是進行實驗室測試和現場測試的理想工具。
?儀器操作簡單，通過33個按鍵，可直接訪問所有常用的功能
?OX7204-BUS特別適合于現場使用，配有*新專利“即插即用”探頭等配件，每個測量通道都相互隔離和對地隔離，通過內置WEB服務器和以太網可進行遠程控制，集多種儀器功能于一身，包括4通道TRMS萬用表
?超大320 x 240 全彩LCD顯示屏，提供詳細的波形細節和所有測量及功能的顯示
?通過觸控屏幕，可方便快捷地對視窗式菜單進行操作：打開、下拉或執行；觸控筆可直接作用于圖形元素，如游標、觸發和縮放等等

產品特點：
?可分析以下現場總線：KNX, DALI, CAN, LIN, FLEXRAY, AS-I, RS-485, RS-232, 以太網等
?五合一功能：示波器、萬用表、FFT分析儀、總線分析儀和記錄儀
?2.5GS/s實時采樣率，50GS/s等效采樣率 – 存儲深度每通道2500點（示波器模式下），可擴展到50K，另配有2GB可移動SD存儲卡
?4個隔離通道，600V Cat III，可同時顯示8個波形
?12位垂直分辨率，更深入、更*進行縮放
?實時FFT分析
?4個獨立通道，4000-點，TRMS，200kHz數字萬用表功能
?彩色LCD觸摸屏
?33個直接命令鍵和視窗式菜單界面
?多種通訊接口：RS-232，并口，以太網（內置WEB服務器）
?觸控筆直接訪問屏幕菜單或功能，直接對圖形元素進行操作
?智能探頭，帶有用戶自定義控制按鈕

產品應用：
?現場維修-工業方面或電子方面
?工廠內部維護和維修
?安裝和運行監測
?工業過程測試
?質量控制
?用于研發和實驗室-工程師或技術員

機界面
顯示屏	彩色5.7” TFT LCD(115x86mm) -320 x 240 LED背光
顯示模式	500實時采樣點顯示 / 矢量帶內插
波形顯示	4實時波形+ 4 參考波形/ 分區顯示&全屏顯示（波形區域達110 x 74）
屏幕控制	觸控屏 / 視窗式菜單及圖形指令
語言	5國語言，菜單&在線幫助（法、英、德、意、西班牙文）
示波器模式
帶寬	200MHz 帶寬顯示：15MHz, 1.5MHz或5kHz
通道數	4隔離通道
輸入阻抗	1MΩ ± 0.5%， 17pF
*大輸入電壓	600 V / Cat III （探頭連接安全適配器）
垂直靈敏度	16檔量程，從2.5mV到200V/div 垂直放大模式下可到156μV/div(12位轉換器) 精度±1%
垂直放大	單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選?。? X 16 *大
探頭衰減系數	1/10/100/1000 或調整至任意值/可自由定義測量單位
水平
時基掃描	35檔，從1ns/div到200s/div,精度±0.1% 滾動模式下從100ms到200s/div
水平放大	單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選?。?
觸發
觸發方式	自動，觸發，單次，自動50%
觸發類型	邊沿，脈寬(20ns-20s)，延遲(120ns-20s)，計數（3-16384事件） TV幀或行數(525=NTSC 或625=PAL/SECAM) 觸發電平連續可調
耦合	AC，DC，高頻限制，降噪—觸發抑制（從160ns到30s）
靈敏度	≤ 0.6 div (1kHz) / ≤ 1.5 div (整個帶寬)
閾值觸發	開始于16個自動測量值中的一個
數字處理
*大采樣率	等效采樣率50Gs/s ，每通道實時采樣率2.5G s/s 或1Gs/s
垂直分辨率	12位（垂直解析度0.025%）
存儲深度	2500點/通道可達50000點/通道（選配50K存儲深度擴展）
用戶可支配存儲空間 Windows界面文件管理	2Mb，可存儲各種不同文件：波形，組態設定，數學公式，圖片文件等。
GLITCH模式	脈寬≥ 2ns , 1250 對Min/Max (25000對，當選配50K存儲深度擴展時)
顯示模式	包絡模式，平均模式（系數從2至64），XY模式
其他功能
自動	自動觸發時間：<5s,自動辨識輸入通道-頻率>30Hz
FFT分析&數字運算	FFT(線性或對數)，測量指針/ 數學運算+,-,x,/ 以及自定義數學公式
指針	2或3個指針：V，T，相位；分辨率12位；顯示：4個字
自動測量	19種參數自動測量；分辨率12位；顯示：4個字
萬用表模式
一般指標	4通道 / 8000點， +條形圖min/max /TRMS / 帶時間的趨勢圖記錄（5分鐘到31天）
AC,DC,AC+DC電壓	300mV到600Vrms，400mV到800VDC VDC精度：0.5%L+5字，帶寬200kHz
電阻	80Ω ~ 32MΩ ，精度0.5%L+25字，快速導通性測試：10ms
其他測量	電容：5nF到5mF，頻率：200kHz，二極管測試：3.3V
測量閾值觸發	4通道，可設定時間，100組帶時間戳的記錄（.TXT文件）
BUS分析模式
BUS分析	RS232/485-2 以太網10 base T 100 base T base 2 – CAN – LIN – ASI – DALI – KNX – FLEXRAY – PROFIBUS PA 與 DP
協議	TCP-IP MODBUS UDP PROFINET PROFIBUS
標準	IEEE802.3 – ISO11898-2和-3 – IEA232-485 – EN50090-2-5 – SPEC V2.1 – EN50285 – IEC61158
通用規格
組態設定存儲	無限/ (.CFG) 文件大小:約 1kB
打印	（標配），RS232（標配），并口（選配）
PC通訊	10Mb以太網,RS232(max 115kbs)或USB（選配） SX-Metro PC端應用軟件（選配）
網絡	10Mb以太網，Web服務器（遠程控制、實時波形，指針自動測量）FTP服務器（同PC進行文件交換），F(xiàn)TP客戶端（保存至PC硬盤）
電源	9.6V / 3.8A/h電池組 / 工作時間約4小時/可調整省電模式 AC電源98-254V/47-63 Hz < 15w
安規/EMC	符合IEC 61010-1 / CEM符合EN61326-1
機械指標	265 x 195 x 56 mm / 1.9kg(帶電池) / IP41防護
