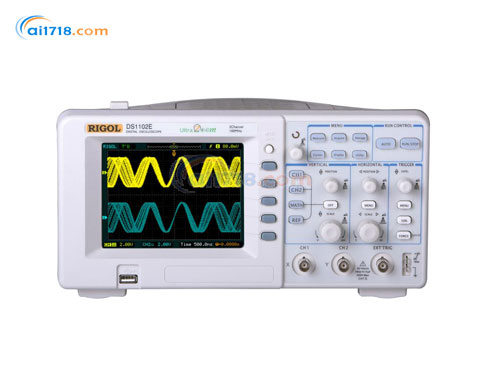

2E數字示波器由愛儀器儀表網代理，本產品可滿足不同用戶的測量需要?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
產品簡介：
? 混合信號示波器（MSO）配備16通道邏輯分析儀（DS1000D）
? 實時采樣率1 GSa/s, 存儲深度高達1 Mpts
? 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替
? 5.6英寸 64k色TFT LCD，清晰顯示波形
? 緊湊的設計，節約實驗臺桌面空間
? 集成USB Host & Device, 支持U盤存儲和PictBridge打印機
? 可調觸發靈敏度
? 有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發
? 同時觸發兩路不同頻率的信號
? 依據信號的上升/下降時間來判斷觸發
? 主要應用于觀察眼圖等特殊信號，一般在*示波器中才可見到
產品特點：
? 可調節波形亮度，更有效地觀察波形
? 可以方便地操作U盤和本地存儲中的文件
? 長按當前鍵3秒鐘可出現該按鍵的幫助信息
? DS1000D系列可選配16通道邏輯分析儀(LA)，成為混合信號示波器(MSO)。LA 共有16個數字通道。
? 邏輯分析儀模塊
? 碼型觸發
? 多種電平，邊沿組合觸發
? 持續時間觸發
? 是碼型觸發和脈寬觸發*結合的新型觸發方式
標準配置：
? 電源線
? 探頭2根
? 快速指南
? 光盤（包含《用戶手冊》、上位機應用軟件等）
? USB-GPIB適配器
? RS-232 串口線
? 儀器包
|
產品型號 |
DS1102E |
DS1052E |
DS1102D |
DS1052D |
||||
|
帶寬 |
100 MHz |
50 MHz |
100 MHz |
50 MHz |
||||
|
邏輯分析儀 |
無 |
有 |
||||||
|
設備型號 |
DS1102E |
DS1052E |
||||||
|
|
DS1102D |
DS1052D |
||||||
|
帶寬 |
100MHz |
50MHz |
||||||
|
通道數 |
2 通道+外觸發 |
|||||||
|
實時采樣率 |
1GSa/s（單通道），500MSa/s（雙通道） |
|||||||
|
等效采樣率 |
25GSa/s |
10GSa/s |
||||||
|
上升時間 |
3.5ns |
7ns |
||||||
|
存儲深度 |
通道模式 |
采樣率 |
普通存儲 |
長存儲 |
||||
|
單通道 |
1GSa/s |
16kpts |
N.A. |
|||||
|
單通道 |
500Msa/s或更低 |
16kpts |
1Mpts |
|||||
|
雙通道 |
500Msa/s或更低 |
8kpts |
512kpts |
|||||
|
時基范圍 |
2 ns/div ~50s/div |
5 ns/div ~50s/div |
||||||
|
觸發方式 |
邊沿、視頻、脈寬、斜率、交替、碼型和持續時間（DS1000D） |
|||||||
|
垂直分辨率 |
8 bits |
|||||||
|
垂直靈敏度 |
2 mV/div ~10V/div |
|||||||
|
*大輸入電壓 |
All Input 1MΩ||15pF 300Vrms Max CATI |
|||||||
|
滾動范圍 |
500ms/div ~50s/div |
|||||||
|
光標測量 |
手動模式、追蹤模式、自動測量 |
|||||||
|
數學運算 |
＋，－，×，FFT |
|||||||
|
內部存儲 |
10 組波形、10組設置 |
|||||||
|
外部存儲 |
BMP、CSV、波形存儲、設置存儲 |
|||||||
|
接口 |
USB Device，USB Host，RS-232, P/F Out |
|||||||
|
顯示 |
64 k色TFT彩色液晶屏，320×234分辨率 |
|||||||
|
電源 |
AC: 100 ~ 240 VACRMS，45 ~ 440 Hz，CAT II，50 VA *大值 |
|||||||
|
MSO 邏輯分析儀 |
DS1102D |
DS1052D |
||||||
|
通道數 |
16 通道 |
|||||||
|
采樣率 |
200MSa/s (每通道l) |
|||||||
|
存儲深度 |
512k pts (每通道l) |
|||||||
|
觸發方式 |
碼型和持續時間 |
|||||||
|
門限電平 |
TTL=1.4V, CMOS=2.5V, ECL=-1.3V, USER=-8V ~ + 8V |
|||||||
