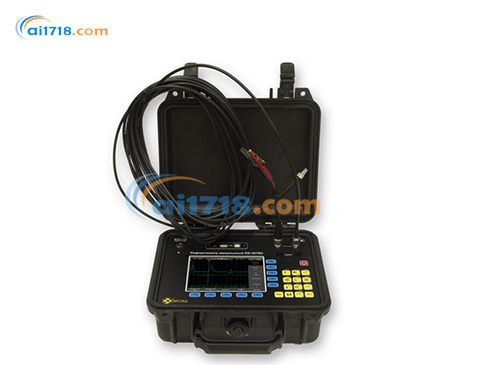

俄羅斯ERSTED　TDR RI-307M3高精度電纜故障定位儀

型號：TDR RI-307M3高精度電纜故障定位儀

品牌：俄羅斯ERSTED

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

俄羅斯ERSTED

ERSTED公司成立于1992年，位于圣彼得堡，專門從事能源和通信有線網絡損壞的設備和系統的開發和制造。該公司的主要產品是脈沖反射計和基于它們的連續監測系統。時域反射儀（TDR）是一種使用雷達原理的電纜設備。向電纜線提供短探針脈沖，其通過電纜傳播部分或完全從波阻的不均勻性反射并返...[查看更多]

瀏覽過此產品的用戶最終購買了

俄羅斯ERSTED TDR RI-307M3高精度電纜故障定位儀由愛儀器儀表網代理，本產品是是一款高精度雙通道時域反射儀，適用于對精度要求較高的應用，可對 1 m - 32 km 的電纜進行測量，儀器誤差較小 (*大 3 cm)?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDR RI-307M3高精度電纜故障定位儀特點：

?儀器誤差 3 cm (@ VF = 1.499) -將有效采樣率增加到 3.2 GHz
?改善反射儀結果圖細節 – 新款接收器允許擴展帶寬
?測量范圍擴大 - 15 m - 32 km: 兩個額外的 "短" 范圍15 m 和 30 m ，以提高近端測量的效率
?脈沖寬度范圍大 (10 ns - 50 ?s) 允許操作員選擇*佳分辨率和衰減重疊的儀器。在衰減很小的近距離范圍內，短脈沖能提供更好的分辨率，在衰減很大的遠距離范圍內，必須設置較長的脈沖寬度
?平均1 ... 128 次 有效抑制異步
?兩個并行物理通道 可以實時檢測線路差異，無需存儲到內存再讀取分析

TDR RI-307M3高精度電纜故障定位儀優點：
?彩色 TFT 顯示屏 5.7 英寸，分辨率 640 × 480 ，視角寬，便于操作，測量結果可視化
?可同時顯示高達 5 個波形，允許設備同時顯示兩臺儀器輸入的波形和三條內存卡讀取的波形
?直接測量控制 可快速清晰地控制測量參數，無需在菜單之間切換浪費不必要的時間?
?雙光標測量系統 可測量電纜路徑任意兩點之間的距離 - 設備顯示到*光標和第二光標的距離，以及他們之間的距離
?自動存儲測量參數 - 儀器關閉時（通過按關機按鈕或定時自動關機），測量參數自動存儲到內存中
?放大鏡 此功能允許查看 15 m - 32 km 范圍內分辨率為3cm 的軌跡；還可以在此范圍內滾動放大鏡窗口
?"差異" 模式 用于檢測不同反射圖的差異，可應用于檢測兩臺儀器的圖像波形差異，和任意組合的實時或來自存儲器的波形差異
?"Cross Talk" 模式 用于determine the points of entanglement of pairs in couplings
?"捕獲" 模式 用于檢測時間不穩定故障 ("閃爍" 缺陷) - 儀器在該模式下，屏幕可累積任意長時間的反射圖，因此不會錯過短事件
?可估算線路阻抗，精度約為 5%

TDR RI-307M3高精度電纜故障定位儀應用范圍：
?帶金屬芯的通訊電纜；
?信號和控制電纜；
?計算機網絡 (SCS等)； ?
?電視和射頻電纜線；
?電力電纜；
?架空線路；
?確定在生產，儲存和交易中的電纜長度

特殊模式	減法模式對比模式通過 USB 與 PC 數據交換捕捉模式交叉測量模式電纜阻抗測量
電池連續工作時長	*少 8 h
連接電源儀器工作時長	無限制
尺寸	70x246x124 mm
使用溫度	-20°C - +40°C
重量（帶電池）	小于 2.5 kg
