德國MPS　TTS局部放電測試系統

型號：TTS局部放電測試系統

品牌：德國MPS

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國MPS

MPS公司擁有一支專業的技術團隊，其在“高壓測試領域”有著非常豐富的經驗。 MPS是一家致力于研發、生產“絕緣材料的局部放電檢測裝置”及“高壓檢測設備”，對于客戶的需求，我們的技術團隊及軟件部門，能夠給出標準化、專業化的建議。 1.用于實驗室或在線測試的局部放電測試系統，符合VD...[查看更多]

瀏覽過此產品的用戶最終購買了

德國MPS TTS局部放電測試系統由愛儀器儀表網代理，本產品是專門為根據 VDE 0884、IEC 60747-5-5 和 UL1 577 在常規測試中對半導體（光電耦合器、數字隔離器）進行高壓（HI-Pot）和局部放電測試而開發的?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TTS局部放電測試系統產品概述

全新！峰值電壓高達 18.3kV（有效值 13kV），更高電壓可咨詢！

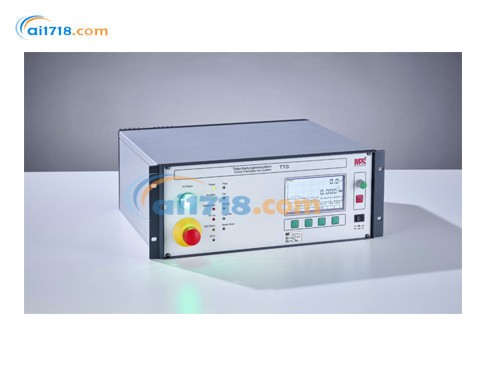

TTS 是一款用于電子元件介電和局部放電測試的局部放電測試系統。

該測試符合 VDE 0884-10、IEC 60747、UL 1577 等標準。

它經過優化，可測試光耦合器和無芯變壓器，也可測試其他產品。

*大測試電壓為 10kV 峰值、14kV 峰值或 18.3kV 峰值。

軟件 MSPS-20 及其圖形功能對局部放電原因的分析和開發非常有幫助。

TTS局部放電測試系統主要特點

符合 IEC60270 的局部放電測量
符合 IEC60060 的電壓測量
局部放電和耐壓 / 絕緣測試，如 VDE0884、UL 測試、IEC 60747 等
液晶顯示屏可顯示測量值和測試參數
集成自檢功能，可驗證局部放電測試儀的功能是否正常
堅固的設計，在耐壓 / 局部放電測試期間對擊穿 / 閃絡損壞有很強的抵抗力
靈活的系統，帶有完全遠程控制功能，如控制軟件 MSPS-20，可更改所有測試參數，并記錄電壓、電流和局部放電等測試結果
可擴展用于多通道處理裝置
完整的硬件和軟件均由 MPS 開發，因此如果您需要擴展，我們可以靈活應對
包含 PC 軟件 MSPS-20 的許可證

TTS局部放電測試系統產品規格

項目	詳細參數
電壓范圍和電壓設置	- 可用的不同高壓模塊：7kV、10kV 或 13kV 有效值（大 18.3kV 峰值） - 系統自動在 50% 或的電壓范圍之間切換，以便在小測試電壓下實現更高的電壓設置分辨率 - 測試電壓頻率：50Hz（可按要求提供 60Hz） - 通過電子功率放大器設置電壓，獨立于電源，分辨率為 1023 步 - 在大電壓的 50% 以下，電壓可按 0.05% 的步長設置；在達到大測試電壓的 * 之前，可按 0.1% 的步長設置 - 電壓斜坡速度可變設置 - 高壓部件在小 10.0kV 峰值下無局部放電（<1pC） - 0kV 設置時的大輸出電壓：如果測試后未關閉高壓，為 0.025kV - 每個電壓步長的電壓持續時間可在 0.4 至 999.9 秒之間按 0.1 秒的步長設置
集成限流網絡	RC 電路
電壓測量（符合 IEC60060）	- 精度：在電壓范圍的 10% 至 * 之間，±1.0%，±0.5% 的電壓范圍，典型值 < 1% - 高壓側電壓測量，分辨率 0.1% - 內部檢查測試電壓是否在限值內
局部放電測量（符合 IEC60270）	- 測量范圍：2.5 - 5 - 10 .... 25000pC，自動量程或固定量程，分辨率高達 0.01pC - 窄帶濾波器：0.10 至 2.50MHz，可按 0.01MHz 的步長調節，帶寬 15kHz - 寬帶濾波器：40 - 250kHz、40 - 400kHz、80 – 250kHz、80 - 400kHz - 校正系數：1.00 至 9.99 可調 - 精度：在局部放電范圍的 25% 至 * 之間，±3%，±2% 的局部放電范圍，典型值 < 5% - 局部放電系統自身的噪聲水平 < 1pC，典型值約 0.3pC - 局部放電限值設置：按 0.1pC 的步長設置，*大 999.9pC - 局部放電測量前的可編程等待時間：按 0.1 秒的步長設置 - 集成局部放電校準器：5pC 和 10pC，耐高壓
電流測量	- 測量范圍：0 至 100μA，分辨率 0.1%（可按要求切換 100uA/1000μA） - 精度：在電流范圍的 15% 至 * 之間，±1.5%，±0.5% 的電流范圍，典型值 < 1% - 大電流閾值：可在 0 至 100μA 之間按 0.1μA 的步長調節 - 小電容閾值：按 0.1pF 的步長設置，精度 ±2%，典型值 ±0.1pF，分辨率 0.01pF - 可設置偏移電容的減法，以獲取測試對象的電流 / 電容
安全系統	- 帶有雙回路磁性安全觸點的特殊安全繼電器，確保高安全級別 - 告燈（綠色 / 紅色）和集成自動接地裝置
LED 指示燈	- 電源、放大器電源、安全回路狀態、自檢、高壓開啟、錯誤（如電壓錯誤） - 通過、失敗、擊穿（閃絡 / 過流）、局部放電失敗、泄漏電流失敗
*短測試時間	- 電壓和電流測量：0.3 秒 - 局部放電測量：0.5 秒
處理裝置接口（單通道系統）	- galvanic 絕緣 TTL 信號（0/5V） - START：觸發測量 - EOM：測量結束，EOT：測試結束（測試完成并包括評估），分級有效 - 分級輸出（8 個）：用于通過、局部放電失敗、擊穿、電流失敗、*小電容失敗等 - 處理裝置接口可通過 PC 控制軟件實現（選件）
其他	- 集成自檢功能 - 集成電源線濾波器 - 初級、次級和測試對象的過流保護（無需電弧檢測）
電源	- 208V/230V/241V AC 選擇開關，*大 1.2A，50/60Hz，可按要求提供 115V AC
工作參數	- 溫度：15 至 35 攝氏度 - 相對濕度：30 至 80%，無冷凝
尺寸	- 局部放電系統：375x450x175mm，重量約 9.2kg - 高壓模塊：250x250x200mm，重量約 7.5kg - 高壓適配器：250x250x70mm，重量約 1.9kg
選件	- 測試電壓頻率可在 50 至 60Hz 之間按 1Hz 的步長可變設置 - 可按要求通過 IEEE488 和以太網進行遠程控制，可完全控制該系統，并可讀取所有測量值和測試結果 - 手動測試適配器：用于手動測試設備，如型式試驗 - 與 “Harris Tuvey” 對接兼容的適配器
控制軟件	- PC 控制軟件 MSPS-20：用于創建測試序列、保存測試結果和生成測試報告 - 測試也可通過處理裝置、手動或軟件啟動 - 推薦用于質量監控和產品改進，每個測試設備提供的信息如測量的局部放電值、施加的測試電壓、測試周期內的大電流等 - 可擴展將測試結果導出為 STDF 文件（選件） - 如需軟件 MSPS-20 的詳細說明，請咨詢
