包括其b2高壓事業部在內的b2 electronic GmbH有限公司是一個在國際上開展業務活動的公司，開發、制造和銷售適合于實際應用的便于電纜檢測、電纜診斷和現場油檢測的高壓設備。 在現場檢測工程中的幾十年的開發經驗，對能源供應商需求的深入理解以及持續改善的意愿確保公司有持續...[查看更多]
符合標準

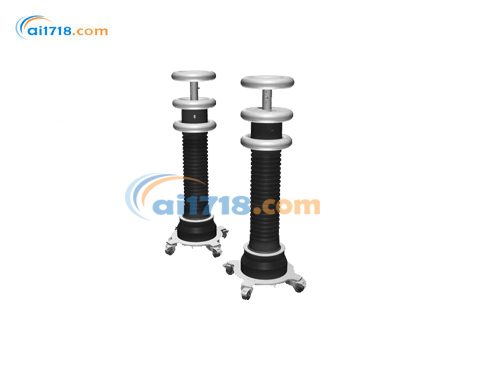

中高壓電纜診斷能夠及早發現潛在問題，從而在電纜運行中發生故障前開展預防性維護。PDTD200-2 系統提供了一種便攜式解決方案，適用于各類中壓電纜的診斷，因其同時包含局部放電（PD）和介質損耗角正切（TD）診斷單元。該系統專為配合 HVA 超低頻（VLF）測試裝置使用而設計。
完整系統
與 HVA 測試裝置搭配使用，可構成一套功能完備、高性價比的電纜測試與診斷系統，*高適用電壓達 120 kV。
局部放電定位
可對電纜中的局部放電故障進行*、靈敏的實時定位，定位精度達 1%，分辨率為 0.1 pC（皮庫侖）和 0.1 m（米）。
應用場景
通過便攜式診斷系統，對長度可達 100 km（千米）的各類中壓電纜進行局部放電（PD）和介損角正切（TD）* 診斷。
強大軟件
b2 Suite 軟件全程引導電纜測試與診斷流程，內置自動化局部放電算法及帶相關限值的測試標準序列。
全面診斷
能夠在恒定頻率下對不同長度的電纜進行測量，這是電網內局部放電（PD）和介損角正切（TD）* 測試結果對比的前提條件。
合規性
測試設置和校準符合 IEC 60270 標準。此外，介損角正切（TD）* 測試符合 IEEE 400.2 標準。
| 工作電壓（正弦波） | *大 200 kV 峰值，141 kV 有效值 |
|---|---|
| 電容 | |
| - 高壓耦合電容器 | ≈ 0.75 nF（納法） |
| - 高壓濾波器 | ≈ 0.75 nF（納法） |
| 采樣率 | *高 250 MS/s（兆樣本 / 秒） |
| 介損角正切分辨率 / 精度 * | 1×10?? / ±1×10?? |
訂購信息
| 1 個 GH5744 |
|---|
| 1 個 PDC1 校準器（10 pC - 10 nC） |
| 1 根 GH5728 PDTD 鋁制柔性測試線（被測設備局部放電，0.6 - 1.6 m，MC14 接口） |
| 1 根 GH0825 PDTD 鋁制柔性測試線（被測設備局部放電，4.5 - 10 m，MC14 接口） |
| 1 個 GH0828 MC 插座（45° 環形端子，B14AR-N 型號） |
| 1 個 KES0105 MC 插座（直形環形端子，B14AR-N 型號） |
| 1 個 KES0209 MC 插座（B14AR-N 型號 - 縮短螺紋，長度 13 mm） |
| 1 個 KES0283 G 型夾具（6-16 mm2，帶 M8 蝶形螺釘 - Dehn 品牌） |
| 1 根 KES0274 接地線（16 mm2，0.5 m，扁平線，MC14/MC14 接口） |
| 1 根 GH0830 接地線（16 mm2，1 m，扁平線，M6/M6 接口） |
| 1 根 GH0838 接地線（16 mm2，5 m，扁平線，M6/M8 接口） |
| 1 根 GH0839 接地線（16 mm2，5 m，扁平線，M6 / 夾具接口） |
| 1 根 GH1009 HVA200 短路電纜（MC14 - M6 接口） |
| 2 根 GH0837 電纜 |
| 1 個 GH0586 藍牙 USB 適配器（50 m） |
| 1 個 KDG0013 可充電電池充電器（國別專用） |
| 2 節 KEB0006 可充電鎳氫電池（D 型，1.2 V/10 Ah） |
| 2 節 M0022 D 型電池（1.5 V/18600 mAh） |
| 1 個 GZD5004 USB 閃存盤（含 b2 Suite v1.8 軟件及相應 PDTD 文檔） |
| 1 份 DHV1441 b2 PD TD 系列安全說明書（多語言） |
| 2 個 GS0003 b2 Suite v1.8 完整許可證（基礎版 + 局部放電 + 介質損耗角正切診斷功能） |
| 1 根 XKEK0001 電源線（國別專用，帶 C13 連接器） |
PDTD10200-2局部放電診斷系統規格
| 工作電壓 | 1 ... 200 kV 峰值 | 1 ... 141 kV 有效值 |
|---|---|---|
| 工作電壓波形 | 正弦波 | - |
| 工作頻率范圍 | 0.01 Hz ... 0.1 Hz（步長 0.01 Hz） | 默認：0.1 Hz（自動頻率） |
| 測試類型 | 同步局部放電（PD）和介損角正切（TD）測試（僅適用于 PDTD 系統） |
|---|---|
| 局部放電測試 | - |
| 介損角正切測試 | 僅適用于 PDTD 系統 |
| 傳播速度范圍（v/2） | 10 ... 150 m/μs（米 / 微秒） | 32.8 ... 492 ft/μs（英尺 / 微秒） |
|---|---|---|
| 測量范圍 | 0.1 m ... 100 km（米... 千米） | 3.94 in ... 62.13 mi（英寸... 英里） |
| 局部放電背景水平 | < 10 pC（皮庫侖） | - |
| 局部放電定位精度 | 電纜長度的 1% | - |
| 局部放電分辨率 | 0.1 pC（皮庫侖）和 0.1 m（米） | 0.33 ft（英尺） |
| 局部放電測量范圍 | 0.1 pC ... 100 nC（皮庫侖... 納庫侖） | - |
| 采樣率 | *高 250 MS/s（兆樣本 / 秒） | - |
| 帶寬 | 100 MHz（兆赫茲） | - |
| 濾波 |
模擬：100 MHz（兆赫茲）
|
- |
| 電壓測量（交流） | - | - |
|---|---|---|
| *大值 | 218 kV 峰值 | 152kV 有效值 |
| 分辨率 | - | 0.1 kV 有效值 |
| 精度 | - | 讀數的 ±0.5% 或分辨率 |
| 電流測量（交流） | - | - |
| *大值 | 150 mA 峰值 | 105 mA 有效值 |
| 分辨率 | - | 1/10/100 μA 有效值（微安） |
| 精度 | - | 讀數的 ±0.5% 或分辨率 |
| 介損角正切 | 負載 10 nF ... 10 μF（納法... 微法） | - |
| - | 介損角正切范圍：0.1 ... 999×10?3 | - |
| - | 分辨率（單次）：0.1×10?3 /（平均值）：0.01×10?3 | - |
| - | 精度：±0.1×10?3 | - |
| - | 負載 0.5 nF ... 10 nF（納法... 微法） | - |
| - | 介損角正切范圍：0.1 ... 999×10?3 | - |
| - | 分辨率（單次）：0.1×10?3 /（平均值）：0.01×10?3 | - |
| - | 精度：±0.3×10?3 | - |
| 電阻 | 范圍：0.1 MΩ ... 5 GΩ（兆歐... 吉歐） |
|---|---|
| 分辨率 | 0.1/1/10/100 MΩ（兆歐） |
| 精度 | 典型值 10% |
| 電容 | 范圍：0 ... 20 μF（微法） |
| 分辨率 | 0.01/0.1/1 nF（納法）和 0.01/0.1 μF（微法） |
| 精度 | 典型值 20% |
| 交流電源 | 110 ... 240 V（伏特），50/60 Hz（赫茲），*大功耗 240 VA（伏安） |
|---|---|
| 電池供電 |
局部放電（PD）：內置 6 V（伏特）、42 Wh（瓦時）電池，滿負載續航：4 小時
|
| 數據傳輸 | USB B 型接口 |
| 測量控制 | b2 Suite v1.8（標配）或 b2 Suite v2（可選） |
| 環境條件 |
工作溫度范圍：-5 ... +45 °C（攝氏度）/ 23 ... 113 °F（華氏度）
|
| 尺寸（長 × 寬 × 高） |
耦合電容器：長度 1780 mm × 直徑 660 mm（長度 70.0 英寸 × 直徑 26 英寸）
|
| 重量 |
耦合電容器：90 kg（千克）/ 198.4（磅）
|
|
奧地利B2 PDTD200-2局部放電診斷系統文檔 |
|
