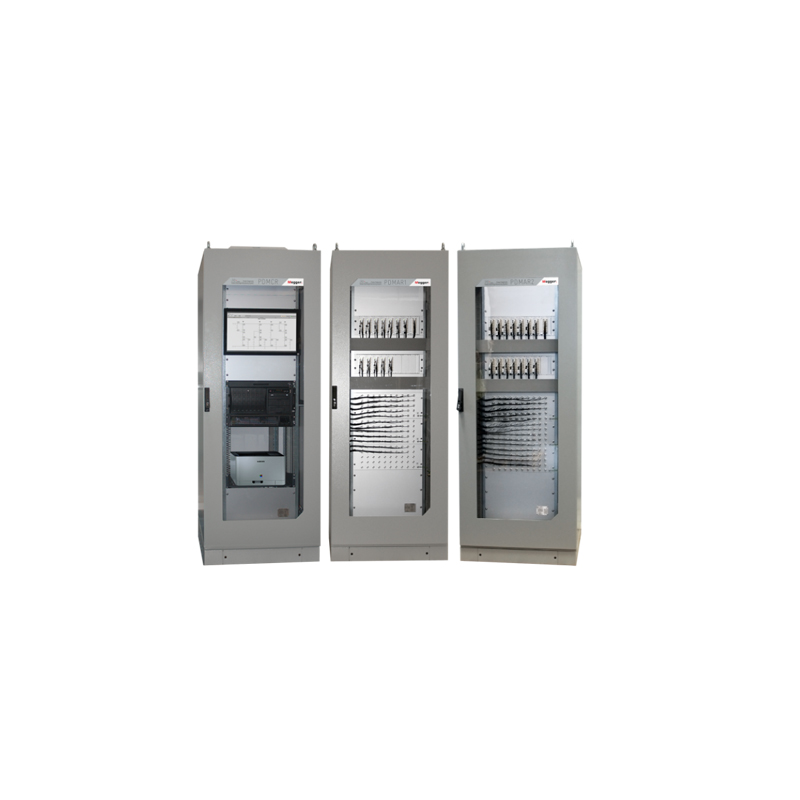

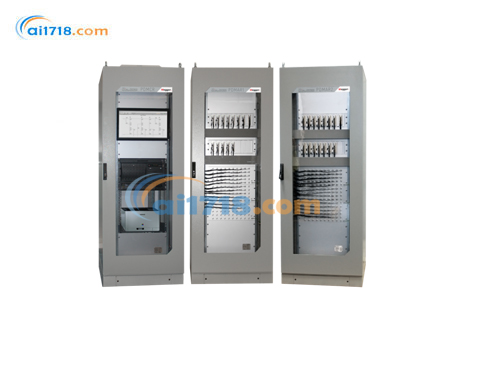

美國MEGGER GISmonitor局部放電監測系統由愛儀器儀表網代理，GISmonitor主要任務是檢測氣體絕緣開關設備（GIS）絕緣系統內部的局部放電（PD）。系統的硬件經過優化，能夠在多個通道上進行并行的實時PD采集?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
GISmonitor局部放電監測系統氣體絕緣開關設備中的局部放電（PD）
了解資產狀況至關重要，局部放電監測有助于延長資產使用壽命
氣體絕緣開關設備（GIS）是輸電設施以及發電廠、大型工業用戶等關鍵系統的重要組成部分。它們是保障可靠供電的核心資產之一，因此，必須通過預防故障和服務中斷來確保其持續可用。
氣體絕緣開關設備出現缺陷的潛在原因包括制造、運輸和現場組裝過程中的誤差，根據國際大電網委員會（CIGRE）的建議，這些誤差可在投運前通過高壓（HV）試驗檢測出來。另一個導致缺陷的原因是絕緣系統隨時間推移出現老化。若未被檢測到，老化也可能導致設備擊穿和高成本停機。
氣體絕緣開關設備常見的故障原因包括：
-
固體絕緣材料中的空隙和裂紋
-
懸浮或松動的電極
-
自由移動的微粒
-
高壓導體或外殼上的微?；蛲黄鹞?/span>
-
絕緣材料上的固定微粒
微粒和異物是導致絕緣故障*常見的原因，它們會產生局部放電（PD），進而導致絕緣材料劣化，*終引發絕緣擊穿。
采用超高頻（UHF）測量技術對氣體絕緣開關設備進行連續在線局部放電監測，是電力狀態監測方案的重要組成部分，可有效預防因氣體絕緣開關設備絕緣系統缺陷導致的非計劃停機。
|
序號
|
監測優勢
|
具體說明
|
|
1
|
前瞻性（FORWARD-LOOKING）
|
在發生致命性擊穿前，實現對缺陷的早期、可靠檢測
|
|
2
|
預防性（PREVENTION）
|
預防非計劃停機
|
|
3
|
可靠性（RELIABILITY）
|
提升資產的可靠性
|
|
4
|
可用性（AVAILABILITY）
|
提高資產的可用率
|
|
5
|
預測性（FORECAST）
|
提供趨勢信息，以便及時安排必要的維護工作
|
|
6
|
透明度（TRANSPARENCY）
|
存儲所有通道的數據，為深度分析提供透明結果
|
|
7
|
高效性（EFFECTIVITY）
|
從定期維護轉向高效的狀態檢修
|
|
8
|
經濟性（SAVINGS）
|
降低維護成本
|
通過早期檢測缺陷，氣體絕緣開關設備的局部放電監測可降低故障發生率，并預防高成本停機。 此類故障可能造成數百萬的收入損失或設備更換成本。氣體絕緣開關設備的局部放電監測可提前預*初期故障，并為狀態檢修提供關鍵數據。
GISmonitor監測系統概述
|
設備 / 組件
|
規格 / 功能
|
|
戶外傳感器
|
-
|
|
戶外采集單元
|
帶有頻率轉換單元（FCU）和輸入保護單元（IPU）
|
|
室內 / 戶外傳感器
|
-
|
|
室內采集單元
|
帶有頻率轉換單元（FCU）和輸入保護單元（IPU）
|
|
干擾天線（DA2）
|
使用 RG58/RG142 同軸電纜
|
|
同軸電纜
|
RG142（戶外）、RG58/RG142（室內 / 戶外）
|
|
光纖局域網（Fibre optic LAN）
|
-
|
*性局部放電監測可評估絕緣系統的健康狀況，通過非侵入式測量和分析方法，深入了解氣體絕緣開關設備的運行狀態。Power Diagnostix通過實施局部放電監測，幫助客戶提高系統可靠性，進而根據資產狀況優化維護和投資規劃。
Power Diagnostix 的氣體絕緣開關設備局部放電監測系統（PDMS）收集的監測數據，可識別不同類型的缺陷，并提供可靠的趨勢信息。這些信息能幫助資產管理者在意外停機發生前，*設備維修或更換做出戰略性決策。
|
控制與傳輸
|
規格 / 功能
|
|
控制室 / 遠程地點
|
-
|
|
變電站控制監視器
|
通過查看軟件、HTML 頁面或 Windows 遠程桌面協議訪問
|
|
控制柜
|
-
|
|
控制單元
|
通過無源觸點連接
|
|
SCADA 系統（或同類系統）
|
-
|
|
通信接口
|
支持 IEC 61850 標準
|
-
戶外超高頻傳感器產生的局部放電信號，經帶有輸入保護單元（IPU）的頻率轉換單元（FCU）轉換后，通過 RG142 同軸電纜連接至戶外局部放電監測采集架（PDMAR）。
-
戶外局部放電監測采集架（PDMAR）可并行實時采集多達 40 路局部放電信號。
-
室內 / 戶外超高頻傳感器產生的信號，經帶有輸入保護單元（IPU）的頻率轉換單元（FCU）轉換后，通過 RG58/RG142 同軸電纜連接至室內局部放電監測采集架（PDMAR）。
-
室內局部放電監測采集架（PDMAR）可并行實時采集多達 120 路局部放電信號。
-
可選配的干擾天線（DA2）產生的選通信號，通過 RG58 或 RG142 同軸電纜傳輸至局部放電監測采集架（PDMAR）。
-
采用光纖環形結構，通過冗余光纖電纜將局部放電監測采集架（PDMAR）的信號傳輸至局部放電監測控制架（PDMCR）。
-
局部放電監測控制架（PDMCR）配備控制軟件和打印機。
-
通過可選配的 IEC 61850 接口，可在變電站控制室用電腦對局部放電監測控制架（PDMCR）進行遠程控制。
-
通過無源繼電器轉發報*信號。
-
通過 IEC 61850 接口、RJ45 接口或并行冗余協議（PRP）光纖，向 SCADA 系統傳輸數據和轉發報*信號。
Power Diagnostix 的先進局部放電監測系統，基于其在氣體絕緣開關設備領域的知識和客戶需求設計而成。該系統采用超高頻測量技術，可對多達數百個傳感器（頻率高達數吉赫茲）進行連續自動的絕緣狀態分析。
超高頻測量技術具有極強的抗干擾能力，能在高于常見干擾的頻率下檢測局部放電活動，且在在線運行狀態下具有高靈敏度。
在超高頻頻段仍存在背景噪聲的環境中，可搭配干擾天線（含發射天線）使用，以排除干擾。
-
非侵入式缺陷檢測
-
自動數據處理與局部放電報*
-
可擴展性：每個局部放電監測系統（PDMS）支持 8 至 500 多個傳感器
-
所有通道并行實時采集局部放電信號
-
高效噪聲抑制
-
遠程或現場控制
-
系統冗余設計，確保*高可用性
-
適用于室內和戶外環境
-
提供高度準確的資產狀態信息，通過狀態檢修替代定期維護，降低成本
-
提前預*潛在故障，在故障發生前采取糾正措施
-
對以往未檢測到的故障進行風險管理，避免設備遭受高成本損壞
-
適用于大多數氣體絕緣開關設備的改造：可利用已內置的現有天線，或采用外部改造傳感器
-
集中式局部放電監測系統（PDMS）設計降低成本，實現采集單元的高效利用
采集單元經過優化，可對多個通道進行并行實時局部放電采集，能在微秒級時間內檢測并數字化任何超高頻信號。該系統與*新款氣體絕緣開關設備中內置的超高頻傳感器完全兼容。
-
室內柜體防護等級為 IP54
-
戶外柜體防護等級為 IP65
每個柜體均配備：19 英寸搖擺架、不間斷電源（UPS）、網絡交換機、過電壓保護裝置、溫控風扇（或加熱冷卻一體式半導體制冷片），以及用于監測溫度、加熱 / 冷卻狀態、光纖環網狀態、熔斷器狀態和過電壓保護狀態的 ioLogic 技術。如有需要，戶外柜體可加裝遮陽防護裝置。
得益于連接各柜體的光纖環網的冗余特性，可輕松避免數據丟失。
高性能控制柜內置工業計算機（IPC），并配備 RAID-1 硬盤控制器，可防止數據意外丟失。硬盤容量可存儲數年的趨勢數據和局部放電圖譜。
-
可通過現代化觸摸屏操作 GISmonitor 軟件
-
內置打印機，可打印報告、截圖或單次測量數據
以下數據足以證明我們的實力：
-
25 年以上的行業經驗
-
35 家以上的滿意客戶
-
全球售出 150 套以上系統
-
售出 20000 個以上通道
采用 PDIX 傳感器，便捷實現設備改造
PDIX 系列提供外部改造傳感器，適用于制造商未配備內置局部放電傳感器的老舊氣體絕緣開關設備。外部傳感器的靈敏度通常低于內置傳感器，但可在設備在線運行狀態下以極低成本安裝。
此外，還可通過改造內部組件（如用于電場控制的嵌入式電極），為氣體絕緣開關設備加裝局部放電傳感器。
|
傳感器類型
|
功能說明
|
|
窗口傳感器（Window sensors）
|
利用檢查窗口，為老舊氣體絕緣開關設備便捷加裝超高頻監測功能
|
|
外部法蘭傳感器（External flange sensors）
|
寬帶超高頻天線，可*或臨時安裝
|
|
嵌入式電極適配器（Adapters for embedded electrodes）
|
提取分段絕緣子內部電極接收到的超高頻信號
|
|
頻率轉換器與輸入保護器（Frequency converters and input protections）
|
將超高頻信號轉換為較低頻率，并保護設備免受強瞬態信號影響
|
光纖連接在工業環境中已被證實具有極高的可靠性，因?yàn)樗鼈儾灰资軄碜詸C(jī)器和放電現象的強干擾信號影響。
光纖傳輸?shù)钠渌麅?yōu)勢包括：
-
電氣隔離，確保出色的信噪比
-
長距離布線不影響監測系統性能
-
所有連接柜體*同步，即使在嚴苛環境條件下也能保證測量結果準確
附近其他高壓設備產生的干擾，會給局部放電測量和分析帶來極大困難，因此，減少或消除此類干擾信號對獲得準確可靠的測量結果至關重要。
Power Diagnostix 的氣體絕緣開關設備局部放電監測系統（PDMS）采用光纖通信和堅固設計，對開關操作等事件產生的噪聲具有出色的抗干擾能力。光纖數據傳輸確保了*的信噪比。
此外，Power Diagnostix 的 GISmonitor 系統具備高效的噪聲處理技術，即使在復雜環境條件下，也能保證出色的測量結果。
監測軟件可連接干擾天線，在不丟失重要局部放電數據的前提下，檢測并消除噪聲。
寬帶天線 DA2 由超高頻天線和頻率轉換單元組成，設計用于接收和過濾高頻信號（如蜂窩通信和全球移動通信系統（GSM）發射天線發出的信號）。
GISmonitor 控制軟件安裝在局部放電監測控制架（PDMCR）的工業計算機上，也可額外安裝在任意遠程計算機上，用于遠程數據評估、診斷和配置。圖形用戶界面針對每個氣體絕緣開關設備系統定制，可直觀展示當前系統狀態，實現 “實時信息一目了然”。
服務軟件可可視化已安裝局部放電傳感器的當前讀數，并顯示局部放電事件或系統通知。該軟件具備分析和報告功能，如顯示趨勢信息、相位分辨局部放電圖譜，以及自動生成報告。
報*事件列表顯示峰值水平、局部放電圖譜和趨勢信息。局部放電趨勢和局部放電圖譜數據會自動存儲，并在整個監測期間可隨時調用。
ICMexpert 數據庫集成了局部放電故障數據庫和豐富的局部放電圖譜庫，可實現局部放電故障的自動分類。
高壓測試面板可在氣體絕緣開關設備*終通電時，生成類似 “指紋” 的局部放電特征圖譜，該圖譜可作為長期參考依據。
憑借與 SCADA、IEC 61850 等第三方控制系統的接口，GISmonitor 軟件中的數據可輕松融入大型變電站控制系統。
Power Diagnostix 為氣體絕緣開關設備的連續在線監測提供全方位服務，涵蓋方案規劃、定制化建議（如*適合您應用場景的系統配置）、系統安裝與調試。
我們經驗豐富的局部放電專家團隊可協助分析 GISmonitor 系統的局部放電數據，提供報告和建議，并在報*時隨時提供支持。我們的服務符合 ISO 17025:2018、ISO 9001:2015、ISO 14001:2015 和 ISO 45001:2018 標準。
