美國MEGGER　SVERKER900繼電器與變電站測試系統

型號：SVERKER900繼電器與變電站測試系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SVERKER900繼保與變電站測試系統由愛儀器儀表網代理，SVERKER900是測試工程師的zhong極工具箱，滿足了配電變電站、新能源發電站和工業上日益增長的三相測試需求?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

SVERKER900繼電器與變電站測試系統產品簡介：
?SVERKER 900繼保與變電站測試系統是測試工程師的*工具箱，滿足了配電變電站、新能源發電站和工業上日益增長的三相測試需求
?儀器帶有一個直觀的LCD觸摸屏，擁有強大的電流源和電壓源以及多樣化的測試功能。
?SVERKER 900是專為二次側繼保的手動基礎三相的測試而設計的
?除此之外，儀器也可以進行各種一次側的測試，通過三相電壓通道和電流通道的串并聯，*大輸出為900V 交流電壓和105A交流電流
?三個電流通道和四個電壓通道中的每個通道都可以獨立地調節輸出參數的幅值、相角和頻率
?第四個電壓通道可以模擬母線，從而完成數字保護的測試
美國MEGGER SVERKER900繼保與變電站測試系統

三個電流通道并聯

美國MEGGER SVERKER900繼保與變電站測試系統

四個電壓通道串聯

SVERKER900繼電器與變電站測試系統產品特點：
?變電站三相測試工具箱
?三電流通道+四電壓通道
?獨立運行
?結構堅固、可靠性高，適合現場使用
?單相測試*大輸出900V電壓和105A電流
?一次側和二次側測試

SVERKER900繼電器與變電站測試系統產品應用:
?配電變電站、發電變電站的調試與維護
?繼電保護
機械繼電器
靜態繼電器
數字繼電器
?繪制電流互感器的勵磁曲線
?互感器變比測試
?CT負載測試
?極性測試
?阻抗測試
?開關柜一次側注入
三相
單相
?檢測SCADA報文及測試值
?檢測接線

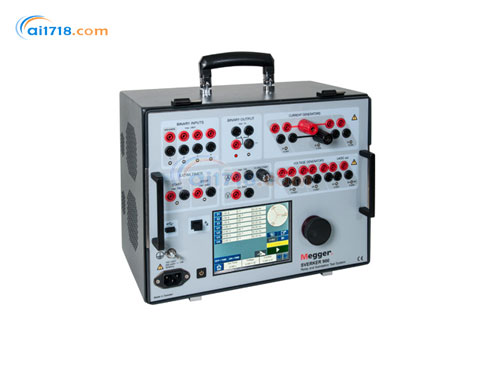

SVERKER900繼保與變電站測試系統面板介紹
1.二進制輸入，端口1 - 4
二進制輸入端口是獨立的可編程門電路，可以將其設置為電壓模式或觸點監測模式。
2.計時器
這個計時器能夠接收開始和停止輸入信號，也可以用于測試由SVERKER觸發的外部的周期信號及序列。
3.二進制輸出端口
二進制輸出可以用于模擬常規的斷開和閉合動作，以達到測試斷路器故障原因或模擬類似的電力系統運行方式的目的。
4.A 和 V
電流和電壓通過儀器內置的電流表和電壓表進行測試，儀器也可以測試電阻、阻抗、相角、功率和功率因數。讀數會在顯示屏上顯示。這些儀表也可以測試外部回路的信號。
5.電流通道
電流通道相互之間可以串聯或并聯。測試過程中電流通道會根據負載輸出*大的相關電壓，并且可以在帶載測試過程中自動調節量程。
6.電壓通道
電壓通道相互之間可以串聯或并聯
7.SB
可連接鍵盤、鼠標、存儲測試數據以及升級內部軟件。
8.主電源接口
9.接地端
10.On/Off開關
11.以太網端口
用于被授權的維修。
12.觸摸屏
5.7” LCD觸摸屏。
13.主旋鈕
F用于設置電流、電壓和其它參數的值。
?所有的輸出端的信號都不會受到主電源電壓和頻率突變的影響。由于反饋回路的存在，負載的變化也不會影響輸出。
?所有的電壓源和電流源相互之間以及與地之間都帶有電氣隔離。

?所有的輸出信號頻率可調。

美國MEGGER SVERKER900繼保與變電站測試系統

人機界面

?儀器前部的人機界面為用戶提供了非常簡單的方式來手動或半自動地進行測試，這些測試可以是簡單的一次側開關柜注入，也可以是復雜的二次側繼保測試。有了內置的電腦操作系統和觸摸屏，操作變得非常簡單。

?儀器的人機界面使得測試變電站繼?；蛞淮蝹?cè)設備時不需要再攜帶電腦。直觀的菜單和觸摸按鍵可以簡單快速地選中所需的測試。人機界面還包含了非易失性數據存儲器，用于存儲測試設置和測試結果。測試結果文件可以通過USB口在SVERKER 900和PC之間互相傳遞。測試文件的保存格式為csv，可以使用Excel來創建報告。

測試工具箱

?SVERKER 900含有一系列的測試工具箱，可根據不同的測試選擇相應的工具箱。不同的工具箱的電壓和電流發生器都可以進行調節，并且使用主旋鈕控制它們。

主工具箱

?時間測試

?手動測定繼保的合閘和跳閘時間

?一般步驟：設置 — 注入 — 測試

CT勵磁工具箱

?用于測定電流互感器的拐點電壓故障前—故障中工具箱

?時間測試 — 主要用于測試需要模擬故障前狀態的繼保

勻速上升工具箱

?自動測定保護吸合閥值

?時間測試，測試?yán)绲椭軠p載的繼保

序列發生工具箱

?模擬序列，如自動重合閘、電機啟動、接地故障再現

阻抗工具箱

?阻抗界面使測試人員可以直接從阻抗平面來測試保護，SVERKER 900會自動將阻抗值轉化為電壓和電流信號。

?故障前和故障中測試

?阻抗勻速上升

繼保測試

?SVERKER 900可以對大多數繼保設備進行手動測試。幾乎所有類型的保護都可以被測試，從新式的多功能繼保到機電式繼保。儀器可以產生*大105A的電流，輸出頻率從10Hz - 600Hz，包含直流。在“專家”模式下，用戶可以設置多頻疊加的信號。儀器堅固耐用，適合在各種不同溫度的現場使用，智能化的軟件使得測試迅速

SVERKER900繼保與變電站測試系統應用案例：

?重要！

?使用儀器前請先閱讀使用說明。

?下圖是常規測試的連接圖，適合絕大多數的繼電器測試

美國MEGGER SVERKER900繼保與變電站測試系統

SVERKER測試適用范圍	ANSI® No.
距離保護/低阻抗保護	21
過勵磁保護	24
同期保護	25
低電壓保護	27
功率方向保護	32
低電流或低功率保護	37
失磁保護	40
負序過電流保護	46
相序電壓保護	47
熱保護	49
過電流/接地故障保護	50（N）
反時限過電流/接地故障保護	51（N）
功率因數保護	55
過電壓保護	59
電壓或電流平衡保護	60
方向過電流/接地故障保護	67（N）
電機過載保護	66
DC過電流保護	76
相角測試或失步保護	78
自動重合閘裝置	79
頻率保護	81
縱聯保護	85
差動保護	87
差動電壓保護	91
電壓和功率方向保護	92
跳閘保護	94

SVERKER900訂購信息

Item

Cat. No.

SVERKER 900基本版-CN

CR-19097

SVERKER 900標準版-CN

CR-19098

SVERKER 900專家版-CN

CR-19099

功能配置表

功能	基本版	標準版	專家版
主要功能故障前-故障	?	?	?
斜坡序列 CT磁化		?	?
阻抗			?
帶MTT的故障前-故障		?	?
帶MTT和參考曲線的故障前-故障		?1﹚	?1﹚
1）需要SVERKER Viewer 許可證
以上所有包含的配件
標準測試電纜組	GA-00030
接地線	GA-00200
900 V電纜組	GA-00036
帶輪子的航空新	GD-00185

可選配件

SVERKER Viewer PC 軟件

CR-8101X

許可證密鑰與 SVERKER 900

的序列號單獨相關。測

試文件需要獲得許可才能使用 SVERKERViewer 打開

。 SVERKER Viewer 軟件本身可以安裝在無限數量的

PC 上。

航空箱

GD-00182

低電流適配器

CR-90010

校準盒

CR-91010

SVERKER900繼保與變電站測試系統產品技術參數：環境
應用場合	儀器可在高壓變電站和工業環境下使用。
溫度
運行	0°C - +50°C (32°F - +122°F)
儲存及運輸	-40°C - +70°C (-40°F - +158°F)
濕度	5% – 95% RH, 不凝結
海拔	2000 m (6500 ft)
沖擊	IEC 60068-2-27
震動	IEC 60068-2-6
CE標識
EMC	IEC61326-1
LVD	IEC61010-1:2010
常規
電源電壓	100 - 240 V AC, 50 / 60 Hz
電流	10 A (*大)
功率	1800 VA (*大)
大小
儀器	350 x 270 x 220 mm (13.8”x 10.6”x 8.7”)
帶輪子運輸箱	615 x 295 x 500 mm (24.2”x 11.6”x 19.7”)
運輸箱	620 x 295 x 365 mm (24.4”x 11.6”x 14.4”)
重量	14.9 kg (32.8 lbs) 僅儀器 29.0 kg (64 lbs) 包括配件和運輸箱 (帶輪子, GD-00185) 23.9 kg (52.7 lbs) 包括配件和運輸箱(GD- 00182)
顯示屏	5.7” LCD 觸摸屏
配件
低電流適配器LCA1和LCA2
尺寸	LCA1 110 x 64 x 28 mm (4.3”x 2.5”x 1.1”) LCA2 110 x 64 x 44 mm (4.3”x 2.5”x 1.7”)
重量 (LCA1+LCA2)	0.4 kg (0.9 lbs)
輸入	5 A (*大值)
美國MEGGER SVERKER900繼保與變電站測試系統文檔
