俄羅斯ERSTED　TDR RI-307USBm電纜故障定位儀

型號：TDR RI-307USBm電纜故障定位儀

品牌：俄羅斯ERSTED

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

俄羅斯ERSTED

ERSTED公司成立于1992年，位于圣彼得堡，專門從事能源和通信有線網絡損壞的設備和系統的開發和制造。該公司的主要產品是脈沖反射計和基于它們的連續監測系統。時域反射儀（TDR）是一種使用雷達原理的電纜設備。向電纜線提供短探針脈沖，其通過電纜傳播部分或完全從波阻的不均勻性反射并返...[查看更多]

瀏覽過此產品的用戶最終購買了

俄羅斯ERSTED TDR RI-307USBm電纜故障定位儀由愛儀器儀表網代理，本產品旨在確定任何類型的金屬電纜線路中故障的性質和位置?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

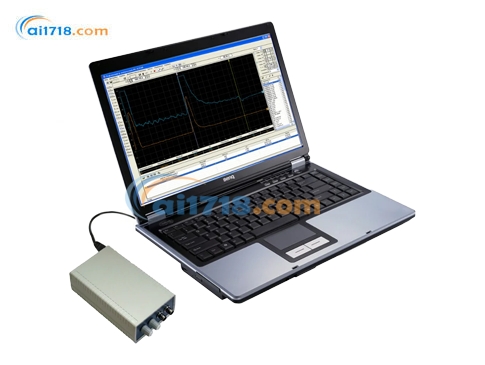

TDR RI-307USBm 電纜故障定位儀

TDR RI-307USBm 是 RI-307 的功能完整模擬版本，價格更低且體積更小。該設備設計用于與個人電腦配合使用。

TDR RI-307USBm 是一款雙通道電纜定位儀，用于確定各類金屬電纜線路的故障性質和位置。它可用于排查和測量所有類型的雙絞線、同軸電纜和電力電纜（包括架空和地下電纜）。

TDR RI-307USBm 能夠定位以下故障：斷路、短路、接頭、分接和復接、橋接抽頭、水損、壓接故障、切斷、電纜壓扁、導體短路、系統組件故障等多種其他故障情況。此外，TDR RI-307USBm 還可用于測試電纜盤的長度、運輸損傷、短缺情況、使用量、庫存管理以及記錄電纜系統。

TDR RI-307USBm電纜故障定位儀產品特點

功能多樣：可檢測多種電纜故障，如定位潮濕或腐蝕的接頭、橋接抽頭、未知接頭、電纜中的水分、負載線圈等；還能輔助測量和驗證新的或部分電纜線盤，記錄電纜網絡和狀況等，滿足電纜維護、安裝和管理的多種需求。
高精度測量：測量距離范圍可達 0 - 64000m，精度為 12.5cm，儀器測量誤差在讀數的 0.01% - 0.2% 之間（根據不同子量程，誤差范圍為 12.5cm - 8m），有效采樣率達 800MHz，能夠*定位故障位置。
寬適配范圍：支持多種操作系統，如 Microsoft Windows XP/7/8 。阻抗匹配范圍從 25Ω 到 600Ω ，可適應不同類型電纜的特性，兼容性強。
操作便捷：通過 USB 接口連接 PC，由 PC 供電，無需額外電池或電源，可實現無限時長的連續運行。整體尺寸為 175x95x47mm，重量不超過 0.3kg，便于攜帶，適合在不同現場環境中使用。
性能穩定：工作溫度范圍為 - 20°C 至 + 40°C，能在多種環境條件下穩定運行。動態范圍為 80dB，靈敏度接收通道為 1mV ，脈沖寬度從 10ns 到 50μs，脈沖幅度不超過 10V，VOP 范圍從 30% 到 *，可適應不同的測試場景和電纜狀況。

技術規格

項目	參數
*大測距	64 公里；精度 12.5 厘米
脈沖寬度	10 納秒至 50 微秒
顯示方式	個人電腦顯示器
支持操作系統	Microsoft Windows XP/7/8
設備形式	通過 USB 連接電腦的遠程單元
測距范圍（時延）	0 至 64000 米（0 至 640 微秒）
子量程	0-62.5 米（0-0.625 微秒）、0-125 米（0-1.25 微秒）、0-250 米（0-2.5 微秒）、0-500 米（0-5 微秒）、0-1000 米（0-10 微秒）、0-2000 米（0-20 微秒）、0-4000 米（0-40 微秒）、0-8000 米（0-80 微秒）、0-16000 米（0-160 微秒）、0-32000 米（0-320 微秒）、0-64000 米（0-640 微秒）
用途	定位潮濕 / 腐蝕接頭、橋接抽頭、未知接頭；清除 ISDN、HDSL、ADSL 線路故障；查找線路組件；測量電纜中的水分；定位負載線圈；查找分接和復接；輔助測量和驗證新的或部分電纜盤；定位壓扁、擠壓或扭結的電纜；定位電纜中的斷路、短路和部分故障；定位電纜中的彈孔；捕獲間歇性故障；定位由施工引起的問題；記錄或繪制電纜網絡和狀況；驗證電纜安裝；檢測服務盜用
測距儀器誤差	讀數的 0.01% 至 0.2%（根據子量程不同，誤差范圍 12.5 厘米至 8 米）
有效采樣率	800 兆赫茲
阻抗匹配范圍	25 至 600
脈沖幅度	不超過 10 伏
接收靈敏度	1 毫伏
動態范圍	80 分貝
VOP	30% 至 *
電源	通過 USB 供電（無需電池或電源適配器）
連續工作時間	通過 USB 無限供電
外形尺寸	175×95×47 毫米
工作溫度范圍	-20℃至 + 40℃
設備重量	不超過 0.3 千克

TDR RI-307USBm產品規格

項目	參數
*大測距	64 公里；精度 12.5 厘米
脈沖寬度	10 納秒至 50 微秒
顯示方式	個人電腦顯示器
支持操作系統	Microsoft Windows XP/7/8
設備形式	通過 USB 連接電腦的遠程單元
測距范圍（時延）	0 至 64000 米（0 至 640 微秒）
子量程	0-62.5 米（0-0.625 微秒）、0-125 米（0-1.25 微秒）、0-250 米（0-2.5 微秒）、0-500 米（0-5 微秒）、0-1000 米（0-10 微秒）、0-2000 米（0-20 微秒）、0-4000 米（0-40 微秒）、0-8000 米（0-80 微秒）、0-16000 米（0-160 微秒）、0-32000 米（0-320 微秒）、0-64000 米（0-640 微秒）
用途	定位潮濕 / 腐蝕接頭、橋接抽頭、未知接頭；清除 ISDN、HDSL、ADSL 線路故障；查找線路組件；測量電纜中的水分；定位負載線圈；查找分接和復接；輔助測量和驗證新的或部分電纜盤；定位壓扁、擠壓或扭結的電纜；定位電纜中的斷路、短路和部分故障；定位電纜中的彈孔；捕獲間歇性故障；定位由施工引起的問題；記錄或繪制電纜網絡和狀況；驗證電纜安裝；檢測服務盜用
測距儀器誤差	讀數的 0.01% 至 0.2%（根據子量程不同，誤差范圍 12.5 厘米至 8 米）
有效采樣率	800 兆赫茲
阻抗匹配范圍	25 至 600
脈沖幅度	不超過 10 伏
接收靈敏度	1 毫伏
動態范圍	80 分貝
VOP	30% 至 *
電源	通過 USB 供電（無需電池或電源適配器）
連續工作時間	通過 USB 無限供電
外形尺寸	175×95×47 毫米
工作溫度范圍	-20℃至 + 40℃
設備重量	不超過 0.3 千克
TDR RI-307USBm參數文檔
