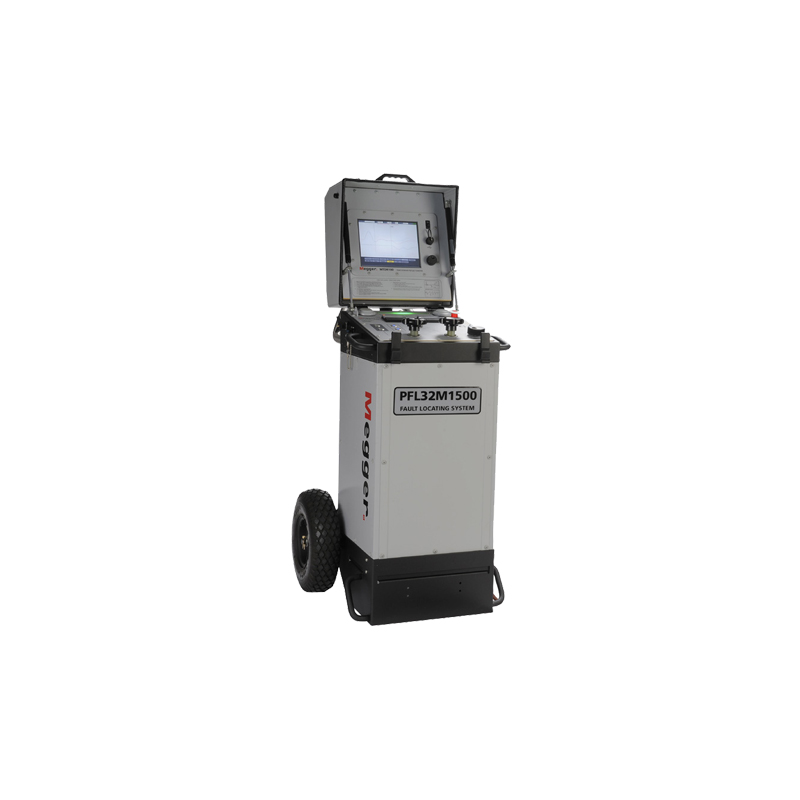

美國MEGGER　PFL32M1500便攜式電纜故障定位系統

型號：PFL32M1500便攜式電纜故障定位系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER PFL32M1500便攜式電纜故障定位系統由愛儀器儀表網代理，本產品的主要功能是提供快速有效、準確以及安全的電纜故障定位，從而減少電力的中斷時間及經濟上的損失?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PFL32M1500便攜式電纜故障定位系統產品簡介：
?PFL32M1500的主要功能是提供快速有效、準確以及安全的電纜故障定位，從而減少電力的中斷時間及經濟上的損失
?儀器有堅固且便于攜帶的外殼，防塵等級為IP64，使其適用于現場的環境
?儀器提供了所有與電纜測試相關的功能：電纜和故障診斷、故障預定位、故障處理以及聲磁法*定位
?便攜、堅固的電纜故障定位系統
?絕緣測試電壓高達32 kV
?耐壓/燃弧測試電壓高達32 kV，65/35 mA
?16/32 kV，1500焦耳沖擊輸出
?弧反射方法
?三次脈沖法
?差分弧反射法
?電流脈沖法 (ICE)
?10.4”大型、明亮清晰顯示屏

PFL32M1500便攜式電纜故障定位系統產品特點：
?安裝在蓋子上的新型MTDR100有如下特點 ：
單旋鈕(輕撥)控制
易于閱讀的10.4”大型彩色 (XGA) 顯示屏
量程自動選擇
帶有電纜數據庫
?多種故障定位技術
預定位
TDR時域反射法
弧反射法
三次脈沖法
差分弧反射法
脈沖電流法(ICE)
?*定位
電壓脈沖
?高壓模塊
2﹣量程/雙電容
安全互鎖裝置
高壓指示器（燈）

PFL32M1500便攜式電纜故障定位系統產品應用：
?高壓測試（耐壓/絕緣測試）
?用于驗證電纜是否可投運，以及確認故障故障的存在?？勺兊碾妷狠敵龉δ?，使儀器也適用于5-10 kV的護套測試。
故障預定位
?在鑒別故障類型之后, 故障位置*能用下面的方法進行預定位：
?TDR是用于電纜故障預定位的方法，電弧反射和脈沖電流(ICE)對故障電纜進行預定位的方法。MTDR100有自動選擇量程，自動測算距離以及操作助手來協助用戶完成故障預定位過程。
?在弧反射模式下，故障擊穿后會形成一條對地的電弧通道。這時發出一個標準的低壓脈沖，對此時的短路故障進行測量。
?三次弧反射模式在電弧燃燒期間，根據量程捕獲1024條軌跡供用戶觀察和分析。
?在差分弧反射模式中，不需要的和容易引起誤解的反射部分被剔除，曲線上僅剩下代表故障的正脈沖。這種模式*適合定位復雜電纜系統中的高阻故障。
?脈沖電流或ICE模式，是通過分析流過電纜的電流信號來計算故障距離的一種方法。

故障處理
?故障處理用來穩定不穩定的閃弧或高阻故障。PFL32M1500集成了耐壓/燃弧及弧反射模式。

耐壓/燃弧

?在電纜被擊穿后，通過施加一個大電流對故障處進行處理，使故障穩定，從而更快和更容易地進行預定位和*定位。

*定位故障

?電纜故障的*定位使用了聲磁原理。通過使用一個16/32kV， 1500焦耳的沖擊發生器外加聲磁接收器（DigiphonePlus）來實現。

PFL32M1500訂購信息

項目	產品編號	項目	產品編號
32 千伏直流，16/32 千伏 @ 1500 焦耳浪涌	PFL32M1500-EN	電纜包	2001-813
32 千伏直流，16/32 千伏 @ 1500 焦耳浪涌	PFL32M1500-ES	英文說明書	AVTMPFL32-EN
32 千伏直流，16/32 千伏 @ 1500 焦耳浪涌	PFL32M1500-FR	西班牙文說明書	AVTMPFL32-ES
隨附配件		法文說明書	AVTMPFL32-FR
帶高壓夾具的 MC 終端的 15 米高壓屏蔽輸出電纜	1001-123	軟件	CAS-1
供電 / 輸入電纜（1 套美國、英國、SHUKO、國際標準）	17032-4/5/12/13	可選配件
15 米（50 英尺）柔性接地電纜	19265-15	高壓大力鉗	18944-2
聯鎖快速釋放銷	90003-606	PFL32 運輸箱	2001-289
		Pinpointer Digiphone Plus	871500500100000
		獨立電纜卷盤組件	CBL100HV

MEGGER PFL32M1500便攜式電纜故障定位系統規格

測試
輸出：	0 - 32 kV (對地為負電壓) 0 - 16 kV, 65 mA 恒定 0 - 32 kV, 35 mA 恒定
分辨率：	5 mA
儀表：	模擬電流和電壓表
低電壓預定位
MTDR100
范圍：	10 個量程；100 m - 55 km 100 m - 220 km - 暫態法
脈寬：	50, 100, 200, 500 ns, 1, 2,5,10 μs 和自動
脈沖幅度：	25 V 50 Ω
采樣率:	100 Mhz
時間基準準確性：	200 ppm
分辨率 (Vp=55%)：	0.82 m (2.8 ft)
顯示：	26.4 mm (10.4 in.), XGA, 1024 X 768 彩色顯示屏
光標：	雙光標獨立控制
增益：	60分貝，步進5分貝
輸入阻抗：	50 Ω
輸入：	1 x TDR/ARC, 1 x 電流脈沖
端口：	1 x 打印機/USB 存儲裝置
軟件：	CAS1 (電纜分析軟件)
高壓預定位
ARC弧反射：	0 - 16 和 0 - 32 kV, 1500 焦耳
三次弧反射：	0 - 16 和 0 - 32 kV, 1500 焦耳 1024– 16 條軌跡曲線（取決于量程）
差分弧反射：	0 - 16 和 0 - 32 kV, 1500 焦耳
電流脈沖：	0 - 16 和 0 - 32 kV, 1500 焦耳
故障處理
耐壓/燃弧：	0 - 32 kV 35 mA 0 - 16 kV 65 mA
*故障定位
電流脈沖：	0 - 16 和 0 - 32 kV, @ 1500 焦耳
脈沖間隔：	5 - 30 s 可調，或單次脈沖
高壓輸出電纜
高壓電纜：	15米長，單相帶屏蔽層和鱷魚夾的柔性高壓電纜
230 V輸入/電源：	電源線
接地：	15 米長 8 mm2 帶夾子的接地線
安全	高壓指示燈緊急停止按鍵安全保險聯鎖回路外接*示燈
供電
輸入電源范圍：	108 - 132 V ac 和 208 - 265 V ac 47 - 63 Hz
逆變器：	11.5 - 14 V dc (可選)
環境
工作溫度：	-20 °C 到 +50 °C (-4 °F 到 122 °F)
貯藏溫度：	-20 °C 到 +55 °C (-4 °F 到 131 °F)
海拔：	1600 m
濕度:	5 to 95% RH 非凝結性
IP 等級	IP64 (頂部蓋子合上)
重量	131 kgs (290 lbs)
尺寸	965 mm H x 536 mm W x 503 mm D (3 ft H x 1.75 ft W x 1.65 ft D)
