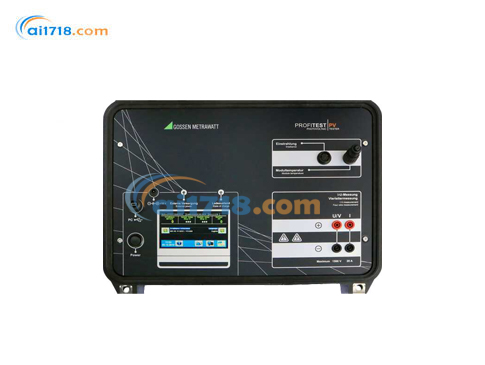

德國GMC-Instruments　PROFITEST PV 1500光伏電站測試儀

型號：PROFITEST PV 1500光伏電站測試儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments PROFITEST PV 1500光伏電站測試儀由愛儀器儀表網代理，本產品具備多項核心功能，可測量光伏相關關鍵電氣參數，還能自動將瞬時測量值轉換為標準測試條件下的數值。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

德國GMC-Instruments PROFITEST PV 1500光伏電站測試儀產品簡介
該儀器具備多項核心功能，可測量光伏相關關鍵電氣參數，還能自動將瞬時測量值轉換為標準測試條件下的數值，憑借專利計算流程，無需知曉制造商規格或僅通過單條特性曲線*能完成評估與參數確定。
它采用高分辨率彩色圖形觸摸屏，適配陽光下使用，內置多種數據庫且支持雙向數據交換，搭配專用軟件可實現圖形展示、評估、誤差分析等操作，同時具備高本質安全等級，適用于光伏系統故障排查、質量記錄及研發等場景。

PROFITEST PV 1500光伏電站測試儀產品功能
可自動將瞬時測量值轉換為標準測試條件（STC）下的數值
無需知曉制造商規格即可評估光伏發電機的專利計算流程
僅基于單條伏安（I-U）特性曲線即可確定發電機內部串聯電阻的專利計算流程
分別測量輻照傳感器和組件背面的溫度，提高測量精度
內置負載斷路器（1500 伏 / 20 安直流），可實現測量?jī)x與光伏發電機的全極斷開，本質安全等級高
符合國際電工委員會 / 歐洲標準（IEC/EN）60904-2 的校準輻照傳感器，內置鉑電阻（Pt1000）溫度傳感器
內置客戶數據庫，支持雙向數據交換
內置組件數據庫，支持雙向數據交換
具備圖形顯示、評估、誤差分析和文檔記錄功能的軟件，內置數據庫

產品特點

內置數據存儲器，可存儲多達數千次的測量數據

由于在容性負載下進行持續測量，所獲取的伏安特性曲線精度高
顯示（計算）值：峰值功率（\(P_{Pk}\)）、串聯電阻（\(R_{S}\)）、內部并聯電阻（\(R_{P}\)）；瞬時值：*大功率點電壓（\(U_{Pmax}\)）、*大功率點電流（\(I_{Pmax}\)）、*大功率（\(P_{max}\)）、開路電壓（\(U_{OC}\)）、短路電流（\(I_{SC}\)）、填充因子（FF）、組件溫度（\(T_{mod}\)）、參考溫度（\(T_{ret}\)）、均方根（RMS）
通過四芯電纜進行功率和溫度測量，確保測量結果無誤差
輻照和溫度傳感器采用模擬技術集成，并配備耐用的數據傳輸線路。因此，可始終實時測量輻照量，且能在毫秒范圍內可靠檢測輻照波動。通常，基于無線傳輸?shù)慕鉀Q方案無法連續傳輸測量數據，只能提供瞬時數據。而實際上，即使在毫秒范圍內，輻照量的變化也可能高達數百瓦每平方米（\(W/m^2\)）
實時顯示瞬時輻照量和溫度，為測量條件提供參考
通用輸入接口可兼容市售的輻照參考傳感器，確保現場使用適配傳感器和更換傳感器時無故障
可通過電腦操作 PROFITEST PV 1500，直接導入測量結果（如用于連續測量）
外置寬范圍輸入電源組，可給電池充電，并為測量?jī)x提供持續供電
開放式接口，使儀器也可用于特殊應用場景
內置負載斷路器（1500 伏 / 20 安直流），本質安全等級高

應用領域
PROFITEST PV 1500 可測量單個光伏組件以及光伏組串的伏安特性曲線。
借助專利技術，該儀器可在現場 “僅通過一次測量且無需輸入組件數據”，直接確定峰值功率、內部串聯電阻和內部并聯電阻，并在適用于陽光下使用的高分辨率彩色圖形觸摸屏上顯示。在光伏系統的初始啟動和后續測試過程中，無需長時間學習即可快速、經濟地完成系統故障排查和系統質量記錄工作。這種簡單且關鍵的測試可保障客戶安全，并為安裝人員避免后續成本。例如，測得的峰值功率還可用于計算性能比。此外，獲取的特性曲線有助于進一步分析所測組件或組串的電氣特性，因此該儀器也適用于研發（R&D）領域。

供貨范圍
電腦軟件：PV Analyzer（光伏分析儀）
用于可視化、評估和記錄測得的特性曲線數值的軟件，內置數據庫
可從 PROFITEST PV 1500 中讀取測得的特性曲線數值
伏安特性曲線圖形顯示
含計算得出的*大功率點（MPP）
與功率特性曲線對比
與真均方根（TRMS）曲線對比
與標準測試條件（STC）曲線對比
顯示測量點的伏安特性曲線
標準測試條件（STC）下測得值和計算值的顯示
在瀏覽器窗口中查看某一測試系列的伏安特性曲線概覽
導出測量值或結果（如導出為 XLS 文件）
生成測試報告（如生成 PDF 文件）
在線測量 —— 特性曲線和測量值的圖形顯示（也適用于連續測量）
在線訪問 PROFITEST PV 1500 的數據庫和文件管理功能
兼容微軟（Microsoft®）Windows® Vista、7、8 和 10 系統

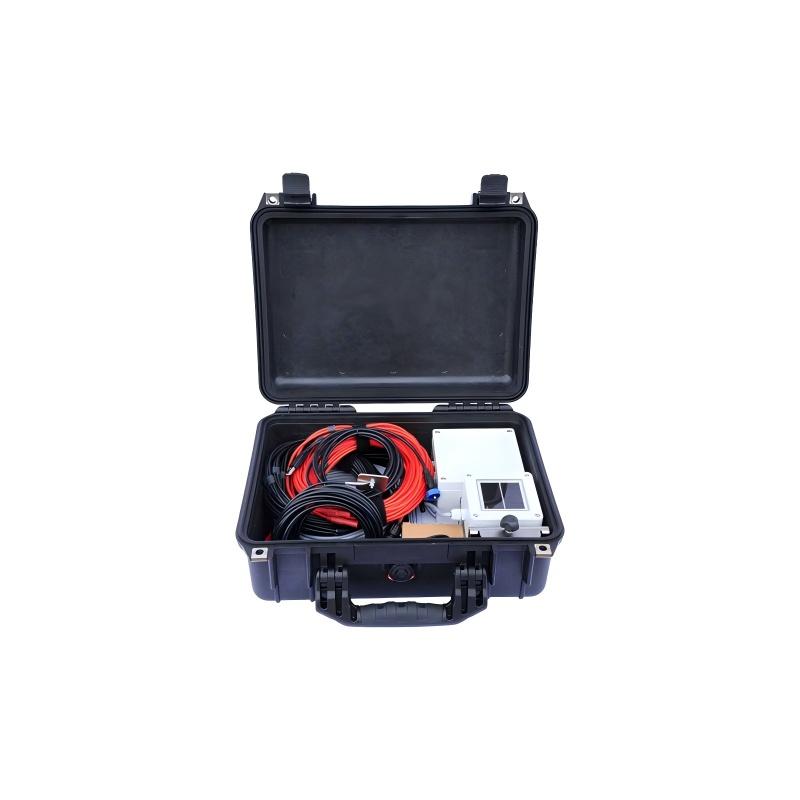

附件
輻照參考傳感器：經過校準的單晶硅輻照傳感器，內置 Pt1000 溫度傳感器，帶固定裝置和 10 米連接電纜
外置 Pt100 溫度傳感器：長度 10 米
外置安全斷路器：外置負載斷路器（1500 伏 / 20 安），用于測量?jī)x與光伏發電機的全極斷開
四芯測量電纜：長度 10 米，用于連接負載斷路器和光伏發電機
外置電源組：功率 60 瓦，為 PROFITEST PV 1500 供電
屏蔽 Mini USB 電纜：用于電腦與 PROFITEST PV 1500 之間的通信
附件箱

可選配件
光伏適配器套裝 MC3-MC4（型號 Z360K）
光伏適配器套裝 SUNCLIX-MC4（型號 Z360H）
光伏適配器套裝 TYCO-MC4（型號 Z360J）

訂購信息

描述	型號	產品編號
測試儀器 1：帶薄膜晶體管（TFT）圖形顯示屏，用于測量光伏組件和組串的電氣特性值，*大規格 1500 伏 / 20 安，符合德國工業標準 / 歐洲標準 62446。含校準輻照傳感器、Pt1000 溫度傳感器、外置負載斷路器、測量電纜、USB 電纜、附件箱和光伏軟件	PROFITEST PV 1500	M360F
可選配件
太陽能連接電纜，長度 300 毫米，截面積 4 平方毫米	光伏適配器套裝 MC3-MC4	Z360K
太陽能連接電纜，長度 300 毫米，截面積 4 平方毫米	光伏適配器套裝 SUNCLIX-MC4	Z360H
太陽能連接電纜，長度 300 毫米，截面積 4 平方毫米	光伏適配器套裝 TYCO-MC4	Z360J
按需供應
PROFITEST PV 1500 用外置 Pt100 表面?zhèn)鞲衅餮娱L(zhǎng)線，長度 10 米	Pt100 延長線
PROFITEST PV 1500 用帶內置 Pt100 溫度傳感器的參考傳感器延長線，長度 10 米	參考傳感器延長線

德國GMC-Instruments PROFITEST PV 1500光伏電站測試儀規格

標準衡量部分

電壓（伏）	電流（安）	溫度	輻照量
25、100、500、1500	2、5、10、20	采用 Pt1000 傳感器，-40...+120°C	0...1300 瓦 / 平方米（標準傳感器）

各測量范圍可相互組合，測量?jī)x會自動選擇*佳測量范圍。

計算機部分
微型工業計算機，帶實時時鐘，無硬盤、風扇等活動機械部件
模 / 數（A/D）采樣率：*高 100 千赫茲（kHz），分辨率：12 位
伏安特性曲線測量精度優于 1%，峰值功率測量精度 ±5%
數千次測量的數據自動*存儲在設備中（閃存）

測量部分

采樣率	zui高 100 千赫茲
分辨率	0.01 伏...0.25 伏，0.005 安...0.001 安（取決于所選測量范圍）
測量精度	優于 1%（10 瓦及以上）

峰值功率確定

公差	±5%
重復性	±2%

單個組件單獨測量的持續時間：>20 毫秒（約 100 組測量值），因此被測設備的容性特性不影響測量結果
可額外測量組件背面溫度（提供第二個 Pt100 輸入接口）
可通過無干擾電纜連接市售參考傳感器（如 ISETSensor®）
僅允許連接帶電流限制的直流電源（如光伏發電機）
環境條件

環境條件	參數
工作溫度	0...+50°C
存儲溫度	-10...+85°C
工作相對濕度	10%~90%（無冷凝），不允許有冷凝水
存儲相對濕度	5%~95%，不允許有冷凝水

電源供應
電池：可充電鋰離子電池，11.25 伏，8850 毫安時，99.6 瓦時（連續工作時間：約 8 小時）
功耗：約 40 瓦
外置電源組：輸入 90~263 伏交流，47~63 赫茲，60 瓦
內置充電控制器，防止電池過充和過度放電
通過設備外殼上的指示燈（PROFITEST PV 1500 上的狀態顯示）指示充電水平
連接發電機的四芯測量電纜可避免系統性電壓測量誤差
帶內置 Pt1000 溫度傳感器的輻照參考傳感器（Phox）
機械設計

防護等級：IP 20
尺寸（寬 × 高 × 深）：406×330×175 毫米
重量：約 7.6 千克（不含附件）
數據接口

接口	功能
電源	外置電源組：通過桶形插頭連接，規格 5.5×2.1 毫米
溫度	溫度傳感器連接接口 ?帶第二個溫度測量輸入的儀器：外置 Pt100，用于采集組件背面溫度 ?其他型號儀器：外置 Pt100 或 Pt1000（取決于型號），用于測量參考電池背面溫度
輻照量	輻照參考傳感器（Phox）連接接口 ?Pt100/Pt1000 參考傳感器和測得的輻照值整合到一個 8 針插頭中
四芯測量	測量輸入（電壓測量）
電流輸入	功率輸入（用于電流測量）
電腦	通過 USB 電纜連接
