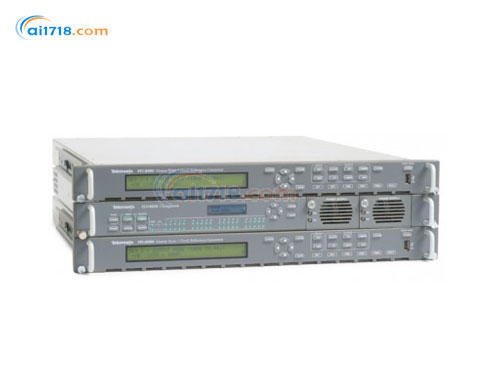

美國TEKTRONIX　SPG300同步脈沖發生器

型號：SPG300同步脈沖發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） SPG300同步脈沖發生器由愛儀器儀表網代理，本產品是的可作為理想的穩定主同步信號源同步脈沖發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?SPG300 同步脈沖發生器可以為傳統模擬和數字/模擬混合系統提供同步信號和測試信號，以適合于NTSC/525和PAL/625環境應用
?這兩款產品均可作為理想的穩定主同步信號源，這對于數字廣播電視環境應用是十分重要的
?如果將SPG600/300配置為Stay Genlock模式
?即便是在鎖相基準輸入同步瞬時丟失的情況下，也不會給本儀器單元的測試信號和黑場輸出帶來同步擾動
?一旦鎖相信號再次恢復，那么本SPG系統將逐漸獲得同步鎖定，對于本設備的輸出僅有微小的影響，而不會給SPG 輸出帶來任何明顯的干擾
?SPG 系統的同步鎖相源可以是NTSC/PAL黑場，也可以是NTSC/PAL同步信號或者是CW 信號
?如果使用CW 同步鎖定，那么可以對所有的NTSC 或PAL 彩色幀的鎖相定時進行調整

產品特點：
?PG600(全機架寬)和SPG300(半機架寬)是兩個模塊，它們均可以提供通常所需要的視音頻信號，例如模擬黑場色同步/ 測試信號、SD-SDI 黑場/ 測試信號、?AES/EBU 數字和模擬音頻信號
?Stay GenLockTM(保持同步鎖相)— 獨特的、可靠的同步鎖相模式，能夠為數字和傳統廣播電視系統設施提供穩定的同步信號
?通過選擇黑場色同步或者測試信號輸出的方式，可以對所有的模擬和SD-SDI 信號輸出通道進行配置
?采用SNMP 和Web 遙控方式，使本儀器與任何運行環境整合更方便
?可以在兩種外形結構中任選一種：全機架寬 - SPG600，或者半機架寬 - SPG300
?為模擬視頻輸出提供精密的定時偏置特性 - 采用SPG600/300 選件01
?采用選件SPG600 選件02 — 可以提供多達8 路模擬黑場色同步/ 測試信號輸出，且可分別進行定時偏置調整
?采用SPG600 選件03 — 可以提供4 路SD-SDI 黑場/ 測試信號輸出，且可分別進行定時偏置調整
?在創建客戶特定的系統配置中具有更大的靈活性，新模塊一旦推出即可對現有系統進行升級
?當同步鎖相輸入去掉時保持參考時鐘頻率和相位，降低同步波形的可能性
?連續對準到從 GPS 衛星星座接收到的定時信號，避免參考時鐘漂移
?允許轉換至 SD 和 HD SDI 環境，同時保持模擬參考和測試信號生成功能
?不再需要用于視頻同步脈沖發生、時間碼生成、GPS 接收機和 NTP 服務器的單獨系統

產品應用：
?廣播電視主同步發生器
?獨特的和可靠的同步鎖相 — Stay GenlockTM
?與室內主同步保持同步鎖定

特性	說明
輸入連接器	兩個BNC 連接器，環通
幅度	標稱值± 6dB(復合)，1 至2.5Vp-p(CW)
S/N 比	>40 dB
SCH 相位	標稱值± 40°
反射損耗	>40dB，5MHz 以內
性能
接入范圍	Fsc ±5 ppm
抖動
色同步鎖定	<0.5°
同步鎖定	<1 ns
同步鎖相定時偏置
范圍	全彩色幀
分辨率	<0.5°的NTSC/PAL 副載波
串行數字視頻輸出
SDI 黑場輸出1/2。利用SPG600 選件03 可以增加輸出3/4。
2 通道	其中一個通道為黑場發生器，另一通道為測試信號發生器。可以將測試信號分配到兩個通道
SD SDI 測試信號輸出
525	*，75% 和SMPTE 彩條，線性，平場，監視器信號，多波群，脈沖和條，掃描信號，SDI，定時，其它，Rec 801
625	，75% 彩條和，75% 彩條疊加紅場，線性，平場，監視器信號，多波群，脈沖和條，掃描信號，SDI，定時，其它，Rec 801
標準	ITU-R BT601,656,EBU Tech 3267,SMPTE 125M,244M,259M,272M,RP165,RP178
格式	525-270，625-270(270 Mb/s)
輸出連接器	BNC
輸出阻抗	75 Ω
輸出幅度	800 mV ±10%
上升和下降時間	0.4ns 至1.5ns(20% 至80%)
抖動	<0.2 UI
定時偏置	范圍：全彩色幀分辨率：< 1/27 MHz
反射損耗	>15dB(5MHz 至270MHz)/td>
ID 文本	*多20 個字符閃爍間隔：快，慢或關閉
Logo	圖標灰度，4 級閃爍間隔：快，慢或關閉
嵌入音頻信號
有效通道	1 至16 通道(4 組)
樣值頻率	48 kHz
數字編碼	20 比特或24 比特
音頻音調
電平	-60 至0 dBFS,1dB 步進
卡嗒聲	1 秒，2 秒，3 秒，4 秒，或者關閉
AES/EBU 數字音頻輸出
特性	說明
標準	ANSI S4.40 (AES3); SMPTE 276M (AES3 ID)
音頻通道數
SPG600	8 (1+2, 3+4, 5+6, 7+8) for BNC, 4 (1+2, 3+4) for XLR
SPG300	4 (1+2, 3+4) for XLR
接收機必需終接	75 Ω ±10% for BNC, 110 Ω ±10% for XLR
輸出連接器
SPG600	75 Ω BNC × 4 and XLR × 2*1
SPG300	XLR × 2*1
電平	-60 至0 dBFS,1dB 步進
卡嗒聲	1 秒，2 秒，3 秒，4 秒，或者關閉
量化分辨率	20 比特或24 比特
幅度
不平衡(BNC)	1 V ±0.1 V
平衡(XLR)	5 V ±0.3 V
上升和下降時間	對于BNC: 30ns 至44ns(10% 至90% 處測量)
上升和下降時間	對于XLR: 5ns 至30ns(10% 至90% 處測量)
抖動	< ±8 ns
定時偏置
范圍	160 ms
分辨率	1 μs
字時鐘
輸出連接器	BNC
輸出電平	CMOS 兼容
頻率	48 kHz
模擬視頻輸出
模擬視頻輸出1/2/3/4。利用SPG600 選件02 可以增加5/6/7/8輸出。
4 通道	3 個黑場發生器和1 個測試信號發生器。可以將測試信號分配到*多4 個通道
測試信號
NTSC 和 NTSC No Setup	SMPTE 彩條，75% 彩條，線性，平場，監視器信號,多波群，脈沖和條，掃描信號，其它
PAL	75%彩條，彩條，75%彩條疊加紅場，彩條疊加紅場，線性，平場，監視器信號多波群，脈沖和條，掃描信號
格式	NTSC，NTSC No Setup(無黑電平臺階設置)和PAL
輸出連接器	BNC
輸出阻抗	75 Ω
反射損耗	>30dB，5MHz 以內
色同步幅度精度	±5%
同步幅度精度	±3%
消隱電平	±50 mV
SCH 相位精度	±5°
定時偏置
范圍	全彩色幀
分辨率
ID 文本	*多20 個字符閃爍間隔：快，慢或關閉
圖標	灰度，4 級閃爍間隔：快，慢或關閉
電源電壓	90 至250V，50/60Hz
功率消耗
SPG600	< 85VA(35W)，在110V 或240VAC
SPG300	< 65VA(30W)，在110V 或240VAC
溫度
工作溫度	0℃至40℃
非工作溫度	-20℃至+60℃
尺寸	SPG600：43.6482.5557.5mm SPG300：43.6206.2435.7mm
凈重	SPG600：5.0kg SPG300：2.5kg
毛重	SPG600：8.5kg SPG300：5.8kg

型號	格式	功能	發生器選件	外形
ECO8000	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
ECO8020	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件，選件 CBL：10 個高密度 BNC 連接器至標準 BNC 連接器電纜	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
SPG300	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，半寬度
SPG600	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，全寬度
SPG8000	復合 NTSC/PAL、SD、HD、3G-SDI	同步鎖相同步/GPS/NTP 服務器/黑脈沖/三電平同步，字時鐘，LTC 和 Anc 時間碼，燒入時間碼，嵌入式音頻，ANC 數據，ID 文本/圓，彩色徽標疊加，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 GPS：GPS 同步和 NTP 服務器，選件 BG：模擬黑場和復合測試信號發生器，選件 SDI：SD/HD-SDI 測試信號發生器，選件 3G：3G-SDI 測試信號發生器，選件 AG：數字 AES 音頻發生器加 DARS，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 ANT：GPS 屋頂天線（5VDC，1575MHz 范圍）	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
TG8000	復合、分量、標清、高清、3G	嵌入式音頻，時間碼，ANC 數據，文本/周期，時鐘，同步鎖相/GPS/黑場/三級同步，8 個應用模塊，AV 延遲測試序列	AGL7 模擬同步鎖相，ATG7 復合模擬測試發生器，AVG7 模擬視頻發生器，AWVG7 模擬寬帶視頻發生器，GPS7 GPS 同步和時間碼，AG7 音頻發生器，BG7 模擬黑場發生器，DVG7 SD-SDI 數字發生器，HDLG7 雙鏈路 HD-SDI 發生器，HD3G7 HD/3G-SDI 測試信號發生器，HDVG7 HD-SDI 數字發生器，SDI7 SD/HD/3G-SDI 測試信號發生器	1 RU 全深度，全寬度
