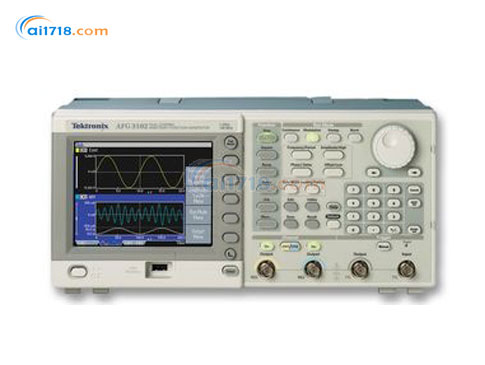

美國泰克AFG3021B發生器由愛儀器儀表網代理，本產品是操作簡單、大屏幕顯示、性能*的發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
產品簡介：
?信號源旗艦產品：操作簡單、大屏幕顯示、性能*
?無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000 系列函數、任意波形和脈沖發生器成為業內*實用的儀器
?杰出的性能和多功能性
?用戶可以選擇12種不同的標準波形?？梢砸愿卟蓸勇噬砷L(zhǎng)度達128 K的任意波形。在脈沖波形上，可以獨立設置上升沿和下降沿時間?？梢詫⑼獠啃盘?hào)連接并疊加到輸出信號上。雙通道型號可以生成兩個完全相同或截然不同的信號。所有儀器都帶有高度穩定的時基，每年漂移僅±1 ppm
?直觀的用戶界面，一目了然地顯示更多的信息
?大屏幕一目了然地顯示所有相關波形參數和波形圖。這為您信號設置提供了全面的信心，使您能夠把重點放在手邊的任務上?？旖萱I可以直接進入常用函數和參數。通 過結構清楚的菜單，可以方便地選擇其它函數和參數。這縮短了學習和重新學習怎樣使用儀器所需的時間。其感觀與上*流行的TDS3000示波器完全相同
?隨機附帶的ArbExpress? 軟件，可以輕松生成波形
?通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形，或使用標準函數、公式編輯器和波形數學計算定義波形
主要特點：
?10 MHz、25 MHz、100 MHz 或 240 MHz
?正弦波形14 位, 250 MS/s, 1 GS/s 或2 GS/s任意波形
?高達20 Vp-p 的幅度，50Ω 負荷5.6" 顯示屏，使您對設置和波形充滿信心
?多語言和直觀操作可節約設置時間
?脈沖波形邊沿時間可變
?AM, FM, PM, FSK, PWM,掃頻和突發
?雙通道型號，節約成本和工作臺空間
?前面板上的USB連接器，把波形存儲到存儲設備上
?USB、GPIB 和LAN
?LabVIEW 和LabWindows/IVI-C驅動程序
產品應用：
?電子測試和設計
?傳感器仿真
?功能測試
?教育和培訓
| 型號< | AFG3011< | AFG3021B/AFG3022B< | AFG3101/AFG3102< | AFG3251/AFG3252< |
| 通道數量< | 1< | 1/2< | 1/2< | 1/2< |
| 波形< | 正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲< | |||
| 正弦波< | 1 μHz - 10 MHz< | 1 μHz - 25 MHz< | 1 μHz - 100 MHz< | 1 μHz - 240 MHz< |
| 突發模式下的正弦波< | 1 μHz - 5 MHz< | 1 μHz - 12.5 MHz< | 1 μHz - 50 MHz< | 1 μHz - 120 MHz< |
| 有效*大頻率輸出< | 10 MHz< | 25 MHz< | 100 MHz< | 240 MHz< |
| 幅度平坦度(1 Vp-p)< | < | < | < | < |
| <5 MHz< | ± 0.15 dB< | ± 0.15 dB< | ± 0.15 dB< | ± 0.15 dB< |
| 5 MHz - 10 MHz< | ± 0.3 dB< | -< | -< | -< |
| 5 MHz - 20 MHz< | -< | ± 0.3 dB< | ± 0.3 dB< | ± 0.3 dB< |
| 20 MHz - 25 MHz< | -< | ± 0.5 dB< | ± 0.3 dB< | ± 0.3 dB< |
| 25 MHz - 100 MHz< | -< | -< | ± 0.5 dB< | ± 0.5 dB< |
| 100 MHz - 200 MHz< | -< | -< | -< | ± 1.0 dB< |
| 200 MHz - 240 MHz< | -< | -< | -< | ± 2.0 dB< |
| 諧波失真(1 Vp-p)< | < | < | < | < |
| 10 Hz - 20 kHz< | <-60 dBc< | <-70 dBc< | <-60 dBc< | <-60 dBc< |
| 20 kHz - 1 MHz< | <-55 dBc< | <-60 dBc< | <-60 dBc< | <-60 dBc< |
| 1 MHz - 5 MHz< | <-45 dBc< | <-50 dBc< | <-50 dBc< | <-50 dBc< |
| 5 MHz - 10 MHz< | <-45 dBc< | <-50 dBc< | <-37 dBc< | <-37 dBc< |
| 10 MHz - 25 MHz< | -< | <-40 dBc< | <-37 dBc< | <-37 dBc< |
| >25 MHz< | -< | -< | <-37 dBc< | <-30 dBc< |
| THD< | <0.2% (10 Hz - 20 kHz, 1 Vp-p)< | |||
| 雜波 (1 Vp-p)< | < | < | < | < |
| 10 Hz - 1 MHz< | <-60 dBc< | <-60 dBc< | <-60 dBc< | <-50 dBc< |
| 1 MHz - 10 MHz< | <-50 dBc< | -< | -< | -< |
| 1 MHz - 25 MHz< | <-50 dBc< | <-50 dBc< | <-50 dBc< | <-47 dBc< |
| >25 MHz< | -< | -< | <-50 dBc + 6 dBc/ 倍頻程< | <-47 dBc + 6 dBc/ 倍頻程< |
| 相噪, 典型值< | 10 MHz, 10 kHz 偏置,1 Vp-p 時<-110 dBc/Hz< | 20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz< | ||
| 殘余時鐘噪聲< | -63 dBm< | -63 dBm< | -57 dBm< | -57 dBm< |
| 方波< | 1 μHz - 5 MHz< | 1 μHz - 12.5 MHz< | 1 μHz - 50 MHz< | 1 μHz - 120 MHz< |
| 上升時間/ 下降時間< | ≤ 50 ns< | ≤ 18 ns< | ≤ 5 ns< | ≤ 2.5 ns< |
| 抖動(RMS), 典型值< | 500 ps< | 500 ps< | 200 ps< | 100 ps< |
| 鋸齒波< | 1 μHz - 100 kHz< | 1 μHz - 250 kHz< | 1 μHz - 1 MHz< | 1 μHz - 2.4 MHz< |
| 線性度, 典型值< | ≤ 0.2% 的峰值輸出< | ≤ 0.1% 的峰值輸出< | ≤ 0.15% 的峰值輸出< | ≤ 0.2% 的峰值輸出< |
| 對稱性< | 0.0% - 100.0%.< | < | 0.0% - 100.0%.< | < |
| 脈沖波< | 1 mHz - 5 MHz< | 1 mHz - 12.5 MHz< | 1 mHz - 50 MHz< | 1 mHz - 120 MHz< |
| 脈寬< | 80.00 ns-999.99 s< | 30.00 ns-999.99 s< | 8.00 ns-999.99 s< | 4.00 ns-999.99 s< |
| 分辨率< | 10 ps 或5 位< | |||
| 脈沖周期< | 0.001% - 99.999% (適用脈寬限制)< | |||
| 邊沿跳變時間< | 50 ns - 625 s< | 18 ns - 625 s< | 5 ns - 625 s< | 2.5 ns - 625 s< |
| 分辨率< | 10 ps 或4 位< | < | 10 ps 或4 位< | < |
| 前沿延遲< | < | < | < | < |
| 范圍< |
(連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)]< |
|||
| 分辨率< | 10 ps 或8 位< | |||
| 過沖, 典型值< | <5%< | |||
| 抖動(RMS, 典型值)< | 500 ps< | 500 ps< | 200 ps< | 100 ps< |
| 其它波形< | 1 μHz - 100 kHz< | 1 μHz - 250 kHz< | 1 μHz - 1 MHz< | 1 μHz - 2.4 MHz< |
| 噪聲帶寬 (-3 dB)< | 10 MHz< | 25 MHz< | 100 MHz< | 240 MHz< |
| 噪聲類型< | 白高斯< | |||
| DC (50 歐姆阻抗)< | -10 V 到+10 V< | -5 V 到+5 V< | -5 V 到+5 V< | -2.5 V 到+2.5 V< |
| 任意波形< | 1 mHz - 5 MHz< | 1 mHz - 12.5 MHz< | 1 mHz - 50 MHz< | 1 mHz - 120 MHz< |
| 突發模式下的任意波形< | 1 mHz - 2.5 MHz< | 1 mHz - 6.25 MHz< | 1 mHz - 25 MHz< | 1 mHz - 60 MHz< |
| 有效模擬帶寬(-3 dB)< | 8 MHz< | 34 MHz< | 100 MHz< | 225 MHz< |
| 非易失性存儲器< | 4 個波形< | 4 個波形< | 4 個波形< | 4 個波形< |
| 存儲器: 采樣率< | 2-128 K: 250 MS/s< | 2-128 K: 250 MS/s< | >16 K-128 K: 250 MS/s,2-16 K: 1 GS/s< | >16 K-128 K: 250 MS/s,2-16 K: 2 GS/s< |
| 垂直分辨率< | 14 位< | 14 位< | 14 位< | 14 位< |
| 上升時間/ 下降時間< | ≤ 80 ns< | ≤ 20 ns< | ≤ 8 ns< | ≤ 3 ns< |
| 抖動(rms)< | 4 ns< | 4 ns< |
1 GS/s 時1 ns 250 MS/s 時4 ns< |
2 GS/s 時500 ps 250 MS/s 時4 ns< |
| 幅度, 50 歐姆負載< | 20 mVp-p - 20 Vp-p< | 10 mVp-p - 10 Vp-p< | 20 mVp-p - 10 Vp-p< |
≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p< |
| 幅度, 開路< | 40 mVp-p - 40 Vp-p< | 20 mVp-p - 20 Vp-p< | 40 mVp-p - 20 Vp-p< |
≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p< |
| 精度< | ±(2%的設置+2mV), >20 mVp-p 幅度)< | ±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)< | ||
| 分辨率< | 0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位< | |||
| 單位< | Vp-p, VRMS, dBm (僅正弦波)< | |||
| 輸出阻抗< | 50Ω< | |||
| 負載阻抗設置< | 可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)< | |||
| 隔離度< | *大42 Vpk 到接地< | |||
| 短路保護< | 與浮動接地相比，信號輸出可以有效防止*短路< | |||
| 外部電壓保護< | 為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00< | |||
| DC 偏置,50歐姆負荷< | ±(10 Vpk- Amplitudepp/2)< | ±(5 Vpk- Amplitudepp/2)< | ± 5 Vpk DC< | ± 2.5 Vpk DC< |
| DC 偏置, 開路< | ±(20 Vpk - Amplitudepp/2)< | ±(10 Vpk - Amplitudepp/2)< | ± 10 Vpk DC< | ± 5 Vpk DC< |
| 精度< |
±(2%的|設置|+10mV + 1%的幅度(Vp-p))< |
±(1% 的| 設置| + 5 mV + 0.5% 的幅度 (Vp-p))< | ||
| 分辨率< | 1 mV< | |||
| 載波波形 | 除脈沖波、噪聲和直流之外的所有波形 |
| 來源 | 內部/ 外部 |
| 內部調制波形：正弦波, 方波, 鋸齒波, 噪聲, ARB (AM*大波形長度4096; FM/ PM*大波形長度2048) | |
| 內部調制頻 | 2 mHz - 50.00 kHz |
| AM 調制深度 | 0.0% - +120.0% |
| *小FM 峰值偏差 | 直流 |
| *大FM 峰值偏差 | 參閱下表 |
| 正弦波 | 5 MHz | 12.5 MHz | 50 MHz | 120 MHz |
| 方波 | 2.5 MHz | 6.25 MHz | 25 MHz | 60 MHz |
| 任意波 | 2.5 MHz | 6.25 MHz | 25 MHz | 60 MHz |
| 其它波形 | 50 kHz | 125 kHz | 500 kHz | 1.2 MHz |
| 載波波 | 除脈沖波、噪聲和直流之外 的所有波形 |
| 來源 | 內部/ 外部 |
| 內部調制頻率 | 2 mHz - 1.000 MHz |
| 鍵數 | 2 |
| 載波波形 | 脈沖 |
| 來源 | 內部/ 外部 |
| 內部調制波形 | 正弦波, 方波, 鋸齒波, 噪 聲, ARB(*大波形長度2048) |
| 內部調制頻率 | 2 mHz - 50.00 kHz |
| 偏差 | 0% - 50.0% 的脈沖周期。 |
| 載波波形 | 除脈沖波、噪聲和直流之外的所有波形 |
| 類型 | 線性, 對數 |
| 掃描時間 | 1 ms - 300 s |
| 掃描時間 | 0 ms - 300 s |
| 保持/ 返回時間 | 300 s |
| 分辨率 | 1 ms或4 位 |
| 整體掃描時間精度, 典型值 | ≤0.4% |
| *小開始/ 結束頻率 | 除任意波:1 μHz；任意波:1 mHz 之外的所有頻率 |
| *大開始/ 結束頻率 | 參閱下表 |
| 正弦波 | 10 MHz | 25 MHz | 100 MHz | 240 MHz |
| 方波 | 5 MHz | 12.5 MHz | 50 MHz | 120 MHz |
| 任意波 | 5 MHz | 12.5 MHz | 50 MHz | 120 MHz |
| 其它波形 | 100 kHz | 250 kHz | 1 MHz | 2.4 MHz |
| 波形 | 除噪聲和直流之外的所有波形 |
| 類型 | 觸發的突發, 選通的突發 (1 - 1000000個周期或無窮大) |
| 內部觸發速率 | 1 μs - 500.0 s |
| 選通和觸發源 | －內部, 外部, 遠程接口 |
| 調制輸入－通道1, 通道2 | |
| 輸入范圍 | 除FSK: ±1V 之外的所有范 圍。- FSK: 3.3V 邏輯電平 |
| 阻抗 | 10kΩ |
| 頻率范圍 | DC - 25kHz (122KS/s) |
| 外部觸發/ 選通突發輸入 | |
| 電平 | 兼容TTL |
| 阻抗 | 10 kΩ |
| 脈寬 | 100 ns *小 |
| 跳變沿 | 正/ 負可以選擇 |
| 觸發延遲 | 0.0 ns - 85.000 s |
| 分辨率 | 100 ps或5 位 |
| 抖動(rms), 典型值 | 突發: <500 ps (觸發輸入到信號輸出) |
| 10 MHz 參考輸入 | |
| 阻抗 | 1 kΩ, AC 耦合 |
| 要求的輸入電壓擺幅 | 100 mVp-p - 5 Vp-p |
| 鎖定范圍 | 10 MHz ±35 kHz |
| 外部通道1增加輸入 | AFG3101, AFG3102, AFG3251, AFG3252 only |
| 阻抗 | 50 Ω |
| 輸入范圍 | –1 V - +1 V (DC + peakAC) |
| 帶寬 | 在1 Vp-p時DC-10 MHz (-3 dB) |
| 通道1 觸發輸出 | |
| 電平 | 正TTL 電平脈沖，1 千歐阻抗 |
| 阻抗 | 50 Ω |
| 抖動(rms), 典型值 | 500ps |
| *大頻率 | 4.9 MHz (4.9 MHz- 50 MHz: 部分頻率時輸出) |
| 頻率設置分辨率 | 1 μHz或12 位 |
| 相位(DC, 噪聲, 脈沖除外) | |
| 范圍 | –180° - +180° |
| 分辨率 | 0.01° (正弦波), 0.1° (其它波) |
| 內部噪聲疊加 | 在激活時, 輸出信號幅度下降到50% |
| 電平 | 0.0% - 50% of 幅度 (Vp-p) 設置 |
| 分辨率 | 1% |
| 主輸出 | 50 Ω |
| 有效頻率切換速度 | 2 ms，通過遠程控制實現(沒有提供排序功能) |
| 內部頻率參考 | |
| 穩定 | 全部，下述除外：任意波±1ppm；任意波±1ppm1μHz, 0-50℃ |
| 老化 | ±1 ppm 每年 |
| 電源 | 100 - 240 V, 47 - 63 Hz,或115 V, 360 - 440 Hz |
| 能耗 | ≤120 W |
| 預熱時間, 典型值 | 20 分鐘 |
| 開機自行校準, 典型值 | <16 s |
| 聲音噪聲, 典型值 | <50dBA |
| 顯示器 | 5.6" 單色LCD |
| 用戶界面和幫助語言 | 英語, 法語, 德語, 日語, 韓語, 簡體中文和繁體中文, 俄語(用戶可選擇) |
| 機架安裝套件 | RM3100 |
| 保險絲適配器, BNC-P 到BNC-R | 013-0345-00 |
| 保險絲套件, 3根, 0.125 A | 159-0454-00 |
| BNC屏蔽電纜, 3英尺 | 2249-C-36 |
| BNC屏蔽電纜, 30英尺 | 2249-C360 |
| 2米GPIB 電纜, 雙重屏蔽 | OI488-2 |
