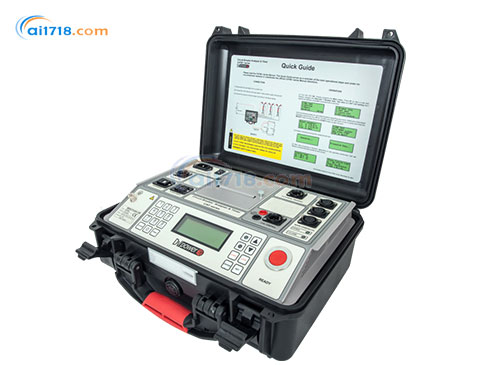

瑞典DV POWER　CAT I系列斷路器分析儀和定時器

型號：CAT I系列斷路器分析儀和定時器

品牌：瑞典DV POWER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造?！癉V- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典DV POWER CAT I系列斷路器分析儀和定時器由愛儀器儀表網代理，本產品是獨立的或PC控制的用于斷路器狀態評估的數字儀器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CAT I系列斷路器分析儀和定時器簡介：
?CAT I系列斷路器分析儀和計時器是獨立的或PC控制的用于斷路器狀態評估的數字儀器。定時通道記錄滅弧，電阻和輔助觸點的閉合和斷開。
?CAT I系列記錄了高壓和中壓斷路器運動部件的跳閘和閉合線圈電流和位移。主觸點通道還可以測量預插入電阻（如果存在于斷路器中）的電阻值。
?測試結果可以下載到USB記憶棒或保存到內部存儲器。
?CAT I系列內存可存儲多達500個測試結果（數字和圖形數據）。
?測試結果也可以以表格和圖形形式打印在80毫米（3.15英寸）熱敏打印機（可選附件）上。
?可以通過使用預定義的延遲時間或通過檢測斷路器的觸點位置來啟動多種操作，例如跳閘關閉和跳閘關閉跳閘。斷路器操作可以根據測試條件以不同方式啟動（例如從控制室，通過本地交換機或外部通過測試設備）。多次測量觸發可用于在各種測試條件下記錄測量：
外部觸發器
模擬通道
輔助通道
線圈控制通道
?輔助輸入用于監視干濕輔助觸點。外部觸發輸入可以用作輔助輔助輸入。兩個線圈控制模擬通道可同時測量和記錄線圈電流（TRIP和CLOSE），*高可達35A AC / DC。
?另外兩個模擬通道有四個可選電壓范圍（±0.5V，±2.5 V，±60 V和±300 V AC / DC）。他們被用來監視：
斷路器分站電池電壓，用于“*分閘”監控測試的電流鉗的連接，其他類型的可能相關的模擬信號。
?傳感器通道用于測量斷路器運動部件的位移，接觸擦拭，超程，回彈，阻尼時間和平均速度。模擬或數字傳感器可以連接到這個通用通道。

CAT I系列斷路器分析儀和定時器特點：
?簡單易操作
?堅固的設計適合現場使用
?在高電壓環境下*測量
?定時和運動測量
?電壓和電流測量
?使用DV-Win軟件詳細分析測試結果

CAT I系列提供了不同操作模式的簡單選擇：
?分閘(O)
?合閘 (C)
?重合閘(O-0,3s-C)
?合分操作(CO)
?O-0,3s-CO
?分-合(O-C)
?合-分-合(C-O)
?分-合-分(O-C-O)
?分 (O)

CAT I系列斷路器分析儀和定時器特征：

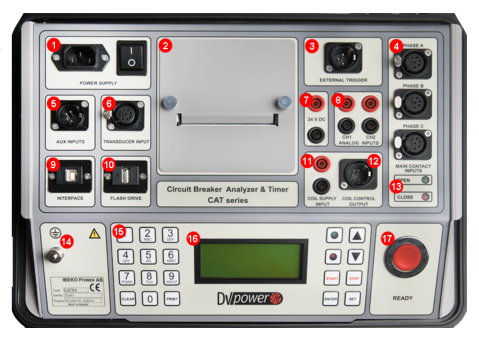

CAT I系列斷路器分析儀和定時器-1

1.主電源輸入：90 V – 264 V AC;50 Hz – 60。
2.熱敏打印機（可選）：（內置 80 毫米寬）接觸和行波形式的圖形和數字打印輸出。
3.外部觸發輸入：當檢測到電壓時，外部觸發器用于啟動斷路器的定時。
4.主觸點輸入：用于主電路和預插入電阻觸點的定時，以及用于預插入電阻的電阻測量。
5.輔助輸入：用于干式或濕式輔助觸點的定時測量。
6.運動傳感器輸入：用于測量斷路器運動部件的位移。
7.24 V 直流輸出：用于電流鉗供電。
8.模擬通道輸入：用于可能相關的模擬信號的電壓測量。
9.PC 鏈接：USB 接口。
10.閃存驅動器：用于直接將測試結果下載到 USB記憶棒上。
11.線圈供電輸入：線圈控制的電源電壓輸入。
12.線圈控制輸出：用于操作斷路器的分閘和合閘線圈。
13.斷路器狀態指示器指示：CLOSE 或 OPEN 斷路器位置。
14.地（地）端子：用于接地設備。
15.字母數字鍵盤：用于輸入斷路器數據，測試數據和控制功能。
16.LCD 顯示：由 4 行 20 個字符 ; 帶背光的液晶顯示器，可在明亮的陽光下看到。
17.準備*緒按鈕：準備儀器開始測試。

CAT I系列斷路器分析儀和定時器應用：
儀器應用列表包括：
?同時定時測量多達6個主觸點（每相2個中斷），包括預插入電阻（如果在斷路器中）和3個輔助觸點，
?預插入電阻（如果存在于斷路器中）的電阻測量，
?評估斷路器極之間的同步，
?線圈電流的測量，同時對于2個線圈，
?通過圖形顯示電壓值來評估變電站電池的狀態，
?測量斷路器運動部件的位移，接觸擦拭，超行程，回彈，阻尼時間和平均速度，
?“首開” 測試.

計時測量
?機械操作的定時測量是確定斷路器真實情況的*重要的測試之一。定時測量測試滿足IEC62271-100和IEEE C37.09定義的所有要求。在三相系統中，不僅單極觸點必須同時工作，而且所有極點也必須同時工作。所有聯系人必須在一定的容忍限度內同步。
?斷路器極間的同步不應超過額定頻率周期的1/6（在50 Hz時為3,33 ms;在60 Hz時為2.78ms），在閉合期間不應超過額定頻率周期的1/4（50Hz時為5.0ms，60Hz時為4.17ms）。在多個觸點串聯連接的情況下，單個階段內的同時測量是重要的。
?串聯斷續器單元內觸點間隔的*大時間差不得超過額定頻率周期的1/8（50 Hz時2.50 ms，60 Hz時2.08 ms）。
?在串聯的滅弧室單元內接觸觸點的瞬間之間的*大差值不得超過額定頻率的一個周期的1/6（在50Hz下為3,33ms;在60Hz下為2.78ms）。輔助觸點由操作機構機械驅動，用于控制和指示主觸點狀態。在IEC®和IEEE®標準中描述的輔助觸點時序測量沒有一般要求。無論如何，為了評估高壓斷路器的狀況，檢查其操作是重要的。
?類型“a”觸點跟隨斷路器主觸點位置，并且必須在主觸點閉合/斷開之前關閉/打開。 a型觸點與脫扣線圈串聯連接，當斷路器斷開時中斷脫扣線圈電路。
?當操作機構釋放其存儲的能量以關閉/打開斷路器時，“b”觸點必須打開/閉合。 b型觸點與閉合線圈串聯，當斷路器閉合時，中斷閉合線圈電路。

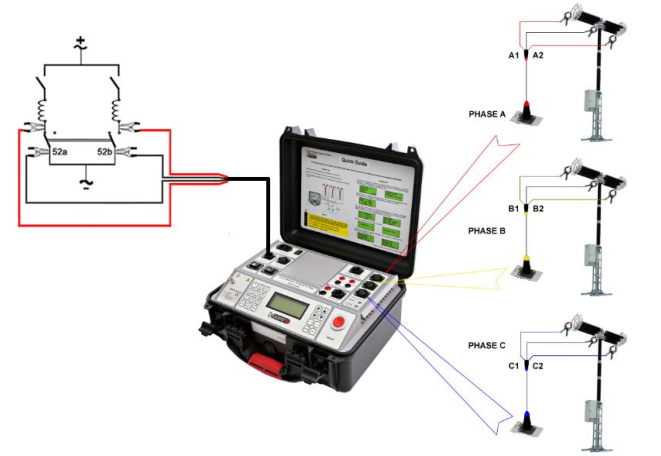

CAT I系列斷路器分析儀和定時器-2

將主觸點正時電纜和輔助正時電纜連接到測試對象。

運動測量

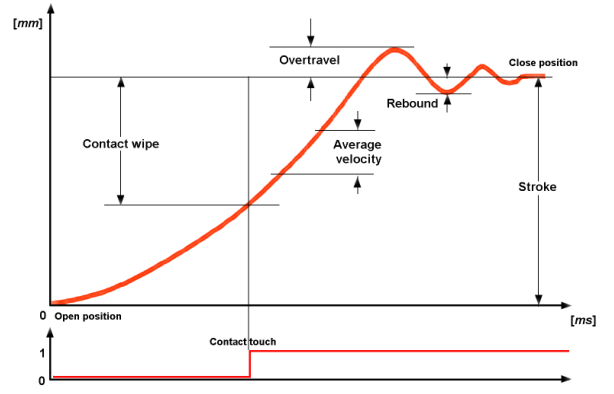

CAT I系列斷路器分析儀和定時器-3

?高壓斷路器觸點系統的運動測量對于評估測試對象的狀態是至關重要的。三個運動傳感器通道可以從3個線性或旋轉運動傳感器獲取數據。每個通道可以配置為模擬或數字傳感器。
?由于通用換能器通道設計，用戶能夠連接市場上可用的各種運動換能器。
?作為測量的結果獲得諸如行程，超行程，反彈，接觸擦拭的性能值。這些值可以與制造商的參考數據和以前的測量數據進行比較。這提供了關于斷路器可能磨損的指示。
?在運動曲線上的兩點之間計算平均速度。高點定義為從斷路器閉合位置或觸點分離點開始的長度或時間距離。低點是根據高點確定的。它可以是低于上面的點，也可以是上面的點。
?用戶通?？梢詫鞲衅靼惭b在斷路器機械聯動裝置的可接觸部件上。除此之外，儀器常常記錄旋轉運動，即使已知主觸點運動是線性的。由此得出的運動結果并不代表主運動的主要接觸點，而只是線性或非線性的解釋主要接觸運動部件的位移。 DV-Win軟件提供傳遞函數功能，允許用戶定義線性或非線性參數，以獲得主要接觸運動部件的實際位移值。

線圈電流測量

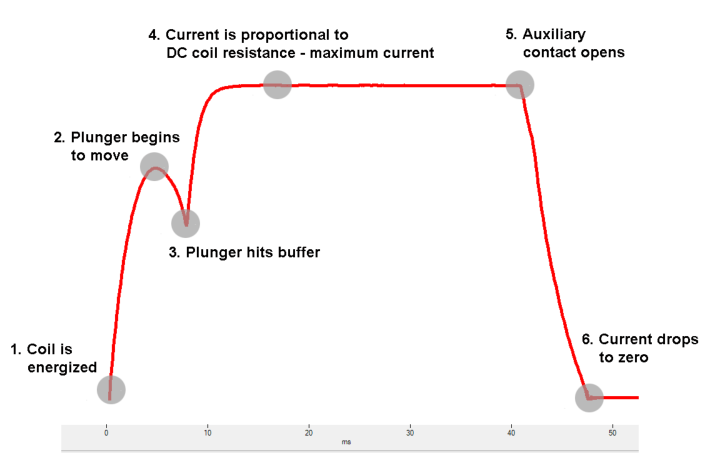

CAT I系列斷路器分析儀和定時器-4

?IEC 62271-100標準規定，記錄線圈電流波形是可取的，因為它提供了關于線圈狀態的信息（例如柱塞摩擦增加，絕緣燒毀，繞組短路），釋放閂鎖（例如增加的摩擦力）和操作機構（例如，如果根據輔助觸點的打開時間可以看到降低的操作機構速度）。
?當開啟或關閉指令開始時，線圈通電（點1），電流上升，引起磁場對鐵柱塞施加一個力。當柱塞上的力超過保持力時，柱塞開始移動（點2）。鐵柱塞的運動在線圈中感應出電磁場，有效地減少了電流。
?柱塞和閂鎖的組合質量繼續以降低的速度繼續移動，導致線圈電流進一步減?。c2-3），直到它撞擊緩沖器使其停止（點3）。
?如果點2和點3的電流值高于規定值，點3的時間長于規定值，則可能表示柱塞和閂鎖發生摩擦。當柱塞靜止時，電流增加到飽和水平（與線圈電阻成正比的直流電流，點4）。如果從點4到點5的電流值偏離特定值，則可能表示線圈繞組燒毀絕緣或短路部分。同時，閂鎖解鎖操作機構，釋放儲存的能量以打開主斷路器觸點。典型地，在短暫的延遲之后，輔助觸點斷開，使斷開線圈與控制電壓（點5）斷開。隨著線圈斷電，電流根據線圈電感快速下降到零（點6）。在點5和點6處指定的時間長度可能表明輔助接觸故障或操作機構的驅動能量不足。

*分閘測試

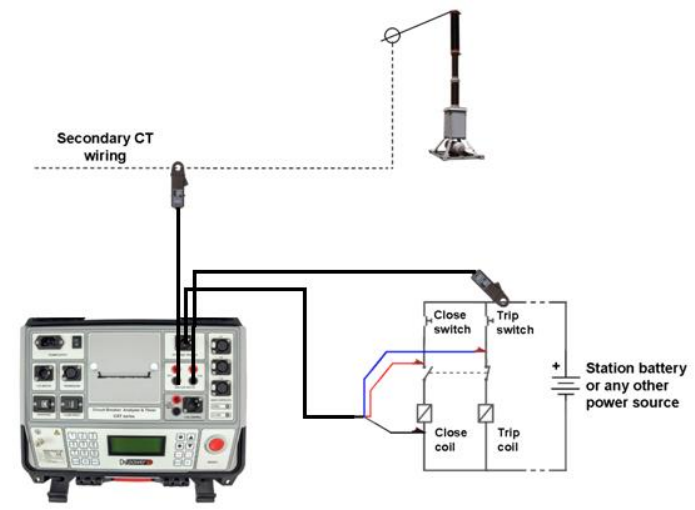

CAT I系列斷路器分析儀和定時器-5

?“*分閘測試”分析對于確定線圈操作機構的狀況是重要的。斷路器的大部分使用壽命都是在沒有任何操作的情況下進行。一旦保護繼電器檢測到問題，空閑一年或更長時間的斷路器必須盡可能快地運行。但是，如果斷路器長時間不工作，則跳閘釋放機構的摩擦可能增加。有關閂鎖摩擦，跳閘電路觸點，彈簧張力不足的信息可以從“*分閘測試”測試中記錄的線圈電流波形中學習。
?由于斷路器在使用中，因此不能使用通過斷續器的定時電纜進行的脫機定時測量的傳統方式。不使用主觸點正時電纜，而是使用三個電流探頭。這些電流探頭顯示每相流過電流互感器二次側的電流。電流停止的瞬間顯示斷路器跳閘時間。

DV-Win
?DV-Win 軟件提供對測試結果的采集和分析，以及從PC上控制所有CAT I系列功能。各種測量和定時測試結果的圖形表示使用光標和強大的縮放功能進行詳細說明分析。
?測試數據的顏色，網格，尺寸和位置均由用戶控制。 DV-Win支持自動單位轉換（例如：循環到秒或毫米到英寸）。測試記錄可以以.dwc文件格式導出以供進一步分析。

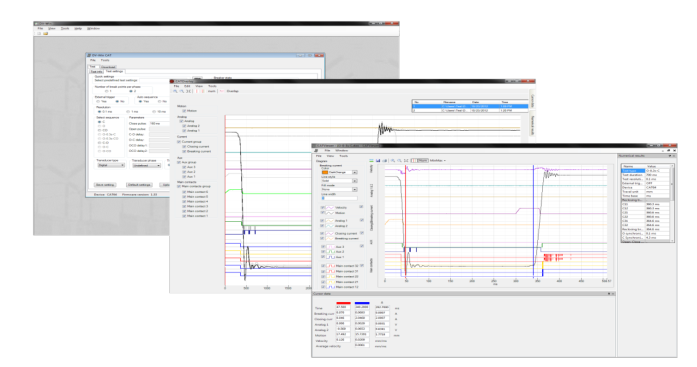

CAT I系列斷路器分析儀和定時器-6

?從PC完全控制CAT功能
?從儀器下載測試結果
?采集和分析測試結果
?測試結果可以查看，編輯，保存，打印和導出
?查看和疊加幾個圖，以便于測試結果比較
?使用兩個光標選擇測量點和間隔
?縮放和平移圖形功能
?具體的測試序列設置
?定制的測試結果圖的配置
?創建預定義的測試計劃，以進行簡單快速的現場測試

CAT I系列斷路器分析儀和定時器技術參數：
主觸點輸入
?觸點輸入數量：
3 (3 x 1), 1 每相 (CAT03, CAT31, CAT34) 6 (3x 2), 2 每相 (CAT61, CAT64)
每個通道檢測主電路和預插入電阻觸點。
- 關閉≤ 10 Ω
- 電阻觸點范圍10 Ω to 5 kΩ
- 開啟 ≥ 5 kΩ
開路電壓 20 V DC
短路電流50 mA
?每個通道測量插入電阻的阻值。

輔助輸入
?通道數量：3，電流隔離（外部觸發輸入可用作第三個輔助輸入）
?用戶可選：干或濕
- 接觸感應（干）：
開路電壓24 V DC
短路電流5 mA
- 電壓感應（濕）：
工作電壓300 V DC，250V AC低啟動
模式±5V
高激活模式±10V
?過電流和過電壓保護

時間測量
?時間測量分辨率：
0,1 ms for 2 s測試時間 (采樣率10 kHz)
1 ms for 20 s測試時間 (采樣率1 kHz)
10 ms for 200 s 測試時間 (采樣率100 Hz)
時間準確度: 0,05% 讀數

斷路器操作
?關(C)
?開 (O)
?關-開(C-O)
?開-關 (O-C)
?開-關-開(O-C-O)
?*分閘測試
用戶可以選擇任何想要的測試順序。

線圈驅動器
?通道數量：2（跳閘和閉合線圈）
?兩個獨立的輸出線圈觸發
?驅動器特性：*大300 V DC，*大35 A DC
?電子驅動器提供*的時序控制
?過流和過壓保護
?線圈電源輸入：*大300 V DC，*大35 A DC

電流測量
?跳閘和閉合線圈的電流測量，2個通道，霍爾效應傳感器
?范圍±35 A DC至5 kHz
?準確度±（0.5％rdg + 0,1％FS）
?圖形顯示：電流波形以0.1ms的分辨率顯示

模擬輸入
?2通道 - 線圈電流測量
?2個電壓通道，每個通道有四個測量范圍：
±0.5 V，±2.5 V，±60 V和±300 V AC / DC
模擬輸入相對于所有其他電路是隔離的

DC 輸出
?用于電流鉗的24 V電壓電源

內部存儲器
?500個測試結果（數字和圖形數據）

打印機（可選）
?熱敏打印機
?圖形和數字打印輸出
?紙寬80毫米（3.15英寸）
?打印機工作溫度：0oC - +50oC/ 32oF - +122oF
?打印機密度在此范圍內保證在5oC - + 40oC/41oF - +104oF之間20 - 85％的相對濕度，無凝結

傳感器輸入
?數字傳感器輸入：1
?模擬傳感器輸入：1

時間測量觸發
?外部觸發：2個通道（觸發輸入電壓：10V - 300 V AC / DC）
?線圈電流：閾值水平用戶可選
?輔助輸入（觸點狀態的變化）

尺寸及重量
?尺寸（寬x高x厚）：405毫米x 170毫米x 335毫米（15.9英寸x 6.7英寸x 13.1英寸）
?重量: 5,5 - 7 kg / 11.4 - 15.4 lb

主電源
?根據IEC / EN60320-1連接; UL498，CSA22.2
?電源：90 V - 264 V AC
?頻率: 50/60 Hz
?輸入功率: 250 VA
?保險絲2 A / 250 V，快速熔斷，非用戶可更換

適用的標準
?安全：
低電壓指令：指令2014/35 / EU（符合CE）
適用標準，對于I類儀器，污染等級2級，
安裝類別II：IEC EN 61010-1
?電磁兼容：
指令2014/30 / EU（符合CE）適用
標準：EN 61326-1
?CAN / CSA-C22.2 No. 61010-1

環境條件
?操作溫度:-10 oC to + 55 oC / 14 oF to +131 oF
?儲存和運輸:-40 oC to + 70oC / -40 oF to +158 oF
?濕度：5％ - 95％相對濕度，無冷凝

CAT I系列 - 型號
CAT03：觸點輸入數量：3（3 x 1），每相1個
CAT31：觸點輸入數量：3（3 x 1），每相1個
CAT34：觸點輸入數量：3（3 x 1），每相1個
CAT61：觸點輸入數量：6（3 x 2），每相2個
CAT64：觸點輸入數量：6（3 x 2），每相2個

包括配件
?DV-Win PC 軟件，包括USB電纜
?電源電纜
?接地（PE）電纜

訂單信息
儀器	文章編號
斷路器分析儀和定時器 CAT03	CAT0300-N-00
斷路器分析儀和定時器 CAT31	CAT3100-N-00
斷路器分析儀和定時器 CAT34	CAT3400-N-00
斷路器分析儀和定時器 CAT61	CAT6100-N-00
斷路器分析儀和定時器 CAT64	CAT6400-N-00

推薦配件	文章編號
主接觸電纜5米（16.4英尺）與SCT夾子 ( for CAT03, CAT31, CAT34 )	CM-05-34MXST
主接觸電纜5米（16.4英尺）與SCT夾子( for CAT61, CAT64 )	CM-05-65MXST
主觸點電纜延長線5米（16.4英尺） ( for CAT61, CAT64)	E3-05-65MXFX
線圈控制電纜5米（16.4英尺）與香蕉插頭 ( for CAT31, CAT34, CAT61, CAT64 )	CO-05-00C5B1
線圈供應電纜組件2 x 5 m 2,5 mm2（16.4 ft，13 AWG）和香蕉插頭( for CAT31, CAT34, CAT61, CAT64 )	C2-05-02BPBP
輔助觸點電纜5米（16.4英尺），帶香蕉插頭 ( for CAT31,CAT34, CAT61, CAT64 )	CA-05-00C4B1
外部觸發電纜5米（16.4英尺），帶香蕉插頭	CE-05-00C4B1
模擬通道電纜套件，4 x 5米（16.4英尺），帶香蕉插頭 ( for CAT34, CAT64 )	C4-05-02BPBP
電纜袋 ( for CAT03, CAT31, CAT61 )	CABLE-BAG-00
電纜袋 (x2) ( for CAT34, CAT64 )	CABLE-BAG-00
運輸箱 ( for CAT31, CAT34, CAT61, CAT64 )	HARD-CASE-SC

可選配件	文章編號
帶有SCT夾具的主觸電纜3米（9.8英尺） ( for CAT03, CAT31, CAT34 )	CM-03-34MXST
帶有SCT夾具的主觸電纜3米（9.8英尺） ( for CAT61, CAT64 )	CM-03-65MXST
帶鱷魚夾（A1）的主觸電纜3米（9.8英尺） ( for CAT03, CAT31, CAT34 )	CM-03-34MXA1
帶鱷魚夾（A1）的主觸電纜3米（9.8英尺） ( for CAT61, CAT64 )	CM-03-65MXA1
帶鱷魚夾（A2）的主觸電纜3米（9.8英尺） ( for CAT03, CAT31, CAT34 )	CM-03-34MXA2
帶鱷魚夾（A2）的主觸電纜3米（9.8英尺） ( for CAT61, CAT64 )	CM-03-65MXA2
帶鱷魚夾（A1）的主接觸電纜5 m（16.4 ft） ( for CAT03, CAT31, CAT34 )	CM-05-34MXA1
帶鱷魚夾（A1）的主接觸電纜5 m（16.4 ft） ( for CAT61, CAT64 )	CM-05-65MXA1
主接觸電纜5米（16.4英尺），帶鱷魚夾（A2） ( for CAT03, CAT31, CAT34 )	CM-05-34MXA2
主接觸電纜5米（16.4英尺），帶鱷魚夾（A2） ( for CAT61, CAT64 )	CM-05-65MXA2
主觸點電纜延長線7米 (23 ft)	E3-07-65MXFX
主接觸電纜延長10米 (32.8 ft)	E3-10-65MXFX
主接觸電纜延長12 米 (39.4 ft)	E3-12-65MXFX
主接觸電纜延長15 米(49.2 ft)	E3-15-65MXFX
主接觸電纜延長線17米 (55.8 ft)	E3-17-65MXFX
線圈控制電纜10米（32.8英尺），香蕉插頭 ( for CAT31, CAT34, CAT61, CAT64 )	CO-10-00C5B1
線圈控制電纜15米（49.2英尺）與香蕉插頭 ( for CAT31, CAT34, CAT61, CAT64 )	CO-10-00C5B1
線圈電源線組2 x 10米（32.8英尺）2.5平方毫米（13 AWG）香蕉插頭 ( for CAT31,CAT34, CAT61, CAT64 )	C2-10-02BPBP
模擬通道電纜套件4 x 5米，帶鱷魚夾（A1） ( for CAT34, CAT64 )	S4-05-02BPA1
模擬通道電纜套件4 x 5米鱷魚夾（A2） ( for CAT34, CAT64 )	S4-05-02BPA2
輔助觸點電纜10米（32.8英尺），帶香蕉插頭 ( for CAT31, CAT34, CAT61, CAT64 )	CA-10-00C4B1
帶有香蕉插頭的10米（32.8英尺）外部觸發電纜	CE-10-00C4B1
電流鉗30/300 A，帶內置電池供電，延長5米 ( for CAT34, CAT64 )	CACL-0300-08
數字旋轉傳感器5米（16.4英尺），附件 ( for CAT34, CAT64 )	DRT-SET-0005
帶附件的數字式旋轉傳感器10米（32.8英尺） ( for CAT34, CAT64 )	DRT-SET-0010
線性模擬傳感器150 mm（5,9 in），連接電纜為5 m（16.4 ft） ( for CAT34, CAT64 )	LAT-150-C305
線性模擬傳感器225 mm（8,9 in），帶5 m（16.4 ft）連接電纜 ( for CAT34, CAT64 )	LAT-225-C305
線性模擬傳感器300 mm（11.8 in），連接電纜為5 m（16.4 ft） ( for CAT34, CAT64 )	LAT-300-C305
線性模擬傳感器500 mm（19.7 in），連接電纜為5 m（16.4 ft） ( for CAT34, CAT64 )	LAT-500-C305
電流鉗30/300 A，帶有內部電池供電和擴展5 m（16.4 ft） ( for CAT34, CAT64 )	CACL-0300-08
熱敏打印機80毫米（3.15英寸）（內置）	PRINT-080-00
熱卷紙80毫米（3.15英寸）	PRINT-080-RC
電纜塑料外殼 - 小尺寸	CABLE-CAS-01
電纜塑料外殼 - 中等尺寸	CABLE-CAS-02
電纜塑料外殼 - 大尺寸	CABLE-CAS-03
有輪子的纜繩塑料盒 - 中等大小	CABLE-CAS-W2
帶輪子的電纜塑料外殼 - 大尺寸	CABLE-CAS-W3
通用傳感器安裝套件 ( for CAT34, CAT64 )	UTM-KIT-0000
通用傳感器安裝套件 - 擴展版本 ( for CAT34, CAT64 )	UTM-KIT-0001
線性到旋轉轉換器 ( for CAT34, CAT64 )	LTR-CON-0000
Doble傳感器適配器 ( for CAT34, CAT64 )	DTA-BOX-C002
帶夾鉗的測試探頭（黑色）	TESTPR-GJ-B0
帶夾鉗的測試探頭（紅色）	TESTPR-GJ-R0
帶分裂測試夾的測試探針（黑色）	TESTPR-SC-B0
帶分裂測試夾的測試探頭（紅色）	TESTPR-SC-R0
海豚夾（黑色）	DOLPIN-CL-B0
海豚夾（紅）	DOLPIN-CL-R0
